Содержание

Исходные данные

Расчёт стального настила

Расчёт балок настила

Подбор сечения главной балки

Изменение сечения балки по длине

Проверка прочности, общей устойчивости и прогиба сварной балки

Расчёт соединения поясов балки со стенкой

Расчёт стыка балок

Расчёт опорного ребра

Расчёт колонн

Расчёт базы колонны

Расчёт траверсы

Расчёт оголовка колонны

Список литературы

Исходные данные

Шаг колонн в продольном направлении L = 12 м

Шаг колонн в поперечном направлении l =5,25 м

Габариты площадки в плане 3L×3l

Отметка верха настила 8,5 м

Строительная высота перекрытия 1,8 м

Временная равномерно распределённая нагрузка P = 20 кН/м2

Материал конструкции:

настила – сталь С-235;

балок настила – сталь С-245;

главных балок – сталь С-255;

колонн – сталь С-235;

фундаментов – бетон класса В-15;

Допустимый относительный прогиб настила ;

Тип сечения колонны: сплошная

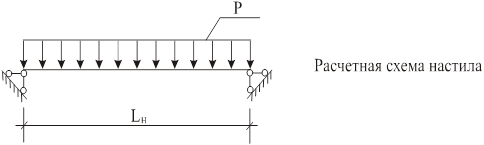

Сталь настила С-235

Принимаем шаг балок настила = 1,2 м.

Принимаем толщину стального настила по ГОСТ 19903-74* =1,2 см.

Собственный вес стального настила: кН/м2

Вычисляем нормативную нагрузку на 1 см полосы настила шириной b = 1 м:

кН/м

Определяем толщину настила:

Принимаем толщину стального настила (по ГОСТ 19903-74) = 1,6 см.

Проверяем настил на прогиб:

Определяем предельный пролет настила:

Расчёт балок настила

– для временной нагрузки, – для постоянной нагрузки

Материал балок настила сталь марки С-235.

Характеристики

Здесь – коэффициент учета пластичности, .

По сортаменту подбираем двутавр № 33 с характеристиками:

b = 140 мм

s = 7 мм

t = 11,2 мм

Вновь рассчитываем балку с учётом её веса:

кН/м

кН*м

Условие прочности выполняется.

Недонапряжение

Проверим полученную балку на жёсткость по нормативной нагрузке:

Условие выполняется.

Подбор сечения главной балки

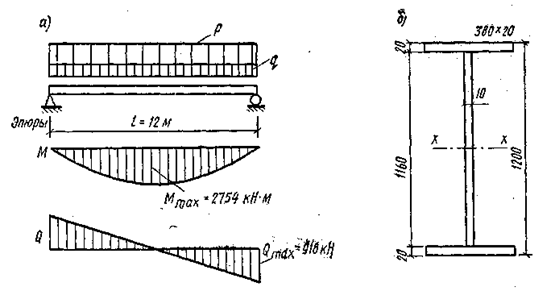

Рис. 1.

а) расчетная схема, б) сечение балки.

Определяем нормативную и расчётную нагрузки на балку:

кН/м

кН/м

Определяем расчетный изгибающий момент в середине пролета

кН*м

Поперечную силу на опоре

кН

Главную балку рассчитываем с учетом развития пластических деформаций. Определяем требуемый момент сопротивления балки, первоначально принимая С1 = 1,12:

см3

Определяем оптимальную высоту балки, предварительно задав ее высоту и рассчитав толщину стенки мм

Принимаем толщину стенки = 12 мм.

см,

где = 1,15 – для сварных балок.

Полученные высота и толщина стенки находятся в рекомендованных пределах.

Минимальную высоту определяют по формуле:

Строительную высоту балки не определяем, так как максимально возможная высота перекрытия не ограничена по заданию.

Сравнивая полученные высоты, принимаем высоту балки, близкую к минимальной .
