Расчет нагрузки от покрытия и перекрытия выполнен умножением их значений по таблице 3 на грузовую площадь, с которой нагрузка передается на одну колонну. В таблице 4 все нагрузки по этажам приведены нарастающим итогом последовательным суммированием сверху вниз.

За расчетное сечение колонн по этажам принимаем сечения в уровне стыков колонн, а для первого этажа- в уровне отметки верха фундамента.

4.2 Характеристики прочности бетона и арматуры

Бетон тяжелый класса В20; расчетное сопротивление на осевое сжатие

, коэффициент условий работы бетона .

Арматура:

- продольная класса А-III, расчетное сопротивление на осевое растяжение

- поперечная- класса А-I, .

4.3 Расчет прочности колонны первого этажа

Усилия с учетом коэффициента надежности по назначению здания будут равны:

Площадь поперечного сечения колонны:

где - коэффициент, учитывающий гибкость колонн длительного загружения;

- коэффициент условия работы;

Принимаем коэффициент

Размер сечения колонны: - принимаем сечение колонны 0,35х0,35 м.

Значения коэффициентов при:

и

условие выполняется.

Искомая площадь сечения арматуры:

Проверяем коэффициент армирования

.

Принимаем 8Ø16А-III c

Проверяем фактическую несущую способность сечения колонны по ф.:

.

Вычисляем запас несущей способности колонны:

Для унификации ригелей сечение колонн второго и всех

вышерасположенных этажей принимаем 0,35х0,35м.

Принимаем следующую разрезку колонн:

колонна К-1- на I этаж;

колонна К-2- на II-III этажи;

колонна К-3- на IV этаж.

4.5 Расчет и конструирование короткой консоли

Опорное давление ригеля Q=269,09 кН.

Длина опорной площадки:

Принимаем

Вылет консоли с учётом зазора 5 см составляет

.

Расстояние от грани колонны до силы Q :

.

Высота консоли в сечении у грани колонны принимают равной

.

У свободного края при угле наклона сжатой грани g=45° высота консоли

.

Рабочая высота сечения консоли .

Поскольку выполняется условие , то консоль считается короткой.

Для короткой консоли выполняются 2 условия:

1)

условие выполняется.

2)

условие выполняется.

Изгибающий момент консоли у грани колонны

Площадь сечения продольной арматуры консоли:

По сортаменту подбираем арматуру 2Ø14 А-IIIc

Консоль армируем горизонтальными хомутами Æ5 Вр-I с

с шагом S=0,1 м (при этом и ) и отгибами 2Ø16 A-III с

Проверяем прочность сечения консоли по условию:

;

, при этом

Правая часть условия принимается не более

.

Поскольку , прочность консоли обеспечена.

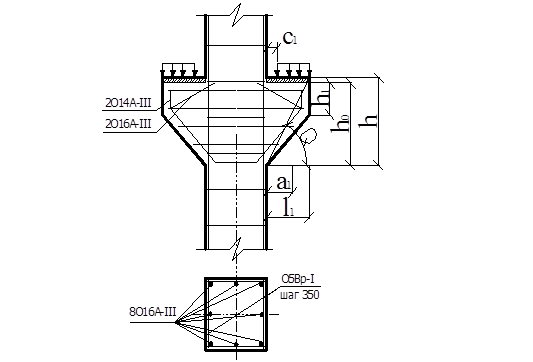

Рисунок 10- Схема армирования коротких консолей.

4.6 Конструирование арматуры колонны. Стык колонн

Колонна армируется пространственным каркасом, образованным из плоских сварных каркасов. Диаметр поперечных стержней устанавливаем из условия сварки с продольной арматурой Ø16 мм и принимаем равным Ø 5 мм класса Вр-I с шагом s=0,35 м – по размеру стороны сечения колонны, что не более 20d=20х0,016=0,32м.

Стык колонн осуществляем на ванной сварке выпусков стержней с обетонированием. В местах контактов концентрируются напряжения, поэтому торцевые участки усиливаем косвенным армированием. Последнее препятствует поперечному расширению бетона при продольном сжатии.

Косвенное армирование представляет собой пакет поперечных сеток.

Принимаем 5 сеток с шагом s=0,1 м – на расстоянии, равном размеру стороны сечения колонны.

Для этих сеток принимаем арматуру Ø5 Вр-I.

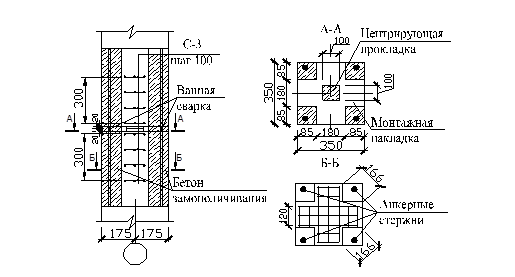

Рисунок 11- Конструкция стыка колонн

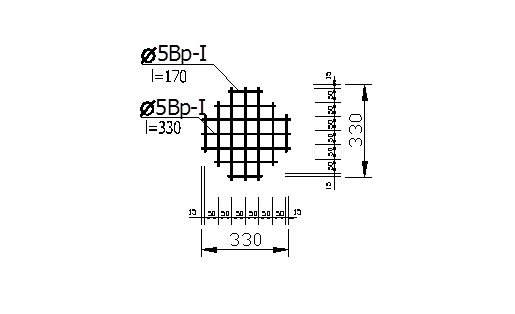

Рисунок 12- Сетка для усиления торца колонны

4.7 Расчет сборных элементов многоэтажной колонны на воздействия в период транспортирования и монтажа
