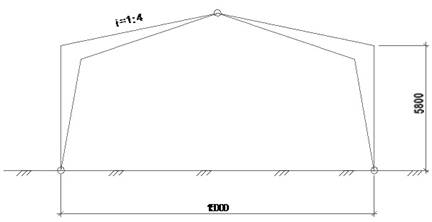

Рис. 1 Геометрическая схема конструкции

Табл.1 Задание

1. Расчет щита покрытия

1.1 Исходные данные

Условия эксплуатации нормальные.

Уклон кровли 1:4.

Каркас плиты из древесины ели 2-го сорта.

Шаг несущих конструкций – 4,0 м.

Шаг прогонов – 1 м.

Компоновка плиты

Плиты покрытия укладываются непосредственно по несущим конструкциям, соответственно, длина плиты равна шагу несущих конструкций – 4 м, а с учетом припусков при изготовлении – 3,98 м. Ширина плиты принимается равной ширине стандартного листа фанеры (1500*3500). С учетом обрезки кромок для их выравнивания ширина плиты – 1,48м. Направление волокон наружных слоев фанеры следует располагать вдоль плиты. Толщина фанеры – 10мм.

Высота плитыТолщину ребер принимаем 50мм. По сортаменту принимаем доски 50*175мм. Фанера приклеивается к нижней стороне деревянного каркаса, поэтому фрезеруются только кромки досок. После острожки кромок размеры ребер 50*170мм. Шаг продольных ребер конструктивно назначаем 50см. Пароизоляция – окрасочная по наружной стороне обшивки. Окраска производится эмалью ПФ-115 за 2 раза.

1.2 Теплотехнический расчет плиты

Режим помещения:

- температура наиболее холодной пятидневки с обеспеченностью 0,98: -31ºC;

- средняя температура воздуха со среднесуточной температурой ≤8ºC: -4,4ºC;

- продолжительность периода со среднесуточной температурой ≤8ºC: 253 суток (определена путем интерполяции);

- условие эксплуатации: Б3.

Условия эксплуатации конструкций Б.

aint = 8,7 Вт/(м2×°С) - по табл. 4*[2], aext = 23 Вт/(м2×°С) - по табл. 6*[2].

Dd = (tint – tht) × zht = (30+4,4) × 253 = 8703,2

Rreq=3,39 по таблице 4 СНиП 23-02-2003

1.3 Сбор нагрузок
