Анкерные устройства АС-200 могут устанавливаться преимущественно в глинистых и суглинистых грунтах. Область их применения должна регламентироваться актом и протоколом приемочных испытаний, а также нормативными документами на их применение.

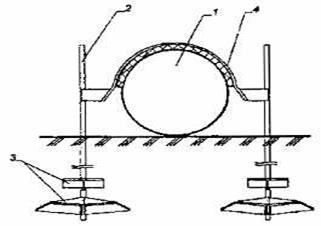

Конструкция раскрывающего анкера типа АР-401 (Рис.18) представляет собой штангу в виде трубы (диаметром 168 мм, с толщиной стенки 8-10 мм), которая снабжена заостренным наконечником, расположенным на забойном конце, и четырех лопастей трапецеидальной формы, которые шарнирно крепятся к штанге, лопасти расположены попарно в два яруса по длине штанги с углом поворота в плане между парами 90°.

1. Трубопровод;

2. Тяга (труба);

3. Раскрывающаяся лопасть;

4. Силовой соединительный пояс.

Рис.18 .Анкерное устройство раскрывающегося типа АР-401, Р-401В

Способ основан на использовании прочностных свойств и продольной жесткости самого трубопровода, позволяющих балластировать его сосредоточенными нагрузками в несколько десятков тонн.

Раскрывающийся анкер погружается в грунт под действием ударной нагрузки, прикладываемой к оголовнику его штанги, после чего он раскрывается обратным частичным извлечением из грунта с помощью мощного трубоукладчика или специально разработанного для этого механизма.

Закрепление газопроводов анкерными устройствами типа АР-401 и АР-401В можно осуществлять как в зимних, так и в летних условиях преимущественно на болотах, заболоченных и обводняемых территориях; при этом верхние лопасти анкера после их раскрытия должны находиться в минеральном грунте на глубине не менее 3 метров. Весь комплекс работ выполняется в 3 этапа:

• Подготовительный - расчистка вдольтрассового проезда, устройство “карманов” в отвале грунта, раскладка анкеров и деталей соединения;

• Основной - забивка анкеров;

• Заключительный - приведение анкеров в рабочее положение, монтаж соединительных анкерных устройств на трубопроводе.

Раскрытие лопастей анкера фиксируется по резкому увеличению показаний динамометра при нагрузках от 25 до 40 т(с, ход анкера составляет 120-150 см.

Закрепление трубопроводов анкерными устройствами АР-401 осуществляется специальной бригадой, состав которой колеблется в зависимости от сезона производства работ.

Забивка анкеров АР-401 в грунт производится с использованием сваебойного оборудования, например, СП-49 или С-870. (Рис.19). При толщине мерзлого грунта более 30 см необходимо предварительное бурение скважин бурильной установкой БМ-802С.

Учитывая значительную материалоемкость раскрывающихся анкеров АР-401 и АР-401В целесообразность применения их для балластировки газопроводов должна подтверждаться

технико-экономическими расчетами.

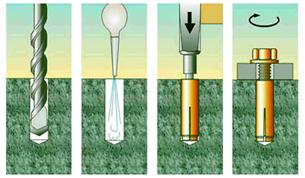

Забивные анкера, применяются для ответственного монтажа конструкций, кабельных трасс, консолей, ворот, крепления тяжеловесных материалов и оборудования к бетону, естественному камню, полнотелому кирпичу и.т.д. Простой и быстрый монтаж – устанавливается в предварительно просверленное отверстие, соответствующее диаметру и длине анкера, расклинивается специальным инструментом (Рис.20). При забивании анкера в предварительно просверленном отверстии, происходит распирание его сегментов, что предотвращает прокручивание анкера и надежно его фиксирует. При вкручивании болта происходит дополнительное распирание и надежная фиксация.

Рис. 20. Схема монтажа

Рекомендуемая нагрузка на забивной анкер, не должна превышать 25% от максимальной нагрузки на вырывание.

Забивные анкеры забивают в вертикальном или наклонном положении рабочую часть анкера, к которой затем крепят анкерную тягу. Часто для увеличения жесткости рабочую часть анкера крепят к анкерной плите. Забивка анкеров в грунт производится с использованием сваебойного оборудования. При толщине мерзлого грунта более 30 см необходимо предварительное бурение скважин бурильной установкой. Забивной анкер – наиболее распространенный и простой тип анкеров, используется практически во всех случаях – анкер забивается в конструкцию и уже в него ввинчивается крепежное изделие.

Буровые анкеры могут быть применены в разнообразных грунтовых условиях, в том числе при неоднородном напластовании грунтов с прослойками твердых включений. Буровые анкеры выполняют во всех типах грунтов, причем анкеры с камуфлетным уширением рекомендуется применять в. грунтах, способных уплотняться при взрыве, анкеры с разбуренным уширением в песчаных грунтах, инъекционные — в гравелистых, песчаных и трещиноватых скальных породах. В песчаных грунтах инъекционные анкеры устраивают следующим образом. После забуривания скважины в нее опускают стержень или проволоку, на которых закреплен резиновый уплотнитель, отделяющий анкерную зону длиной от 4 до 6 м от остальной части скважины. Закрепление трубопроводов инъекционными анкерными устройствами осуществляют на болотах с глубиной, равной или меньшей глубины траншеи, с подстилающими минеральными грунтами, обеспечивающими надежную работу анкеров, а также на пойменных и периодически обводняемых участках.

Способ по закреплению трубопровода выстреливаемыми анкерами предложен для использования его в минеральных грунтах. Сущность основана на том, что анкеры с прикрепленными к ним тягами выстреливаются в грунт гарпунно-китобойной пушкой (Рис.21) с трактора или автомобиля и состоит сз следующих основных частей: ствола, люльки, тормозов отката-накатника, поворотной рукоятки, вилки и тумбы.

Ствол находится в люльки и может в ней передвигаться вдоль своей оси.

Выстреливаемые анкеры представляют собой патрубки длиной 1-1,5 м диаметром до 7 см с прикрепленными к их концам гибкими металлически.ми прутками. Оголовки патрубков имеют острия и лепестки или лопасти, раскрывающиеся при вытягивании патрубков на 15-20 см вверх. Тяги анкеров после подтягивания приваривают к силовому поясу, под который предварительно укладывают прокладку из бризола и футеровочный мат.

Гарпунная пушка установливается на лафете, закрепленном на тракторе или ином транспортном средстве. Рукояткой поворотной вилки осуществляют наводку пушки. Пороховой заряд, энергией которого выталкивается анкер, помещается в латунную гильзу. Снаряжение гильзы производится следующим образом (рис.5): в латунную гильзу закладывают пороховой заряд (330 г ЗМ-ГКП-БМ и 210 г ЗМД-ГКП-БМ) петардой в сторону отверстия под капсюльную втулку; сверху последовательно устанавливают резиновый дискобтюратор, древесноволокнистые пыжи, резиновый дискамортизатор и ввинчивают капсюльную втулку.

Гильзу вставляют в ствол пушки с казенной частью. Канал ствола со вставленной гильзой запирают клиновым затвором. Анкер вставляют в ствол с дульной части до упора в диск-амортизатор. Цилиндрический шток анкера помещается в стволе, а головка с лопастями остается с наружи ствола. Чтобы анкер не выскользнул из пушки до выстрела, его закрепляют вязальной проволокой с помощью захвата, или кольцевого захвата (для анкеров со срезаемыми штифтами). При выстреле ударник разбивает капсюльную втулку, ввинченную в гильзу. Воспламенившись, втулка поджигает пороховой заряд; при сгорании его образуются газы, под давлением которых выталкивается анкер. Анкер входит в грунт, а ствол отходит назад, скользя в люльке, и под действием сжатых пружин возвращается в исходное положение.
