Содержание

Задание

Введение

1. Климатический паспорт района строительства

2. Объёмно-планировочное решение здания

3. Конструктивное решение здания

3.1 Основания и фундаменты

3.2 Стены и перегородки

3.3 Перекрытия

3.4 Лестницы

3.5 Крыша и кровля

3.6 Окна и двери

4. Наружная и внутренняя отделка

5. Инженерное оборудование

5.1 Элементы вентиляционной системы

5.2 Элементы отопительной системы

5.3 Санитарно-технические узлы

5.4 Электрооборудование

6. Теплотехнический расчёт стены

7. Технико-экономическая оценка здания

Список использованной литературы

ЗАДАНИЕ

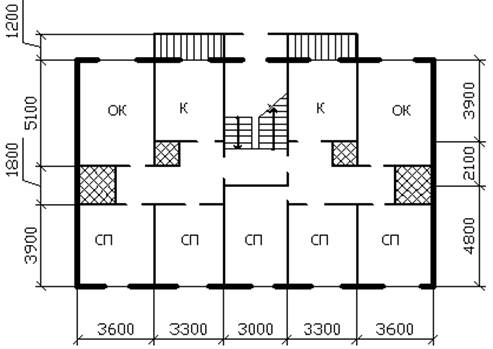

План здания – схема №23

Фундаменты – ленточные сборные сплошные;

Перекрытия – по металлическим балкам;

Лестницы – сборные ступени по металлическим косоурам;

Стены – из силикатного кирпича (250х120х65);

Кровля – глиняная черепица;

Район строительства – г. Калуга.

ВВЕДЕНИЕ

Данная курсовая работа призвана научить самостоятельно разрабатывать объёмно – планировочные и конструктивные решения малоэтажных гражданских зданий, привить навыки архитектурно – строительного проектирования, закрепить знания, полученные при изучении соответствующей теоретической части курса.

Малоэтажные гражданские здания предназначены для строительства на окраине городов и в поселках городского типа.

1. Климатический паспорт района строительства

Климатический паспорт района строительства составлен на основании таблиц №1, 2, 3 [1] и стр. 46, 51, 136 [2].

Климатические параметры холодного периода года

Место строительства – г. Калуга;

Температура воздуха наиболее холодных суток, обеспеченностью 0,98 – "минус" 34°С;

Температура воздуха наиболее холодных суток, обеспеченностью 0,92 – "минус" 31°С;

Температура воздуха наиболее холодной пятидневки, обеспеченностью 0,98 – "минус" 30°С;

Температура воздуха наиболее холодной пятидневки, обеспеченностью 0,92 – "минус" 27°С;

Температура воздуха, обеспеченностью 0,94 – "минус" 15°С;

Абсолютная минимальная температура воздуха – "минус" 46°С;

Средняя суточная амплитуда температуры воздуха наиболее холодного месяца – 7,3°С;

Продолжительность, сут., и средняя температура воздуха, периода со средней суточной температурой воздуха £ 0°С :

- продолжительность – 142 сут.;

- средняя температура – "минус" 6,2°С;

Продолжительность, сут., и средняя температура воздуха, периода со средней суточной температурой воздуха £ 8°С :

- продолжительность – 210 сут.;

- средняя температура – "минус" 2,7°С;

Продолжительность, сут., и средняя температура воздуха, периода со средней суточной температурой воздуха £ 10°С :

-продолжительность – 228 сут.;

-средняя температура – "минус" 1,9°С;

Средняя месячная относительная влажность воздуха наиболее холодного

месяца – 83%;

Средняя месячная относительная влажность воздуха в 15 ч. наиболее

холодного месяца – 83%;

Количество осадков за ноябрь-март – 213 мм;

Преобладающее направление ветра за декабрь-февраль – Ю;

Средняя скорость ветра за период со средней суточной температурой воздуха £ 8 °С – 3,9 м/с.

Климатические параметры тёплого периода года

Республика, край, область, пункт –г. Калуга;

Барометрическое давление – 990 гПа;

Температура воздуха, обеспеченностью 0,95 – 21 °С;

Температура воздуха, обеспеченностью 0,98 – 25,2 °С;

Средняя максимальная температура воздуха наиболее теплого месяца – 23,4 °С;

Абсолютная максимальная температура воздуха – 38 °С;

Средняя суточная амплитуда температуры воздуха наиболее теплого месяца – 10,7 °С;

Средняя месячная относительная влажность воздуха наиболее теплого месяца – 76 %;

Средняя месячная относительная влажность воздуха в 15 ч наиболее теплого месяца – 59 %;

Количество осадков за апрель-октябрь – 441 мм;

Суточный максимум осадков – 89 мм;

Преобладающее направление ветра за июнь-август – СЗ;

Минимальная из средних скоростей ветра по румбам за июль – 0 м/с.

Средняя месячная и годовая температура воздуха, °С

Республика, край, область, пункт – г. Калуга;

Январь (I) – "минус" 10,1;

Февраль (II) – "минус" 8,9;

Март (III) – "минус" 3,9;

Апрель (IV) – 4,8;

Май (V) – 12,3;

Июнь (VI) – 16,2;

Июль (VII) – 18,0;

Август (VIII) – 16,5;

Сентябрь (IX) – 11,0;

Октябрь (X) – 4,7;

Ноябрь (XI) – "минус" 1,5;

Декабрь (XII) – "минус" 6,5;

Год – 4,4.

Зона влажности – Нормальная;

Климатический район II;

Климатический подрайон – IIв;

2. ОБЪЕМНО-Планировочные РЕШЕНИЯ ЗДАНИЯ

Проектируемое здание жилое – бескаркасное с поперечными несущими стенами.

Здание двухэтажное с высотой этажа 3 м.

Общая высота здания 10,5 м.

Здание в плане сложной конфигурации с размерами в осях 16,8х10,8 м.

Жилой дом односекционный.

Класс здания – II.

Степень огнестойкости – II.

За нулевую отметку принята отметка уровня чистого пола первого этажа.

Здание имеет чердачное техническое помещение. Система планировки квартирная. На каждом этаже располагается по 2 квартиры. Главный вход в здание располагается с фронтальной стороны и через тамбурное помещение соединяется с лестничной клеткой. Пространственная жёсткость здания обеспечивается наружными и внутренними стенами и диском перекрытия.

3. КОНСТРУКТИВНОЕ РЕШЕНИЕ ЗДАНИЯ

При разработке курсовой работы приняты конструктивные решения, соответствующие действующим инструкциям, ГОСТам, СНиПам, обеспечивающие безопасную эксплуатацию здания при предусмотренных мероприятиях по технике безопасности и пожаробезопасности.

3.1 Основания и фундаменты

Грунт в естественном состоянии не обладает достаточной несущей способностью, поэтому предлагается выполнить укрепление грунта, исходя из его физико-механических характеристик. Для этого необходимо увлажнить грунт и произвести поверхностное уплотнение.

Фундаменты в запроектированном здании ленточные сборные сплошные. В основание фундамента устанавливаются фундаментные плиты, на которые укладывают фундаментные блоки.

3.2 Стены и перегородки

Внешние и внутренние стены выполняются из глиняного кирпича, укладываемого на растворе М75 с перевязкой швов. Наружные стены имеют толщину 560 мм (смотри раздел 6), внутренние -400 мм.

Перегородки выполняются из кирпича и имеют толщину 160 мм.

По структуре стены однородные, выполняются двухрядной системой кладки с треугольной расшивкой швов с внутренней стороны стен для дальнейшего оштукатуривания.

Под оконными проёмами выполняются ниши глубиной 90 мм для установки радиаторов. Над оконными и дверными проёмами выполняются перемычки.

При кладке стен и перегородок в откосах дверных и оконных проёмов закладываются деревянные антисептированные пробки для крепления коробок.
