Введение

Балками называются конструкции сплошного сечения, длина которых значительно превышает размеры сечения. Балки работают на изгиб. Их применяют в конструкциях зданий, мостах, эстакадах и др. Наиболее рациональным является принимать сплошные балки при пролетах до 20 м.

1. Типы балок

Основное сечение балок является двутавровое симметричное. В зависимости от нагрузки и пролета применяют балки двутаврового и швеллерного сечения, прокатные и составные – сварные, болтовые и клепанные.

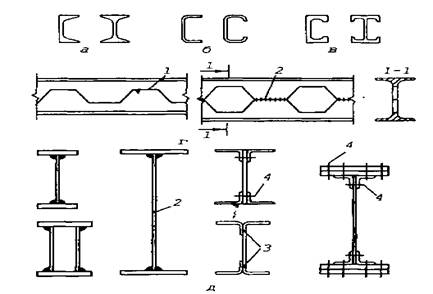

Рис.1. Примеры наиболее часто применяемых сечений балок

Составные балки более трудоемки в изготовлении, чем прокатные. Их используют в том случае, если прокатные или гнутые профили не удовлетворяют условиям прочности, жесткости, устойчивости.

По статической схеме различают балки однопролетные и неразрезные.

Рис. 2. Статические схемы балок

2. Компоновка балочных конструкций

Балки используют в виде отдельных несущих конструкций, или в виде перекрестных балок.

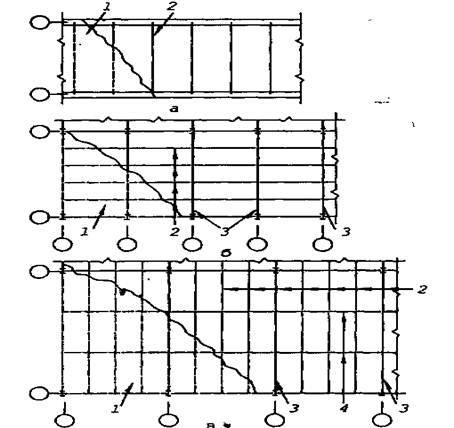

Рис. 3 Типы балочных клеток

Система несущих балок называется балочной клеткой. Балочные клетки подразделяются на три основных типа: упрощенный, нормальный и усложненный. Упрощенный тип применяется при малых пролетах. В этом случае рационально использование прокатных балок. Шаг балок определяется конструктивным решением настила. При нормальном типе балочной клетки главные балки, как правило, составного сечения, а балки настила – прокатные или гнутые. Усложненный тип балочной клетки применяется при больших нагрузках и расстояниях между колоннами. Сопряжение балок может быть этажное, в одном уровне и пониженное. При этажном сопряжении вспомогательные балки устанавливаются на верхний пояс главных. Такое сопряжение удобно при монтаже и изготовлении, но увеличивает высоту перекрытия. При сопряжении в уровне вспомогательные балки крепятся к главным сбоку. Расстояние между балками настила определяется несущей способностью настила и обычно бывает 0.6 – 1.6 м при стальном и 2-3.5 м при железобетонном настиле.

Расстояние между вспомогательными балками 2 – 5 м.

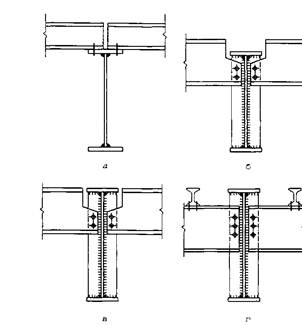

Рис.4 Типы сопряжений балок

3. Настилы балочных клеток

В качестве несущего настила чаще всего применяют плоские стальные листы или настил из сборных железобетонных плит.

Полезная нагрузка на настил перекрытий задается равномерно распределенной интенсивностью до 40 кН/м2, предельный относительный прогиб не более [f/l] <1/150.

Стальной настил. Расстояние между балками, поддерживающими настил, определяется его несущей способностью или жесткостью.

Для настилов следует принимать листы толщиной:

6-8 мм при нагрузке до 10 кН/м2,

8-10 мм при нагрузке до 20 кН/м2,

10 – 12 мм при нагрузке до 30 кН/м2,

12-14 мм при нагрузке до 40 кН/м2.

При приварке настила в нем возникают растягивающие усилия и опорный момент. При расчете принимается опирание настила шарнирно неподвижным.

При нагрузке до 50 кН/м2 и предельном относительном прогибе не более 1/150 прочность настила всегда будет обеспечена и его надо рассчитывать на прогиб. Под нагрузкой в настиле возникают напряжения как от изгиба, так и от растяжения. При отношении l/t<50 настил считается жестким и напряжения от растяжения незначительны. При l/t>300 настил гибкий и незначительные напряжения от изгиба. В строительстве чаще всего применяются настилы 50<l/t<300, когда напряжения от растяжения и изгиба практически одинаковы. В этом случае для определения требуемой толщины настила и пролета используют уравнение Тимошенко – Телояна:

,

где = - отношение пролета настила к предельному значению его прогиба; - нормативная нагрузка; - коэффициент Пуассона.

Горизонтальная опорная реакция, на которую рассчитывают швы крепления настила балок определяются по формуле

4. Прокатные балки

Наиболее часто применяемые профили для балок – двутавры, швеллеры. Для профилей, рекомендованных сортаментом, местная устойчивость элементов сечения обеспечена. Исключением являются лишь гнутые профили. Общая устойчивость балки обеспечивается настилом, который крепится по всей длине. Поэтому подбор сечения производят, используя уравнения прочности. Определив наибольший изгибающий момент, вычисляют требуемый момент сопротивления

.

По сортаменту выбирают профиль, учитывая условие

Wx>Wmin.

Определив размер профиля, проверяют прочность стенки на срез от действия наибольшей продольной силы

,

где S , I –соответственно статический момент полусечения и момент инерции всего сечения относительно нейтральной оси; - толщина стенки.

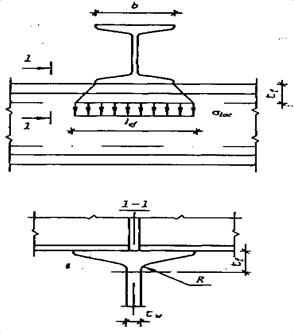

Если условие не выполняется, необходимо увеличить номер профиля и повторить проверку. Для вспомогательных балок в усложненном типе балочной клетки необходимо выполнить проверку прочности стенки в месте приложения сосредоточенной силы

,

где F – сумма опорных реакций балок настила, - расчетная длина, на которую распределяется местные напряжения.

Стенка балки в месте соединения с полкой должна иметь достаточную прочность для восприятия приведенных напряжений
