Для железнодорожного строительства наиболее пригодны контрфорсные стеныоболочки. В качестве контрфорсов применяются армированные буронабивные сваи, сооружение которых на склонах не вызывает дополнительного движения грунта. От поверхности планировки они наращиваются до требуемой высоты.

Оболочка, передающая давление грунта на контрфорсы, проектируется из сегментовидных в разрезе железобетонных панелей длиной 2,46, шириной 0,61,8 и толщиной 0,1м. Кривизна оболочки составляет 1/3 1/6 от пролета и выпуклостью она обращена в сторону склона. Максимальная высота стены 12м.

4. Примеры применения подпорных стен

1) Применение не посредственно для укрепления фундаментов на склонах

2) Благоустройство береговой линии, укрепление склонов в приморских районах, устройство набережных

3) Геопластика – это искусственное создание рельефа или изменение рельефа.

В современном ландшафтном дизайне подпорные стены помимо утилитарной функции поддержки грунта выполняют множество дизайнерских задач. С их помощью можно разбить пространство на зоны, обозначить границу, а используя законы перспективы можно даже зрительно увеличить площадь участка.

С другой стороны подпорные стенки сами по себе являются прекрасным декоративным элементом ландшафта. К наиболее популярным материалам для облицовки стен можно отнести - известняк, гранит, песчаник, бетон, клинкерный кирпич и даже древесину.

5. Новые технологии возведения подпорных стен

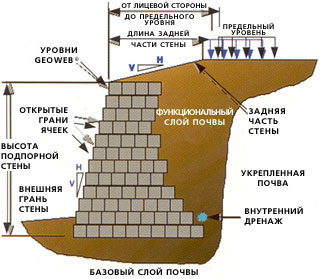

Георешетка, уложенная слоями, удовлетворяет всем строительным требованиям для стабилизации грунта. Георешетка обеспечивает гибкость в применении и эстетику целиком озелененного фасада стены. Горизонтальные террасы сформированы так, что растения могут буйно развиваться во внешних ячейках. Внешняя открытая ячейка выполняется с неперфорированой стенкой для захвата дождевой воды, создавая таким образом регуляцию подземных вод. При использовании георешетки строительство подпорных стен возможно с очень круто наклоненной лицевой стороной, устойчивость которой обеспечивается ее собственным весом, а также противодействием внешним нагрузкам.

Георешетка, применяемая в строительстве подпорных стен, позволяет решать проектные проблемы, особенно, когда фундамент состоит из сжимаемых нестабильных грунтов.

Преимущества георешетки при строительстве подпорных стен:

1. Повышенное трение при взаимодействии между перфорированной задней стенкой ячейки и грунта потенциально сокращает действие горизонтальных дестабилизационных сил и увеличивает действие вертикальных стабилизационных сил.

2. Перфорированные ячейки, заполненные подходящими материалами, удовлетворяют потребностям дренажа и устраняют необходимость в разработке более сложной дренажной системы.

3. В просушенной системе уменьшаются гидростатические силы и, в результате, уменьшается масса стенки, представляя собой более экономичную конструкцию.

4. Неперфорированные коричневые, зеленые или других цветов лицевые панели, являющиеся частью конструкции, гармонично сливаются с любой окружающей средой.

5. Георешетка идеально подходит для укрепления откосов, береговых линий, насыпей и нестабильных оснований грунтов.

Удерживающие кронштейны могут использоваться для поддержания формы секции и закрепления ее во время заполнения.

Для поддержания формы секции и закрепления ее во время заполнения, могут использоваться удерживающие кронштейны.

Ячейки секции георешётки образуются из полиэтиленовых лент, имеющих:

 текстурированные поверхности (поверхности с повышенной шероховатостью);

 перфорированные поверхности.

строительство подпорный стена

Текстурированные поверхности создаются путем выдавливания углублений с целью увеличения трения между стенками ячеек и заполнителем. Текстурированные поверхности неплохо зарекомендовали себя при использовании в качестве заполнителя мелкозернистых песков и бетонных смесей.

Перфорированные стенки ячеек хороши при использовании в качестве заполнителя относительно крупных зернистых материалов, например, щебеня. Отверстия в стенках также способствуют дренажным процессам.

Возведение подпорных стен из габионов

Наиболее интересным и современным материалом, использующимся нами для возведения подпорных стен, являются сетчатые габионные конструкции, которые представляют собой плетеные короба из оцинкованной проволоки, заполненные природным или искусственным камнем. Воду габионы отлично пропускает, обеспечивая естественный дренаж. Ливневые стоки и талые воды свободно проходят через габионную стенку и уходят в дренаж.

Литература

1. Справочник проектировщика инженерных сооружений. Под ред. канд.техн. наук Д.А. Коршунова. Минск, 1988.

2. Методичні вказівки і індивідуальні завдання до спеціального курсу «Інженерні споруди» з дисципліни «Архітектура будівель та споруд» Х.: ХНАМГ, 2007.

3. Изображения и информация взяты:

http://arkhangelskoe.ru/history/23.php

http://www.spsl.nsc.ru/history/descr/tobol.htm

http://fotki.yandex.ru/users/moskalevsergey67/view/103348/?page=1

http://www.vashdom.ru/snip/20607-87/

http://www.kraspek.ru/article47-page1.html

http://lyubertsy.olx.ru/iid-37189634

http://www.sovinteh.ru/statya_30.shtml

http://office.munga.ru/itaka

http://garangaiv.narod.ru/NS6.htm

http://www.ecodesign.ru/seasons/success/1459/

http://www.landy-art.ru/helpful_information/publications/index.html/id/155

http://www.geograte.ru/use/wall/

http://www.dsgi.ru/index.php?category_id=10065

http://www.road-stroy.ru/services/backwall

http://www.znaco-service.ru/uslugi/podpor
