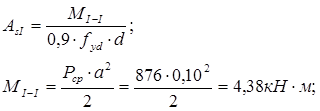

3.3.4 Определение сечения арматуры подошвы фундамента

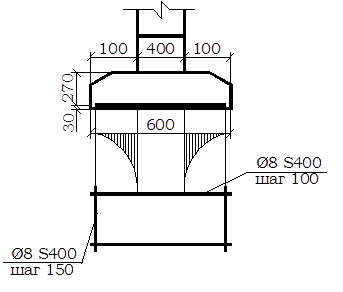

Рис.9. К определению сечения арматуры.

Принимаем арматуру Æ8 S400(As=5,03см2) с шагом 100мм. Распределительную арматуру принимаем Æ5 S400 с шагом 150мм.

3.3.5 Проверка прочности подстилающего слоя грунта

Прочность подстилающего слоя грунта проверяем на глубине 3,70м ниже планировочной отметки.

.

Для определения на глубине z = 2,50м, находим:

.

Тогда

Вертикальное напряжение от собственного веса грунта на кровле подстилающего слоя:

Расчетное сопротивление грунта Rz на кровле подстилающего слоя грунта, с характеристиками:

определим по формуле:

;

где: - коэффициент условий работы грунтового основания табл. 43 /8/;

-коэффициент условий работ здания во взаимодействии с основанием, зависящий от вида грунта и отношения

k=1,1 – коэффициент надежности по п. 2.174 /8/;

- коэффициенты, зависящие от , табл.16/2/;

kz=1; при b<10м;

Проверяем условие: 234,04+75,69=309,73кПа, <Rz=319,76кПа.

Условие выполняется – прочность подстилающего слоя обеспечена.

3.3.6 Расчет осадки фундамента

Расчет осадки ведем методом послойного суммирования.

Вертикальное напряжение от собственного веса грунта определяют в характерных горизонтальных плоскостях:

- отметка подошвы фундамента:

кПа;

- на подошве песчаной подушки:

кПа;

- на подошве второго слоя:

кПа;

- на отметке уровня подземных вод:

кПа;

- на подошве третьего слоя:

кПа;

где: - удельный вес грунта с учетом взвешивающего действия воды:

кН/м3

- четвертый слой (водоупор)

кПа

- на подошве четвертого слоя

кПа

Далее определяем дополнительное (вертикальное) напряжение в грунте под подошвой фундамента по формуле

,

где: 876кПа; 51,9кПа

тогда: кПа.

Толщину грунта ниже подошвы фундамента разбиваем на слои , толщиной 0,4b:

.

Эпюру распределения дополнительных вертикальных напряжений в грунте строим используя формулы:

где: - вертикальное напряжение от собственного веса грунта на уровне подошвы фундамента от веса вышележащих слоев.

где: - коэффициент, принимаемый по табл. 55 /8/ в зависимости от формы подошвы фундамента, соотношения сторон прямоугольного фундамента и относительной глубины, равной .

По полученным результатам строим эпюру и определяем нижнюю границу сжимаемой зоны. Она находится на горизонтальной плоскости, где соблюдается условие: .

Так как расчеты не дали результатов, то нижнюю границу сжимаемой зоны определяем графическим способом (см. рис.11).

Определяем осадку основания каждого слоя по формуле:

где: - безразмерный коэффициент для всех видов грунтов.

Осадка основания фундамента получается суммированием величины осадки каждого слоя:

где: - предельно допустимая осадка сооружения; (для многоэтажных бескаркасных сооружений с несущими стенами из крупных панелей СНБ 5.01.01.-99 т. Б.1.).

.

Условие выполняется, т.е. деформации основания меньше допустимых.

Табл. 5
