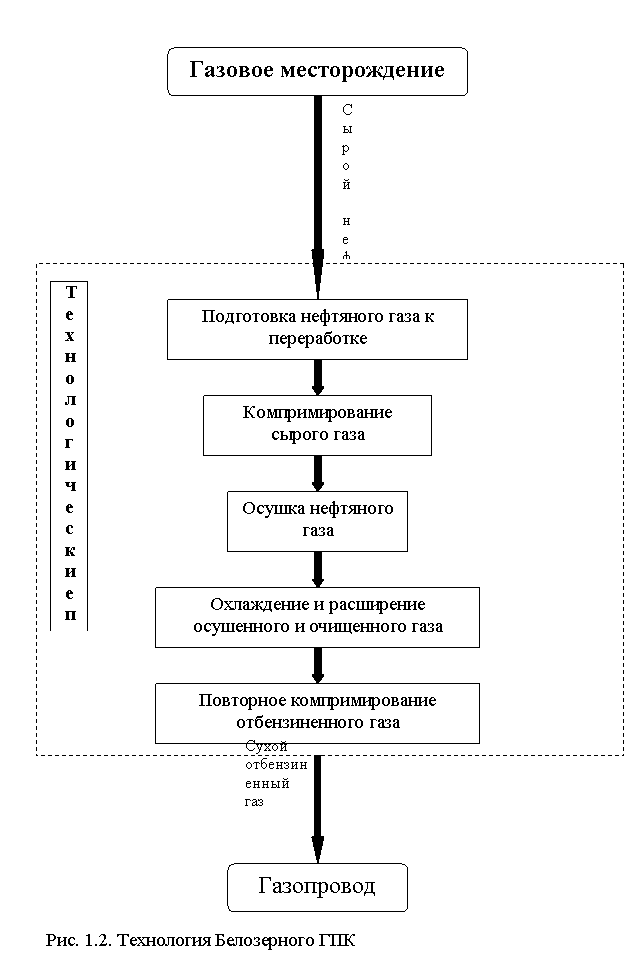

ГЛАВА 2. Система электроснабжения Белозерного ГПЗ

Электроснабжение предприятия (см. П.3) осуществляется от сети 220 кВ «Тюменьэнерго» через двухтрансформаторную ПС 220/10 кВ «Газовая» Белозерного ГПЗ с трансформаторами мощностью по 160 МВА, от которых осуществляется питание секций 10 и 6 кВ ЗРУ предприятия. Трансформаторы типа ТРДЦН-160/220/10/10 с глухозаземленымн нейтралями на стороне ВН. На стороне НН трансформаторов расщеплен­ные обмотки работают раздельно.

Установленная мощность электрооборудования - 571240 кВА, в т.ч. 348920 кВА - трансформаторы.

Электроснабжение основной производственной нагрузки осуществляется от распределительных устройств, состоящих из 4-х секций шин 10 кВ и 2-х секций шин 6кВ. Помимо этого имеются две секции шин 10 кВ отечественного производства для электроснабжения общезаводских вспомогательных потребителей (котельная, административно - производственный корпус, очистные сооружения и др.). Секции шин попарно соединены секционными выключателями, находящимися в нормальном режиме в отключенном положении с устройством АВР (автоматическое включение резерва).

Основными потребителями электроэнергии являются высоковольтные синхронные и асинхронные электродвигатели компрессоров в количестве 10 шт. Они потребляют до 90 % электроэнергии.

Установлено:

- Синхронных электродвигателей TABL - RCCPXY мощностью 18.2 МВт - 4 шт.;

TABL - RCCPXY мощностью 15,7 мВт - 4 шт.;

- Асинхронных электродвигателей TIKK - RCCPXY мощностью 5,7 МВт-2 шт.;

Все мощные электродвигатели подключены на шины10 кВ. Синхронные электродвигатели работают в режиме перевозбуждения с cos =0,98.

Потребители 6 кВ пи­таются от 2-х комплектных ТП 2x2500 кВА, 10/6 кВ.

Электроснабжение потребителей 0,4 кВ производится от двух трансформаторных ПС 10/0,4 кВ, которые имеют по две секции шин на стороне низкого напряжения.

Секционный автомат нормально отключен, его включение, при необходимости, осуществляется вручную.

Основные группы потребителей составляют:

• синхронную нагрузку – электрические приводы компрессорных установок;

• асинхронную нагрузку – технологическое оборудование с электрическими приводами, вентиляторы, насосы и станки вспомогательных цехов;

• осветительную нагрузку – освещение цехов, бытовых, складских помещений и наружной территории завода.

ГЛАВА 3. состояние и организация коммерческого и технического потребления ираспределения электроэнергии

3.1. Необходимость рационального управления электропотреблением

Система рационального управления электропотреблением предприятия - потребителя электрической энергии, является составной частью управления энергетическим хозяйством, интегрированной в систему управления предприятием в целом и необходима для того, чтобы обеспечить обеспечивать:

- оперативно-диспетчерское управление электрохозяйством, согла­сованное с технологической системой, а также с питающей энергосистемой, в том числе собственными источниками электрической энергии;

- контроль за соблюдением предприятием установленных для него режимов работы по договору (контракту) питающей энергетической системой (электроснабжающей организацией);

- контроль и надзор за техническим состоянием электроустановок, включая собственные источники электрической энергии, работающих ав­тономно (не являющихся блок-станциями);

- экономичную работу электрохозяйства путем повышения производительности труда персонала электрослужбы и осуществления мероприятий по энергосбережению;

- необходимый уровень надежности и безопасности электроэнергетической системы предприятия и его отдельных частей;

-обновление основных фондов электрического хозяйства путем технического перевооружения и реконструкции, модернизации оборудования;

- повышение квалификации персонала, распространение передовыx методов организации труда, развитие рационализации и изобретатель­ства.

Известно, что управление любой человеко-машинной системой, ка­ковой и является электроэнергетическая система, предполагает выполне­ние следующей совокупности функций:

- сбор и предварительная обработка информации;

- анализ (оценка) фактических результатов работы системы и ожидаемых (плановых) показателей;

- прогноз результатов функционирования системы при сохранении (или при измененных) входных параметрах системы;

- принятие плановых решений;

- нормирование отдельных входных параметров с учетом необходимых результатов и имеющихся ограничений в ресурсах;

- организация выполнения принятых плановых решений путем воздействия на технические средства управления, непосредственно на саму систему и персонал, осуществляющий эксплуатацию системы.

Один из способов рационального управления электропотреблением – это внедрение АСКУЭ.

.5

3.2.Организация и совершенствование систем контроля выработки и потребления ТЭР

Без соответствующей системы контроля и учета невозможно обеспечить качественное управление (анализ, прогнозирование, нормирование и планирование), а также эффективное использование электроэнергии в производственных системах.

Нормирование электропотребления на любом уровне (агрегат, участок, цех, предприятие) при отсутствии приборного учета становятся бесконтрольными, формальными.

Основные требования к системе контроля и учета:

1. Система контроля и учета должна быть эффективной (экономичной).

2. Система контроля и учета должна обеспечить качество учета: оперативность, точность, необходимый объем и достаточную степень разделения (дифференцирования).

3. Система контроля и учета должна обеспечить выполнение требований системы управления производством, в том числе режимами энергопотребления.

Учет расхода энергоносителей, на выработку и транспортировку которых расходуется электроэнергия (сжатые газы, вода под давлением, хладо- и теплоносители), на большинстве предприятий ведется

неудовлетворительно: в лучшем случае имеется учет расхода энергоносителей на вводе в цех. Между тем как по ряду предприятий на выработку и транспортировку энергоносителей расходуется от 30 до 50% общего потребления электроэнергии предприятия.

То же самое можно сказать и по системам контроля и учета потребления топлива и тепловой энергии.

Отсутствие рациональной системы контроля и учета электроэнергии не позволяет обеспечить оперативный контроль ее потоков, составлять аналитические энергобалансы, оценивать и стимулировать эффективность использования, обоснованно нормировать и управлять потреблением энергии.

Поэтому назрела острая необходимость по созданию на предприятиях автоматизированных систем контроля и учета энергии (АСКУЭ). Многие предприятия России активно занимаются внедрением АСКУЭ. В настоящее время только на рынке АСКУЭ (электроэнергия) число внедренных систем превысило 10000.

АСКУЭ является подсистемой автоматизированной системы управления энергохозяйством предприятия (АСУЭ), а отдельные ее элементы - неотъемлемыми компонентами АСУТП. Современные АСКУЭ являются интегрированными: по горизонтали они интегрированы по источникам и видам, а так же потребителям ТЭР, по вертикали они интегрированы в АСУЭ, автоматизированную систему управления (АСУ) холдинга, АСУ топливо-энергоснабжающих организаций (АСУ-ТЭСО), а по электроэнергии, например, и в АСКУЭ ОРЭМ.
