ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

ОСТОРОЖНО: При открытой или снятой крышке Вы подвергаетесь риску воздействия опасного для жизни напряжения, даже в том случае, если устройство не работает и входной шнур отсоединен от сетевой розетки. Строго соблюдайте все предупреждения и замечания, приведенные в данном руководстве. Несоблюдение данного требования МОЖЕТ привести к серьезным травмам и даже смерти.

Для питания ИБП используйте сетевой источник переменного тока напряжением 208-240В, частотой 50 или 60 Гц с надлежащим заземлением. В данном руководстве приведены инструкции по подключению проводки и соответствующие предупреждения. Используйте ИБП только внутри помещения три температуре от 0°С до +40°С. Устанавливайте его в чистом помещении, в котором отсутствуют проводящие частицы, влага, легковоспламеняющиеся жидкости, газы или агрессивные вещества.

Данный ИБП состоит из необслуживаемых пользователем деталей. Клавиши ВКЛ/ВЫКЛ ИБП не обеспечивают электрической изоляции внутренних деталей. Ни при каких обстоятельствах не пытайтесь получить доступ к внутренним деталям, за исключением замены батарей, это может служить причиной электрического удара или ожога. Если состояние индикаторов на передней панели не соответствует данным инструкциям по эксплуатации или характеристики ИБП изменяются в процессе работы, сразу же прекратите использование ИБП.

ВНИМАНИЕ: Батарея представляет собой потенциальную опасность электрического удара и является причиной большого тока короткого замыкания. При работе с батареями следует соблюдать следующие меры предосторожности:

- Снимите часы, кольца и другие металлические предметы.

- Используйте инструменты с изолированными ручками.

Описание ИБП «Liebert»

ЗАРЯДНОЕ УСТРОЙСТВО БАТАРЕИ

Зарядное устройство батареи использует электроэнергию от сети и стабилизирует его с высокой точностью для обеспечения режима непрерывного подзаряда батарейной системы. Система батарей подзаряжается всегда, когда UPStation GХТ 2U подключен к электросети.

ПРЕОБРАЗОВАТЕЛЬ ПОСТОЯННОГО ТОКА В ПОСТОЯННЫЙ

Преобразователь постоянного тока в постоянный использует электроэнергию, получаемую от системы батарей, и поднимает напряжение постоянного тока до оптимальной для работы инвертора величины. Это позволяет инвертору работать непрерывно с оптимальной эффективностью и при оптимальном напряжении, увеличивая таким образом надежность.

Батарея

UPStation GХТ 2U используются необслуживаемые свинцово-кислотные батареи. При обычной комнатной температуре и при обеспечении режима непрерывного заряда батарейная система может работать многие годы, обеспечения увеличенного времени автономной работы от батареи ется возможность установки дополнительных батарейных шкафов.

ДИНАМИЧЕСКИЙ БАЙПАС

В крайне неблагоприятном случае нарушения функционирования ИБП UPStation GХТ 2U обеспечивает для подключенной нагрузки альтернативный путь для сетевого электропитания. В случае перегрузки ИБП, перегрева или выхода ИБП из строя источник бесперебойного питания автоматически подключает нагрузку к байпасу. На режим работы через байпас указывает сигнал тревоги и горящий светодиод байпаса янтарного цвета (для индикации диагностируемой проблемы могут гореть также другие светодиоды). Для ручного переключения подключенной нагрузки с работы от инвертора на питание через байпас нажмите клавишу ВЫКЛ один раз.

ПРИМЕЧАНИЕ: При использовании питания через байпас подключенное оборудование НЕ БУДЕТ защищено от присутствующих в сетевом напряжении искажений или его пропадания.

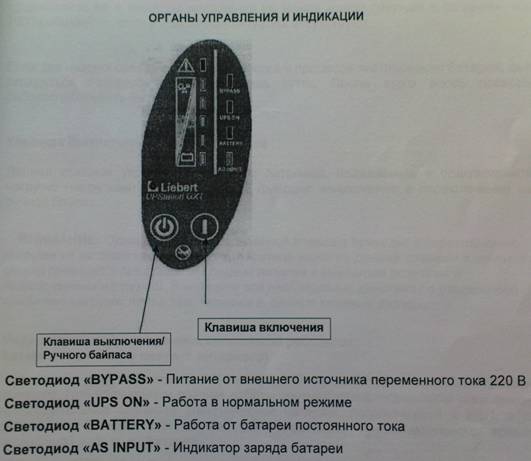

ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИИ

Клавиша Включения-(Отключения звукового сигнала/Ручного режима проверки батареи)

Данная клавиша управляет выходным питанием, подаваемым к подключенной грузке (нагрузкам), и выполняет три функции: включение, отключение звукового сигнала и активизация ручного режима проверки батареи. Нажатие данной клавиши приведет к пуску ИБП с целью защиты пользовательского оборудования и обеспечения его качественным питанием.

При наличии аварийной ситуации для отключения звукового предупредительного сигнала нажмите и удерживайте данную клавишу не менее, чем на полсекунды. После отключения звукового аварийного сигнала UPStation GХТ 21) вновь активизирует систему аварийной сигнализации для предупреждения о возникших дополнительных проблемах.

ПРИМЕЧАНИЕ: Аварийные сигналы о РАЗРЯДЕ БАТАРЕИ и работе через БАЙПАС НЕ МОГУТ быть отключены.

Для включения режима ручного тестирования батареи нажмите клавишу ВКЛ (ON) и удерживайте ее в нажатом положении не менее одной секунды в то время, когда ИБП работает от сети и аварийные ситуации отсутствуют.

Если два нижних светодиода не загораются в процессе тестирования батареи может зарядиться батареям ИБП в течение суток. После этого вновь проверьте работоспособность батарей.

Клавиша Выключения/Ручного байпаса

Данная клавиша управляет выходным питанием, подаваемым к подключенной нагрузке (нагрузкам) и выполняет две функции: выключение и переключение на ручной байпас.

ВНИМАНИЕ: Однократное нажатие данной клавиши приводит к переключению нагрузки на питание через байпас. Двукратное нажатие данной клавиши в течение 4 секунд приведет к прекращению подачи питания к выходным розеткам и подключенным нагрузкам. Выполните все необходимые действия по отключению критичных нагрузок перед тем, как нажать данную клавишу дважды.

Индикаторы нагрузки/времени автономной работы от батареи (4 зеленого цвета, 1 янтарного)

Индикаторы нагрузки/времени автономной работы от батареи выполняют двойную функцию. При нормальном режиме работы светодиодные индикаторы указывают на приблизительное значение электрической нагрузки, подключенной к ИБП, а при работе от батареи они служат для индикации приблизительного времени автономной работы от батареи.

UPStation GХТ 21 имеет возможность автоматического и дистанционного тестирования батарей.

Автоматическая проверка проводится каждые 14 дней (данная опция конфигурируется пользователем), если напряжение в сети за это время не опадало. В случае отрицательного результата проверки батареи включится светодиодный индикатор неисправности красного цвета, диагностические светодиоды А и С, а также активизируется звуковой предупредительный сигнал (обратитесь к рекомендациям по поиску и устранению неисправностей). Дистанционное тестирование батарей может функционировать при наличии Программного обеспечение МultiLink® 2 или МultiLink®, что позволяет дистанционно активизировать тестирование батареи.

Индикатор неисправности (красный)

Индикатор неисправности включается, если ИБП обнаружил какие-либо неполадки. Кроме того, могут включаться один или несколько индикаторов величины нагрузки/уровня заряда батареи (обратитесь к рекомендациям по поиску и устранению неисправностей).

Индикатор байпаса (янтарный)
