На коэффициент использования влияют следующие факторы:

1. Тип и КПД светильника.

2. Геометрические размеры помещения.

3. Высота подвеса светильника над освещаемой поверхностью.

4. Окраска стен и потолка.

Влияние геометрических размеров помещения на величину коэффициента использования характеризуются показателем (индексом) помещения i определяемых для прямоугольных помещений по формуле

i = S / h(A + B) (1)

где: А и В – длина и ширина помещения; м;

S – площадь помещения; м2;

h – высота подвеса светильника над рабочей поверхностью; м.

С учётом коэффициентов Кзап. и Z получили основное расчётное уравнение метода коэффициента использования

Фл = (Енорм. · S · Kзап. · Z) / (N · h), (2)

где:

Фл – световой поток каждой лампы, лм;

Енорм. – нормированная освещённость, лк;

N – число ламп в освещаемом помещении.

Коэффициент запаса Кзап выбираем из таблицы [1; табл. 6.3], а Z выбираем для ламп накаливания 1,15 и 1,1 для люминесцентных ламп.

По значению Фл в зависимости от напряжения сети выбирают стандартную лампу с ближайшим значением светового потока.

При освещении помещения люминесцентными лампами по известному потоку лампы Фл и определяем количество ламп по формуле:

Nсв = (Енорм · S · Kзап · Z) / (Фл · h) (3)

Таблица 1 – Светотехническая ведомость.

2.6 Расчёт эвакуационного освещения точечным методом.

Эвакуационное освещение служит для безопасной эвакуации людей из помещений при аварийном погасании рабочего освещения. Эвакуационное освещение должно обеспечивать освещённость основных проходов и ступеней лестниц не менее 0,5 лк.

Для аварийного и эвакуационного освещения разрешается использовать люминесцентные лампы и лампы накаливания. При нормальном режиме они участвуют в создании нормируемой освещённости помещения и рабочей поверхности.

Светильники аварийного и эвакуационного освещения присоединяются отдельными линиями к независимому источнику питания или переключается на него автоматически, при внезапном отключении рабочего освещения. Кроме того, они должны отличатся от светильников рабочего освещения типом, размером или специальными знаками.

Расчёт эвакуационного освещения я выполнил точечным методом. Точечный метод, в отличие от метода коэффициента использования, позволяет мне определить освещённость любой точки на рабочей поверхности, как угодно расположенной в пространстве, например, горизонтально, вертикально или наклонно. Расчёт освещения точечным методом производят тогда, когда невозможно применить метод коэффициента использования. Точечный метод также часто применяют в качестве проверочного расчёта, когда необходимо оценить фактическое распределение освещённости на освещаемой поверхности.

При расчёте освещения точечным методом я выбрал такую точку, на освещаемой поверхности у которой освещение заведомо меньше по сравнению с освещённостью других точек. При этом наименьшая освещённость у них не должна быть ниже нормируемой.

Расчёт эвакуационного освещения точечным методом я проводил следующим образом.

Поскольку длина коридора 11 м. я взял один светильник для обеспечения эвакуационного освещения.

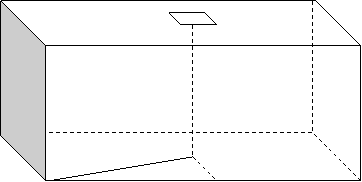

По теореме Пифагора определяю расположение от проекции светильника на освещаемую поверхность до наиболее удалённой точки:

D = Öc2 + l2 = Ö1,52 + 5,52 = 5,7 м.

G = ÖD2 + a2 = Ö5,72 + 32 = 6,44 м.

По таблице [2; табл. 9.2] определяется угол и угловая освещённость при 100 кд.

Ð a1 =53,5°; е100 =1,261 лк.

По кривым света [2; рис 5,7] определяем силу света Ia. Я взял Ш – широкую кривую света, по которой я выбрал Ia для требуемого светильника это Ia = 150 кд.

Определяем освещённость в данной точке, по следующей формуле:

Eг норм = (Iнорм · cos a) / G2 = (100 · 0,59) / 41,47 = 1,42 лк

Его = (Iрасч. / Iнорм) · Ег норм = (150 / 100) · 1,42 = 2,13 лк

2.7 Расчёт сети освещения по потерям напряжения.

Источники света, применяемые в сетях электрического освещения чувствительны к снижениям напряжения. При этом резко уменьшается их световой поток. Потому основное требование при расчёте осветительной сети – обеспечить допустимый уровень напряжения у источников света.

Часто встречаются электрические сети, в которых электроприёмники одинаковой мощности расположены вдоль линии на одинаковом расстоянии друг от друга. Такие линии называют линиями с равномерно распределённой нагрузкой.

Линии представляют собой два участка. Первый участок – это начало линии до помещения, в котором находятся все источники света, и второй участок – конец линии, он включает в себя сами источники света и потери напряжения между ними.

Для определения потерь напряжения на линии с равномерно распределённой нагрузкой рассчитаем потери для "Групповой". Это наиболее удалённое от щитка, большое и энергоёмкое помещение.

Для расчётов я взял однофазную двухпроводную линию с сечением провода равным S = 2 мм и коэффициентом С1= 7,7 взятый из таблицы [1; табл. 11.3].

Момент нагрузки можно определить по аналогии с методикой в механике, где суммарная нагрузка прикладывается в средних сосредоточенных единичных нагрузок, т.е.: M = P · l/2

lAB = 14,25 м

lAB – Длина участка от трансформатора до Групповой (включительно)

РАВ = 1760 Вт

DU = M / (C1 · S) M = P · l

M = 1760 · 14,25 = 25,08 кВт · м

DU = 25,08 / (7,7 2) = 1,77 %

2.8 Расчёт силовой нагрузки методом коэффициента спроса.

Метод коэффициент спроса применяют для определения расчётной максимальной нагрузки узлов электроснабжения на стадии проектного задания. Коэффициент спроса представляет собой отношения наибольшей расчётной максимальной активной мощности данной группы электроприёмников и их суммарной номинальной мощности:

Кс = S Рmax / S Рном

Под номинальной мощностью электроприёмника понимаю его мощность, указанную в паспорте.

Метод расчёта максимальной нагрузки для электрической плиты, исходные данные:

Количество 2 шт, Рн = 13 кВт, Кс = 0,8, cos j = 0,95

Расчёт:

1. Определяем активную составляющую мощности.

Р = Рн · Кс = 13 · 0,8 = 10,4 кВт,

где Рн – номинальная мощность, кВт.

Кс – коэффициент спроса.

2. Определяем реактивную составляющую.

Q = P · tg j = 10,4 · 0,33 = 3,432 кВА

3. Определяем полную мощность.

S = Ö Q2 + P2 = Ö 3,4322 + 10,42 = 10,95 кВА
