ДФЗ-201

Iср(ка1) = Iсз(ка1)/Ki ном * Ксх

Кi ном = Iном/5 - коэффициент трансформации.

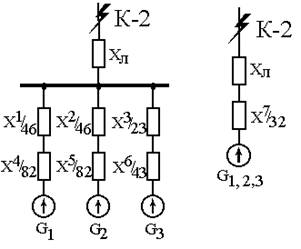

Для расчета Iкз, min возьмем точку короткого замыкания К-2 при отключенной линии подпитки и одного генераторного блока.

Iкз,min = (E’*Uср)/(Ö3*(Xл+X7)

Е’ = 1.13 для G = 100 и 200 (Мвт.)

Iкз,min = (1.13*280)/Ö3*56.5 = 2.6 (кА)

Кч = 2600/738 = 3.5

Защита прошла по чувствительности, т.е. реле сопротивления в схеме не используется.

Расчет пусковых органов реагирующих на несимметричные короткие замыкания.

Ток срабатывания защиты реле KAZ1.

Iсз,kaz1 > Iнб,фтоп

Iнб,фтоп = I’нб+I”нб

I’нб = 0.02*Iраб,max - обусловлено погрешностями самого фильтра.

I’нб = 0.02*492 = 9.84 A - обусловлено не симметрией токов в фазах.

I”нб = 0.01*Iраб,max

I”нб = 0.01*492 = 4.92 А

Iсз,kaz1 = (Kотс/Кв)*(0.02+0.01)*Iраб,max

Котс = 1.2 - коэффициент надежности, отстройки, учитывает погрешность реле и погрешность в расчете.

Кв = 0.5 - коэффициент возврата для поляризованного реле

Iсз,kaz1 = (1.2/0.5)*0.03*492 = 35.42 A

Ток срабатывания защиты реле KAZ2.

Iсз,kaz2 = 2*Iсз,kaz1

Iсз,kaz2 = 2*35.42 = 70.8 A

Кч = (0.5*Iном)/Iсз,kaz1 ³ 1.5

Если Кч£1.5 то помимо фильтра токов обратной последовательности подключаем фильтр токов нулевой последовательности.

Iном = Iраб,max/1.5

Iном = 492/1.5 = 328 А

Кч = (0.5*328)/35.42 = 4.6

Защита прошла по чувствительности, т.е. в схеме ФТНП не используется.

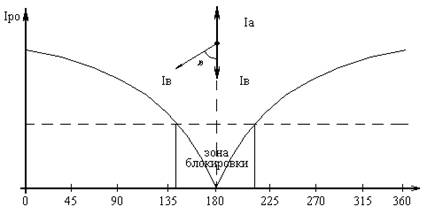

Фазная характеристика защиты.

Расчет КЗ-15

I ступень: Токовая отсечка мгновенного действия

tсз,I £ 0.1 (сек)

I. Режим короткого замыкания.

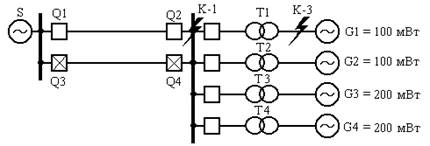

Пояснительная схема.

Для расчета максимального тока одну линию отключают выключателями

Q1 и Q2.

Для расчетного режима составляем схемы замещения прямой, обратной и нулевой последовательностей.

Хт1 = Хт2 = Хт,0 (Ом)

Хл1 = Х л2 = 24 (Ом)

Хл,0 = 5*Хл1 = 5*24 = 120 (Ом)

Хs = 1.5*Xs1 = 1.5*9 = 13.9 (Ом)

Определяем результирующие сопротивления.

Х1S ; Х2S ; Х0S

Схема замещения прямой и обратной последовательности.

Х1S = Х2S = Хs+Хл = 9+24 = 33 (Ом)

Схема замещения нулевой последовательности.

Х’0S = Xs,0 = 14 (Ом)

Х’’0S = Xл,0 = 120 (Ом)

Xтр,2 = 14 (Ом)

Х0S = 14½½120½½14 = 6.6 (Ом)

Х0S = 6.6 < Х1S = 33 (Ом) - следовательно, расчетным является ток короткого двухфазного замыкания на землю.

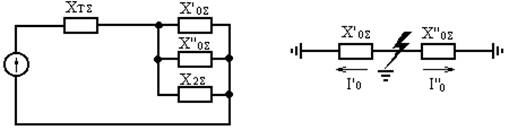

Составляем схему замещения для короткого двухфазного замыкания на землю.
