11. Определение отметки оси насоса

Нормами /1/ рекомендуется устанавливать насосы в насосных станциях водоотведения под залив. Это облегчает запуск насосов и упрощает схему автоматизации насосной станции. Для этого корпуса насосов располагают на 0,3— 0,4 м ниже отметки уровня жидкости в приемном резервуаре, при котором включается в работу первый насос.

Включение насосов проектируется автоматическим в зависимости от притока сточной жидкости. Если после включения одного (первого) насоса уровень воды в резервуаре повышается, включается второй насос.

Уровни включения и отключения первого, второго и п-го насосов (ступеней) располагаются на 0,2 м один выше другого (рис. 11.1).

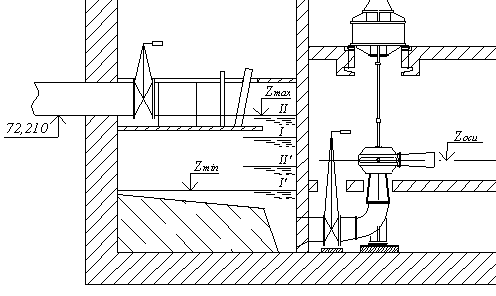

Рис. 11.1 «Схема к определению оси насоса».

Таким образом, минимальный уровень воды в приемном резервуаре при включении насосов:

Zвкл =Zтах – 0,2 (n – 1) (11.1)

где Zвкл – отметка включения в работу первой ступени откачки;

Zmax – отметка максимального уровня воды в приемном резервуаре (принимается равной отметке лотка подводящего коллектора);

п — число рабочих насосов.

Zвкл =72,21 – 0,2 (2 – 1) = 72,01м

Отметка оси насоса определяется по формуле:

Zоси = Zвкл – 0,4 = 72,01 – 0,4 = 71,61м (11.2)

Минимальную отметку уровня сточных вод принимаем на 2,5м ниже максимального уровня:

Zmin = 72,21 – 2,5 = 69,71м (11.3)

При этом геометрическая высота всасывания при Zmin не должна превышать геометрическую высоту всасывания.

Геометрическая высота всасывания определяется по формуле [м]:

(11.4)

где – барометрический напор в данной местности, при н.у. равен 10м.вод.ст.

– напор паров жидкости в корпусе насоса, при t = 20оС равен 0,24м.вод.ст.

– допустимый кавитационный запас, принимаем максимальным по графику для рассматриваемой режимной точки.

– потери напора во всасывающей линии. Относим всасывающую линию к коротким трубопроводам, т.е. линейными потерями напора пренебрегаем:

Местные потери напора определяем по формуле:

(11.5)

где U – средняя скорость потока сточных вод во всасывающем трубопроводе, рассчитана в 10 пункте данной работы;

– суммарный коэффициент местных потерь:

(11.6)

= 0,1÷0,2; = 0,5÷0,6; = 0,5÷1; = 0,1; = 0,5

= 1,7÷2,4, принимаем = 2

> Zоси – Zmin = 71,61 – 69,71 = 1,9 м

– кавитации не возникнет.

12. Определение размеров фундамента насосного агрегата

Размеры фундаментов определяются в зависимости от размеров фундаментной плиты или рам по каталогам насосов. Фундаментная плита или рама агрегата крепиться к фундаменту анкерными болтами. Ширина и длина бетонного фундамента под агрегат принимается больше ширины, длины плиты или рамы на 50÷150 мм. При этом расстояние от края фундамента до оси анкерного болта должно быть не менее 150÷200мм. Высота фундамента под уровнем пола машинного зала принимается из условия удобства монтажа трубопроводов, но не менее 500мм.

13. Компоновка основного оборудования в насосной станции

При проектировании насосной станций бытовой системы водоотведения приемный резервуар, помещение решеток, машинный зал, подсобно-производственные и бытовые помещения размещаем в одном здании.

Подземная часть здания разделяется водонепроницаемой – глухой стенкой. По одну сторону стенки размещается приемный резервуар и расположенное над ним помещение решеток, по другую – машинный зал. Каждый насос самостоятельным всасывающим трубопроводом соединяется с приемным резервуаром.

Объем подземной части должен быть минимальным. Заглубление и размеры в плане подземной части определяем компоновкой насосного оборудования. Размеры подземной части насосной станций в плане принимаем кратными 3 м.

Толщину стен и днища камеры в первом приближении принимаем равной 0,1 максимального напора воды или грунта, действующего на конструкцию в рассматриваемом сечении: – толщина наружных стен:

0,1∙(79,3 – 70,21) = 0,909м

– толщина разделительной (глухой) стены:

0,1∙4 = 0,4м

Минимальные размеры в плане и разрезе для насосных агрегатов:

– расстояние между агрегатами: 1 м;

– расстояние между агрегатом и стеной: 1 м;

– расстояние между неподвижными частями оборудования и трубопроводом: 0,7 м.

Минимальные размеры в плане и разрезе для трубопроводов:

– от пола до трубопровада: 250мм, при наличии арматуры 350мм;

– от стены до трубопровода: 350мм, при наличии арматуры 500мм;

– от стены до фланца: 500мм

Размеры арматуры и фасонных частей:

1. концентрических переход: D=700, d=500:

длина перехода Lп = (4÷7)∙(D – d) = 5∙(700 – 500)=1000 мм

2. эксцентрический переход: D=800, d=700:

длина перехода Lп = (4÷7)∙(D – d) = 5∙(800 – 700)=500 мм

3. обоатный клапан: D=700; L = 240

4. задвижка с электоприводом: D=1100; L = 600; Н = 2540

D=800; L = 470; Н = 3290

D=700; L = 390; Н = 2410

Спецификация оборудования.

Спецификация оборудования составляется согласно ГОСТ /7/:
