Pi и Qi (%) берутся из графиков нагрузки нефтеперерабатывающего предприятия [2].

Pi (Мвт)=, (1.3)

Qi(МВАр)=, (1.4)

Si(МВА)=. (1.5)

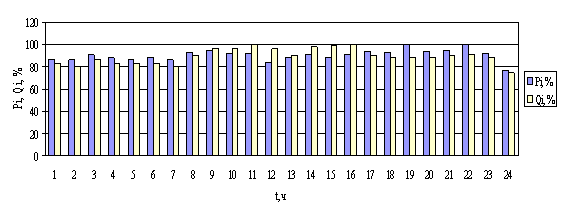

Рис. 1.1. Суточный график активной и реактивной нагрузки для нефтеперерабатывающего предприятия.

Рассмотрим потребитель третьей категории – сельхозпереработка.

Полная потребляемая мощность (согласно заданию): Smax2=15 МВА.

Для расчёта будем использовать графики нагрузки и коэффициента мощности предприятий пищевой промышленности [2].

Коэффициент мощности (с учетом компенсации реактивной мощности потребителей): cosφ2=0,95.

Максимальная активная мощность находится по формуле (1.1):

Pmax2=14,25 МВт.

Максимальная реактивная мощность находится по формуле (1.2):

Qmax2= МВАр.

Построим график нагрузки данной отрасли в графической (рис. 1.2.) и табличной формах (табл. 1.2.). Расчёт производится аналогично расчёту нагрузки нефтеперерабатывающего предприятия.

Таблица 1.2.

Нагрузка сельхозпереработки
