С целью повышения чувствительности и существенного уменьшения веса и потребляемой мощности измерителей исследовалась возможность применения туннельных диодов в качестве активных элементов СВЧ-автодинов [22]. Исследования проводились в экспериментальных измерительных СВЧ-устройствах на серийных диодах типа ГИ 103Б, работавших на частоте 1.3 Ггц. В качестве детекторных диодов использовались диоды типа Д405. Конструктивно датчики измерительных устройств представляли собой отрезки полосковых линий передачи, выполненных на основе фольгированного фторопласта, в которых размещались генераторные и детекторные диоды, фильтры, НЧ и подстроечные элементы.

Разработаны устройства измерения толщины и электропроводности проводящих покрытий, а также толщины и диэлектрической проницаемости для изолирующих материалов. Принцип действия автодинного генератора на полупроводниковом СВЧ-элементе был использован при разработке нового способа контроля толщины плёнок в процессе вакуумного напыления. Для повышения точности измерения в датчике применён СВЧ-выключатель, обеспечивающий кратковременное отклонение генератора от измеряемого объекта [23].

Разработан новый способ радиоволнового контроля вибраций, основанный на использовании двух полупроводниковых СВЧ-генераторов, работающих в режиме автодинного детектирования и обеспечивающих возможность определения не только амплитуды, но и частоты вибраций [24]. Источники зондирующего СВЧ-излучения и одновременно приёмники провзаимодействующего с вибрирующим объектом сигналов представляют собой отрезки стандартных прямоугольных волноводов, которые с одного конца закорочены и имеют регулируемые подстроечные поршни, а другие концы соединены с камерами, изготовленными из металлической ленты, свёрнутой в кольцо. Связь по СВЧ-полю отрезков волновода с каждой камерой осуществляется через прямоугольное волноводное окно. В камерах помещается цилиндрический металлический стержень, перемещение которого внутри этих камер вызывает изменение продетектированного автодинами зондирующего СВЧ-сигнала.

Применение в автодинных генераторах диодов Ганна по сравнению с генераторами, использующими другие полупроводниковые активные элементы, позволяет обеспечить преимущества по совокупности таких параметров, как максимальная рабочая частота, выходная мощность, стабильность частоты, потребляемая мощность питания [13].

2. Теоретическое исследование эффекта автодинного детектирования в многоконтурном генераторе на диоде Ганна.

В данной работе проводилось математическое моделирование процессов, происходящих в многоконтурном автодине на диоде Ганна. Для этого была составлена эквивалентная схема автодина (Рис. 2.1).

Теоретическое описание характеристик выходного сигнала СВЧ- генератора на диоде Ганна основывалось на математическом описании процессов в многоконтурной эквивалентной схеме, элементы которой моделируют полупроводниковую структуру диода Ганна в виде параллельно соединённых ёмкости С3 и активного нелинейного сопротивления, определяемого по ВАХ диода I(U), элементы корпуса диода L3 , C4 , СВЧ-резонатор в виде последовательного C2 , L2 и параллельного L1 , Y1 , C1 контуров, низкочастотную часть схемы, состоящую из последовательного L7 , C6 и параллельного C7 , R5 , L6 контуров, дросселя L5 в цепи питания, шунтирующей ёмкости С5 и индуктивности связи L4 диода с НЧ-схемой.

Эквивалентная схема описывается системой из четырнадцати дифференциальных уравнений (2.1-2.14), составленных на основе законов Кирхгофа.

(2.1-2.4)

Эквивалентная схема автодина на диоде Ганна.

Рис. 2.1.

(2.4-2.14)

Эта система нелинейна и решалась численно методом Рунге-Кутта четвёртого порядка с автоматическим выбором шага [16]. При расчёте использовалась типичная ВАХ диода Ганна [15], которая аппроксимировалась выражением вида:

, (2.15)

где D=0, при U£Un , D=2, при U>Un , m0 =6000 см2/Вс, VS=8.5 *106 см/с. Выражение (2.15) было программно модифицировано для случая ВАХ с гистерезисом. График использованной ВАХ диода Ганна приведён на рисунке 2.2.

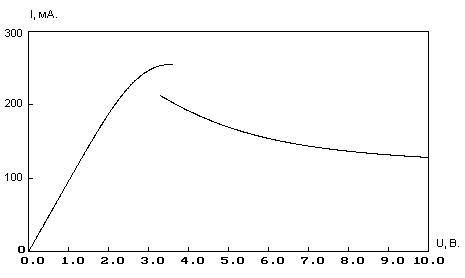

Вольт-амперная характеристика диода Ганна.

Рис. 2.2.

При решении системы учитывалась частотная зависимость СВЧ- нагрузки. По результатам решения системы (2.1-2.14) вычислялись мощности сигналов Pсвч , Pнч и величины продетектированных сигналов DUfg и DUkg в СВЧ- и НЧ-цепях соответственно:

(2.16)

(2.17)

(2.18)

, (2.19)

где I70 - постоянный ток через диод Ганна в отсутствии генерации.

Нагрузка с волноводной системой была представлена в виде линии, нагруженной на комплексную проводимость отражающей поверхности (Рис.2.3).

Рис. 2.3. Представление нагрузки в виде нагруженной линии.

Комплексная проводимость нагрузки была выражена через коэффициент отражения волны от объекта (нагрузки). Для этого была решена система уравнений:

(2.20)

(2.21)

где ПАД и ПАД - комплексные напряжение и ток падающей волны, ОТР и ОТР - комплексные напряжение и ток отражённой волны. Коэффициент отражения представляет собой отношение амплитуд отражённой и падающей волн
