I. Анализ электрической схемы

Расчёт мощностей рассеяния Pi

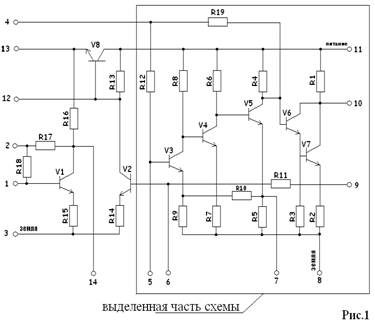

Для упрощения расчётов Pi резисторов R4, R5, R8, R9, R10, R12 и R19 преобра­зу­ем выделенную часть схемы рис.1 (только те ветви, на которых находятся вышеуказанные резисторы) в эквивалентную (рис.2). Рассчитываем токи в контурах эк­ви­валентной схемы рис.2 методом контур­ных токов.

I111(R4+R19+R8+R12)-I222(R19+R12)-I444R4=0

I222(R19+R12+R10)-I111(R19+R12)-I333R10=0

I333(R10+R5+R9)-I222R10-I444R5=0

I444(R4+R5)-I111R4-I333R5=E

= 111059850000 – 49237209000 – 11055924000 = 50766717000

= 345450 + 16405950 = 16751400 ;

I111 = = 0,000329968 A

= 775500 + 16250850 = 17026350 ;

I222 = = 0,000335384 A

= 25030500 – 10804500 + 11399850 = 25625850 ;

I333 = = 0,00050478 A

= 164059500 – 72390150 = 91669350 ;

I444 = = 0,0018057 A

Зная контурные токи, мы можем рассчитать:

I4 = I444 – I111 = 0,0018057 - 0,000329968 = 0,001475732 A

I5 = I444 – I333 = 0,0018057 - 0,00050478 = 0,00130092 A

I8 = I111 = 0,000329968 A

I9 = I333 = 0,00050478 A

I10 = I333 – I222 = 0,00050478 - 0,000335384 = 0,000169396 A

I12 = I19 = I222 – I111 = 0,000335384 - 0,000329968 = 0,000005416 A

Теперь рассчитываем токи на остальных резисторах:

Для расчёта тока на резисторах R11, R13 и R14 представим конденсатор на 9-ом выводе как резистор с самым большим сопротивлением, которое только имеем на схеме УПЧ и схеме его включения (Rдобавочное=22000+22000=44000 Om см. паспорт МС), т.е.:

Для более точного подсчёта I15 – I18 подробнее рассмотрим транзистор V1:
