2.2. Расчет граничного значения коэффициента усиления и построение зависимости параметров периодических режимов от значений варьируемого параметра

Граничным называется минимальное значение варьируемого параметра КОС ЛЧ САУ, при котором автоколебания находятся на границе своего возникновения и исчезновения. При граничном значении КОС характеристики ЛЧ и НЭ системы автоматического управления имеют одну общую точку соприкосновения или касания (кривые WЛЧ (jw) и ZНЭ (А) имеют общую касательную).

Так как точка соприкосновения принадлежит вещественной оси координат комплексной плоскости, на которой строятся кривые WЛЧ(jw) и ZНЭ(А), то сначала найдем соответствующее значение w и Koc приравняв к нулю мнимую часть частотной передаточной функции WЛЧ(jw), а вещественную приравняем (–1). Затем из основного расчётного уравнения метода гармонического баланса при найденных значениях w и КОС найдем значение амплитуды A.

Ниже приведен листинг программы расчета w и КОС.

Решим системы уравнений (4) и (5). В результате решения указанных уравнений определим амплитуду А, частоту w и граничное значение коэффициента КОС ЛЧ. При заданных значениях параметров САУ существует точка соприкосновения WЛЧ(jw) и ZНЭ(A). При этом амплитуда А=B, частота w=wp , а граничное значение коэффициента обратной связи ЛЧ можно найти из основного расчетного уравнения

(1). Он равен КОС = 0.1105. В этом случае амплитуда А=B.

Результаты расчета граничного коэффициента ОС ЛЧ и соответствующих ему параметров приведены в таблице 2. Зависимости параметров периодических режимов от различных значений варьируемого параметра, в том числе и граничного, приведены в таблице 1 и таблице 2.

Таблица 2.

Графики зависимости амплитуды А и частоты w от значения варьируемого параметра КОС изображены на рис. 4 и рис. 5.

Рис.4. Зависимость А(к)

Рис.5. Зависимость w(к)

3.Цифровое моделирование системы и получение временной диаграммы ее переходного процесса на ЭВМ. Построение проекции фазовой траектории.

Моделирование заданной нелинейной системы производится с помощью ППM MATLAB6.0. Структурная схема системы представлена на рисунке 6.

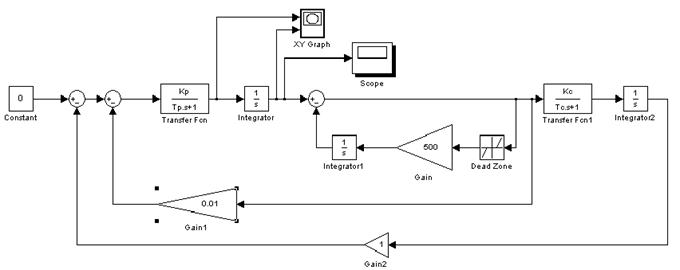

Рис. 6. Структурная схема.

В этом пакете применяется структурный метод моделирования, когда каждое звено САУ моделируется соответствующим функциональным блоком. Каждому функциональному блоку схемы моделирования присваивается свой номер и составляется спецификация её структуры и параметров.

Временные диаграммы будем снимать с помощью блока Scope, а фазовые траектории с помощью блока XY Graph.

При Кос=0 ,А = 0,5 получим следующие характеристики и траектории.

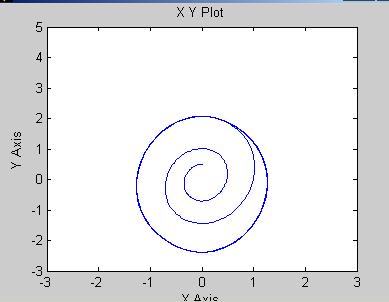

Рис.7. Фазовая траектория при Кос=0, А = 0,5.

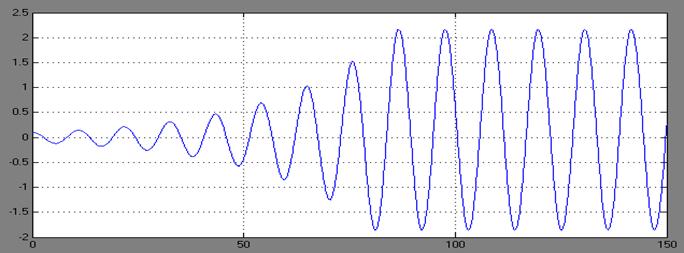

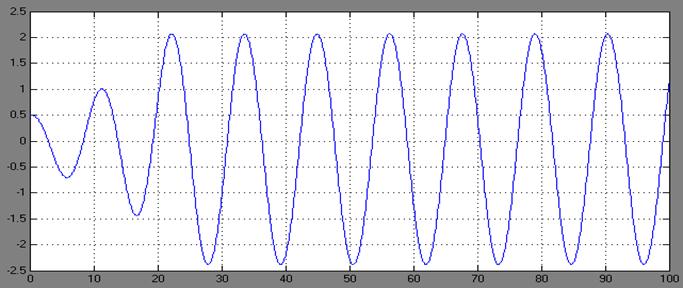

Рис.8. Временная характеристика при Кос=0, А = 0,5.

Фазовая траектория (рис.7) наматывается на устойчивый предельный цикл, что соответствует также устойчивому характеру автоколебаний с постоянной амплитудой (рис.8).

При Кос=0,05 ,А = 0,1 получим следующие характеристики и траектории.

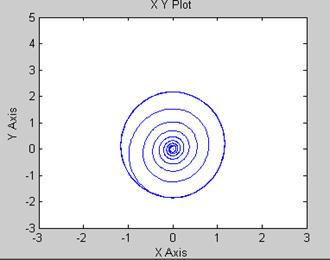

Рис.9. Фазовая траектория при Кос=0,05 ,А = 0,1.

Рис.10. Временная характеристика при Кос=0,05 ,А = 0,1.

Фазовая траектория (рис.9) наматывается на устойчивый предельный цикл, что соответствует также устойчивому характеру автоколебаний с постоянной амплитудой (рис.10).

При А = 4, Кос = 0,12 получим следующие характеристики и траектории.

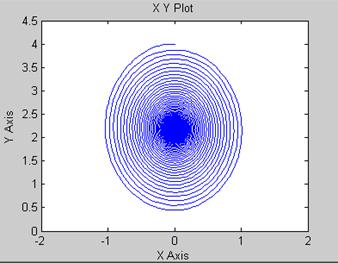

Рис.11. Фазовая траектория при А = 4, Кос = 0,12.

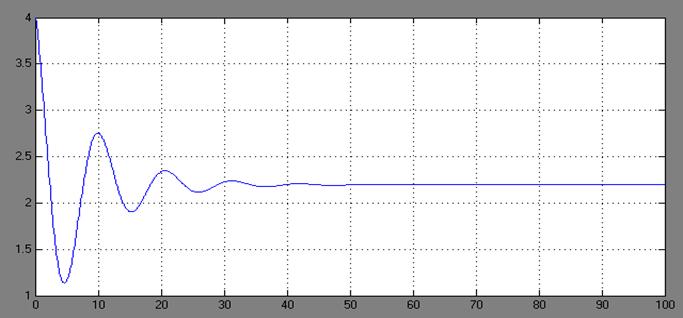

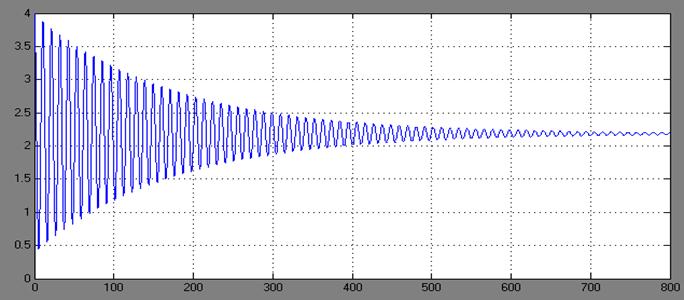

Рис.12. Временная характеристика при А = 4, Кос = 0,12.

Фазовая траектория (рис.11) имеет вид сходящегося процесса, что соответствует устойчивому процессу колебаний с уменьшением их амплитуды (рис.12). Процесс уменьшения амплитуды происходит за длительное время что характеризует Кос как близкий к граничному значению.

При А = 4, Кос = 0,3 получим следующие характеристики и траектории.

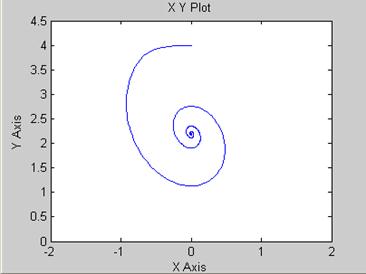

Рис.13. Фазовая траектория при А = 4, Кос = 0,3.

Рис.14. Временная характеристика при А = 4, Кос = 0,3.

Фазовая траектория (рис.11) имеет вид сходящегося процесса, что соответствует устойчивому процессу колебаний с уменьшением их амплитуды (рис.12). Процесс уменьшения амплитуды происходит за короткое время, что характеризует Кос как сильно отличающийся от граничного значения.

Как видно из полученных графиков (рис.9 - рис.14) наилучшая область варьируемого параметра КОС находится в пределах значений от 0 до 0,11. Так как в этой области наблюдаются колебания с малой частотой и амплитудой близкой по величине к зоне нечувствительности нелинейного элемента типа «упор».

Сведём в таблицу данные полученные при моделировании.

Таблица 3.
