При определении количества и наименования механизмов, необходимых для производства работ, стремятся к комплексной механизации работ, учитывая экономически целесообразное использование всех машин с максимально возможной производи­тельностью. Эксплуатация при строительстве и ремонте кабель­ной линии связи машин, механизмов и приспособлений дает боль­шую эффективность в поднятии производительности и облегчения условий труда рабочих.

При строительстве, эксплуатационно-техническом обслужива­нии кабельного хозяйства и ремонтно-восстановительных работах на кабельных линиях применяют разнообразные инструменты и механизмы.

При прокладке просек в мелком лесу и кустарнике применяется кусторез, предназначенный для обрезки сучьев и расчистки пло­щадей, покрытых кустарником, мелколесьем.

Для разработки траншей и котлованов в скальных и мерзлых грунтах, а также для вскрытия уличных покровов и пробивки проемов и отверстий в стенах используются пневматические ин­струменты. В качестве источников сжатого воздуха получили распространение передвижные воздушно-компрессорные станции ЗИФ-55 и ЗИФ-ВКС-6 (прицепные на пневмоколесном ходу). В процессе монтажа кабеля для накачки его воздухом применяются компрессорные установки КИ-79, КМ-77 и КМ-135.

При разработке траншей в тяжелых грунтах, а также для вскрытия асфальта и булыжных мостовых пользуются пневмоот-бойным молотком ОМСП-5 и бетоноломом И-37А. Для пробивки отверстий в стенах применяют строительные пистолеты. Рубку металла, чеканку швов в металлоконструкциях, зачистку сварных швов и другие работы на строительстве устройств связи выполняют с помощью пневматических рубильных молотков.

Для забивки в грунт электродов заземления используют вибромолоты ВМ-2 и ВМ-3 Сверление отверстий в различного рода конструкциях осуществляют электросверлилками различных типов, основные из которых Э-1004, С-451 и С-478. Для водоот­лива используются насосы ГНОМ-ЮА, ВНМ-18, а также пере­движные и переносные мотопомпы.

Кабельные барабаны к месту прокладки кабелей перевозят на автомобилях, трейлерах, тракторах с прицепами, обладающих высокой проходимостью, железнодорожных платформах или на кабельных тележках и кабельных транспортерах. Последние содержат две ручные лебедки для накатки барабанов и автомати­ческий привод для вращения кабельного барабана, используемого при раскатке кабеля. Для разгрузки и погрузки барабанов с ка­белем, пустых барабанов используются самоходные краны, авто­мобильные и тракторные марок ЛАЗ-690А, К-61, АК-75, К-Ю4.

Для протягивания кабеля в канализации применяются ручные и механические лебедки. Лебедки ручные выпускаются типов Т-68А, Л-0,125, Л-0,32, Л-0,5; электрические - типов ЭЛФ-0,5, ЭЛ-1,5, Л-3, УЛ-3. Скорость протягивания кабеля от 3,6 до 10 м/мин.

Если лебедка устанавливается на автомобиле, то приводится она в движение двигателем автомашины. Кроме лебедки, на авто­мобиле монтируют агрегаты для вентилирования колодцев, на­качки кабеля воздухом и откачки воды из колодцев, а также элек­трогенератор для освещения места работ и питания электроин­струментов.

Для планировки трассы, расчистки ее от мелких насаждений, засыпки траншей и котлованов рекомендуется применять буль­дозеры марок Д-535, Д-492 и Д-493. Для корчевания пней диаме­тром до 0,45 м, валки деревьев, очистки трассы от крупных камней и транспортировки их на небольшие расстояния используется корчеватель Д-496 на тракторе Т-100.

Механизация работ по рытью траншей и на бестраншейных проходках

При строительстве кабельных линий связи, для рытья траншей получили распространение роторные многоковшовые экскаваторы ЭР-6, ЭТР-131 и ЭТР-132 (рис. 19). Экскаваторы этих марок работают в комплекте машин, которые отрывают траншеи и одно­временно прокладывают в них кабели. В практике строительства кабельных магистралей находят также применение траншейные скребковые экскаваторы ЭТН-124 и ЭТЦ-161. Для рытья котлова­нов, траншей и выполнения других работ по рытью, перевалке и отсыпке грунта используются одноковшовые экскаваторы Э-153, Э-302, Э-304. Если траншеи роют экскаваторами, то засыпку после укладки кабеля производят бульдозерами Д-492 или траншееза-сыпщиками ТЗ-2.

Для рытья траншей при прокладке кабелей в междупутьях на станциях и перегонах используют самоходную машину, пере­двигающуюся по рельсам и состоящую из многоковшового ротор­ного цепного бара, установленного на выдвижной раме. Такая конструкция машины позволяет рыть траншеи на расстоянии 1,85-2,85 м от оси пути. Ширина отрываемой траншеи 0,3 м, а глубина, считая от головки рельса, до 1,6 м.

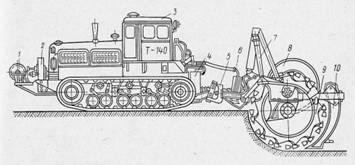

Рис. 19. Экскаватор траншейный роторный ЭТР-132:

/ - лебедка; 2 - редуктор лебедки; 3 - трактор Т-140; 4 - редуктор отбора; 5 - кар­данный шарнир; 6 - редуктор привода фрезы; 7 - гидроцилиндры подъема фрезы; 8 - пневмоколеса; 9 - фреза; 10 - подборщик грунта

Для устройства контуров заземлений предназначена машина МСКЗ-2, сконструированная на базе экскаватора типа ЭТЦ-161 с использованием вибромолота ВМ-3. Для пропорки грунта, а также для прокладки проводов или тросов грозозащиты при­меняется двухколесный прицепной агрегат ПГЗ-2, оборудо­ванный как пропорочным, так и проводо- или тросоукладочным ножами.

Кабельные переходы под железными и шоссейными дорогами, а также под другими препятствиями, как правило, осуществляются бестраншейной проходкой. Подземные каналы для кабельных переходов создаются двумя способами: продавливанием (проко­лом) грунта и горизонтальным бурением.

Бестраншейная проходка методом прокола осуществляется гидравлическими установками БГ-1 и БГ-3, а также пневмопро-бойником П-4601. На рис. 20 показан гидравлический пресс БГ-3, где У - опорная плита; 2 - рукав; 3 - силовая установка; 4 - гидравлический пресс.

Для бестраншейных прокладок методом прокола (продавлива-ния) применяется также специально оборудованная машина КМ-143М на базе автомобиля ГАЗ-63. Машина КМ-143М оснащена двумя насосами для подачи масла в гидропресс гидробуром, гидрокраном, насосом для откачки воды из котлована и лебедкой для самовытаскивания машины и протяжки кабеля в канализации. Все перечисленное оборудование приводится в действие от двигателя автомобиля через коробку отбора мощности и трансмиссию, предусматривающую независимое" включение каждого агрегата из кабины водителя. Кроме того, машина оснащена комплектом штанг, расширителей, опорных плит для гидробура, вспомога­тельного инструмента, инвентаря и приспособлений.

Бестраншейная проходка методом прокола может также осу­ществляться пневмопробойником П-4601, приводимым в действие воздушным давлением от передвижной компрессорной станции. Этим механизмом можно осуществлять подземные проходки с каналами диаметром от 150 до 250 мм на длине до 50 м. Для осуществления бестраншейных подземных проходок с диаметром скважин 210 мм в песчаных грунтах применяется шнековая машина ДМ-1. В этом случае грунт разрабатывается вращаемой буровой головкой со шнеками. Шнеки удаляют разработанный грунт через обсадные трубы.
