Подпись: Рисунок 2 Полупроводниковые диоды изготовляют из германия, кремния. селена и других веществ. Рассмотрим как создается p-n переход при использовании днорной примеси, этот переход не удастся получить путем механического соеденения двух полупроводников различных типов, т.к. при этом получается слишком большой зазор между полупроводииками.Эта толщина должна быть не больше межатомных растояний. По этому в одну из поврхностей образца вплавляют индий. Вследствие диффузии атомов индии индия в глубь монокристалла германня у поверхности германия преобразуется область с проводимцстью р-типа. Остальная часть образца германии, в которуй атомы индмя нс проникли, по-прежнему имеет проводимосгь n-типа. Между областями возникает p-n переход. Вполупроводниковом диоде германий служит катодом, а индий - анодом. На рисунке 1 показано прямое (б) и обратное (в) подсоеденение диода.

Вольт-Амперная характеристика при прямом и обратном соединении показана на рисунке 2.

Заменили лампы, очень широко используются в техники, в основном для выпрямителей, также диоды нашли применение в различных приборах.

Транзистор.

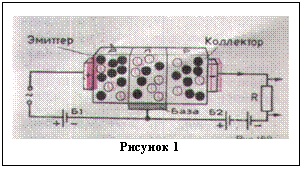

Подпись: Рисунок 3Рассмотрим один из видов транзистора из германия или кремния с введенными в них донорными и акцепторными примесями. Распределение примесей таково, что создается очень тонкая (порядка нескольких микрометров) прослойка полупроводника n-типа между двумя слоями полупроводника р-типа рис. 3. Эту тонкую прослойку называют основанием или базой.В кристалле образуются два р-n-перехода, прямые направления которых противоположны. Три вывода от областей с различными типами проводимости позволяют включать транзистор в схему, изображенную на рисунке 3. При данном включении

левый р—n переход является прямым и отделяет базу от области с проводимостью р-типа, называемую эмитером. Если бы не было правого р –n -перехода, в цепи эмиттер - база существовал бы ток, зависящий от напряжения источников (батареи Б1 и источника переменного напря-

жения) и сопротивления цепи, включая малое сопротивление прямого пе-

Подпись: Рисунок 8рехода эмиттер — база. Батарея Б2 включена так, что правый р-n-переход в схеме (см. рис. 3) является обратным. Он отделяет базу от правой области с проводимостью р-типа, называемой коллектором. Если бы не было левого p—n-перехода, сила тока и цепи коллектора была бы близка к нулю. Так как сопротивление обратного перехода очень велико. При существовании же тока в левом р —n переходе появляется ток и в цепи коллектора, причем сила тока в коллекторе лишь немного меньше силы тока в эмиттере.При создании напряжения между эмиттером и базой основные носители полупроводника р-типа — дырки проникают в базу, гдр они являютс уже леосновными носителями. По-скольку толщина базы очень мала и число основных носителей (электронов) в ней невелико, попавшие в нее дырки почти не объединяются (не рекомбинируют) с электронами базы и проникают н коллектор за счет диффузии. Правый р—n-переход закрыт для основных носителей заряда базы – электронов, но не для дырок. В коллекторе дырки увлекаются электрическим полем и замыкают цепь. Сила тока, ответвляющегося в цепь эмиттера из базы, очень мала, так как площадь сечения базы в горизонтальной (см.рис. 3) плоскости много меньше сечения в вертикальной плоскости. Сила тока в коллекторе, практи чески равная силе тока в эмиттере, изменяется вместе с током в эмиттере. Сопротивление резистора R Подпись: Рисунок 4мало влияет на ток в коллекторе , и это сопротивление можно сделать достаточно большим. Управляя током эмиттера с помощью источника переменного напряжения, включенного в его цепь, мы получим синхронное изменение напряжения на резисторе. При большом сопротивление резистора изменение напряжения на нем может в десятки тысяч раз превышать изменение сигнала в цепи эмиттера.Это означает усиление напряжения. Поэтому на нагрузке R можно получить электрические сигналы, мощность которых во много раз превосходит мощность, поступающую в цепь эмиттера.Они заменяют электронные лампы, широко используются в технике.

3. Типы полупроводниковых приборов.

Подпись:
Рисунок 4

Кроме плоскостныых диодов рис 8 и транзисторов существуют еще и точечные диоды рис 4,. Точечные транзисторы (строение см на рисунке ) перед пременением его формуют т.е. пропускают ток определенной величины, вследствии чего под острием проволоки образуются область с дырочной проводимостью. Транзисторы бывают p-n-p и n-p-n типов. Обозначение и общий вид на рисунке 5.

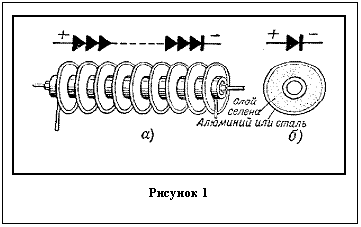

Существуют фото- и термо- резисторы и варисторы вид на рисунке. К плосткостным диодам относятся селеновые выпрямители.Основой такого диода служит стальная шайба , покрытая с одной стороны слоем селена, являющегося полупроводников с дырочной проводимостью вид на рис 7 . Поверхност селена покрыта сплавом кадмия, в результате чего образуется пленка обладающая электронной проводимостью, вследствии чего образуется переход выпремляющий ток.Чем больше площадь, тем больше выпремляемый ток.

4. Призводство

Подпись:
Рисунок 5
Технология изготовления диода такова. На поверхности квадратной пластинки площадью 2-4 см в кв и толщиной в несколько долей миллиметра, вырезанной из кристала полупроводника с электронной проводимостью, расплавляют кусочек индия. Индий крепко сплавляется с пластинкой.При этом атомы индия проникают (диффузируют) в толщу пластинки, образуя в ней область с преобладанием дырочной проводимости рис 6 Получается полупроводниковый прибор с двумя областями различного типа проводимости,а между ними p-n-переход. Чем тоньше пластинка полупроводника. тем меньше сопротивление диода в прямом направлениии, тем больше выправленный диодом ток. Контактами диода служат капелька индия и металлический диск или стержень с выводными проводниками

После сборки транзистора его монтируют в корпус, присоеденяют эл. выводы к контактным пластинам кристалла и выводом корпуса и герметизируют корпус.

5. Область применения

Подпись:
Рисунок 6
Диоды обладают большой надежностью, но граница их пременения от –70 до 125 С . Т.к. у точечного диода площадь соприкосновения очень мала, поэтому токи, которые могут выпремлять такие диоды не больше 10-15 ма. И их используют в основном для модуляции колебаний высокой частоты и для измерительных приборов. Для любого диода существуют некоторые предельно допустимые пределы прямого и обратного тока, зависящих от прямого и обратного напряжения и определяющи его выпремляющие и прочностные св-ва.
