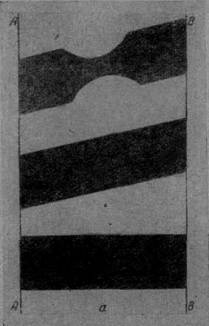

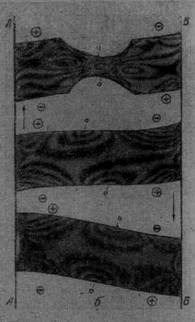

Рис.3. Исследование пластин на сдвиг:

а – расположение резиновых пластин между параллельными планками АА и ВВ; б – картина изохром (стрелками показано направление сдвига); О – нулевые точки, Å и Q - зоны растягивающих и сжимающих напряжений.

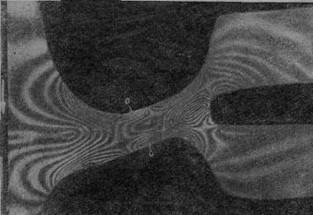

Рис.4. Картина изохром в секторной модели амортизатора шифра 1-1(секторный):

О – нулевые точки

Исследовались модели серийных амортизаторов шифра 1-1 (рис. 4). В этом случае радиус амортизатора немного бо­лее размеров сечения и задачу нельзя решать, как задачу о плоскодеформированном напряженном состоянии. Поэтому дву­мя радиальными сечениями вырезали сектор или элемент пере­менной толщины. Картина полос в этом элементе получена

в монохроматическом свете. Цена полосы является функцией толщины (рис. 5) и определяется по формуле

Ksho = K .so1,0 / h K = tдет./tмод. = P/2prltмод.

где Р—сила, действующаяна амортизатор;

l—ширина детали в данном сечении;

tдет иtмод — средние касательные напряжения в том же сече­нии модели и детали.

Напряжения на свободном контуре (рис. 6) модели определяли по формуле

s1 = 6 Ksho m

Стендовые испытания амортизаторов шифра 1—1 показали,что и в этом случае трещины появляются на контуре в областях наибольших растяжений.

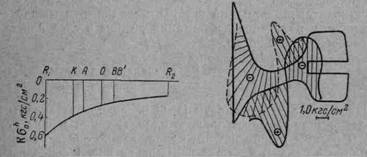

Рис.5. Характер изменения цены Рис.6. Эпюры напряжений в

олосы Ksho вдоль модели шифра в сечениях модели амортизатора

1-1. шифра 1-1;

Буквами обозначены точки сечения. Å и Q - зоны растягивающих и сжимающих

напряжений.

Таким образом, мы привели примеры исследования проч­ности на двух типах резиновых деталей методом фотоупругости. Этим же методом может быть проведено исследование напря­женного состояния других деталей. Очевидно, оптический метод может быть также применен для исследования релаксации на­пряжений, герметичности, динамики и т. д.

СТОЙКОСТЬ РЕЗИН К ВОЗДЕЙСТВИЮ АТМОСФЕРЫ, АГРЕССИВНЫХ СРЕД, РАДИАЦИИ

Резиновые изделия, так же как и большинство других мате­риалов, работают в определенной среде. Даже та среда, кото­рую считают привычной для живых организмов — воздух, обычные атмосферные воздействия — солнечное излучение, следы озона, влага, не является безобидной и инертной для резин. Рас­ширение международных связей и технических возможностей приводит к необходимости изготавливать резино-техническиеизделия для наиболее трудных естественных условий — тропики, арктика, космос; кроме того, стремительное развитие техники Предъявляет к резинам все более жесткие требования по их ра­ботоспособности в специальных условиях — воздействия радиации, открытого пламени, масел, кислот и других химически аг­рессивных веществ, а также сочетания агрессивных сред и напряжения. Последнее условие наиболее опасно.

В данном сообщении коротко освещены следующие положе­ния: 1) принципиальная разница в поведении напряженных и ненапряженных резин и вопросы, возникающие по методам испы­таний; 2) требования, предъявляемые к резинам по работоспо­собности в различных средах в напряженном и ненапряженном состоянии.

Опыт и теоретическое рассмотрение показывают, что дей­ствие напряжения накладывает свою специфику на разрушение материалов под влиянием других факторов и часто приводит к качественно иным закономерностям. Если говорить о наиболее разрушающем виде напряжений — растягивающих напряже­ниях, — то скорость разрушения напряженного материала под влиянием агрессивных воздействий обычно определяется ско­ростью химического взаимодействия, а ненапряженного — ско­ростью диффузии. Это обусловливает различные температурные зависимости и разный порядок расположения резин в напряжен­ном и ненапряженном состоянии по их стойкости в агрессивных средах. В связи с этим необходимо оценивать стойкость резин к агрессивным воздействиям не только в ненапряженном состоянии, но и при одновременном действии напряжения. Так как ре­зультативное воздействие определяется соотношением интенсивностей химического и механического факторов, спецификой та­ких испытаний должны быть испытания при нескольких соот­ношениях этих факторов. Это достигается либо испытаниями при разных концентрациях агрессивной среды (например, при испытаниях на озонное и свето-озонное старение) либо испыта­ниями при разных напряжениях (испытания в кислотах). В наи­более сложных случаях рекомендуется изменять и то и другое. Зависимости показателя скорости разрушения — времени до разрыва (tр) — как от концентрации с агрессивной среды, так и от напряжения носят сложный характер. При малых кон­центрациях среда практически не влияет на tр (происходит ста­тическая усталость материала), а при больших—наблюдается степенная зависимость tр = kс-n

Кривая зависимости tр от напряжения при наличии корро­зионного растрескивания проходит через минимум и максимум из-за развивающихся в резине с ростом деформаций ориентационных явлений и связанного с ними упрочнения. Таким обра­зом, количественная и даже качественная относительная оценка резин по их агрессивной стойкости в напряженном состоянии должна проводиться с учетом экстремальной зависимости их свойств от деформации. О сопротивляемости резин более слож­ным видам разрушения, в частности износу в присутствии агрес­сивных сред, практически нет опубликованных данных. Однако имея в виду многообразие этого явления даже в отсутствие аг­рессивных сред, можно понять его сложность при одновремен­ном агрессивном воздействии. Особенно большое значение пред­ставляет выяснение закономерностей износа по гладкой поверх­ности (для подвижных уплотнений) и гидроабразивного износа под действием различных пульп — песок в воде, флотационные пульпы, суспензии красителей в спирто-щелочном растворе, ме­таллические детали в серной кислоте (травление) и т. д. Зако­номерности гидроабразивного износа другие, чем износа по за­крепленному абразиву; в частности, наиболее стойкими в воз­духе и воде оказываются ненаполненные эластичные резины в отличие от обычного абразивного износа.

Воздействие напряжения вносит свою специфику и при об­лучении резин. Помимо химических превращений под влиянием g-излучения, резко увеличивается подвижность молекул, а сле­довательно, и скорость релаксационных процессов

Атмосферное старение

Как известно, на открытом воздухе в нижних слоях атмо­сферы резины подвергаются воздействию следов озона и сол­нечного света, вызывающих растрескивание напряженных изде­лий. По отношению к озону резины можно разделить на две группы:

1) Особо стойкие—из каучуков, не содержащих двойных связей (фторкаучуки, СКТ, СКУ, СКЭП, СХПЭ, тиокол), относящиеся к группе спецкаучуков. Резины из этих каучуков могут работать в атмосферных условиях неопределенно долгое время, не подвергаясь озонному растрескиванию.
