КЕРАМИЧЕСКИЕ МАТЕРИАЛЫ

Керамика - неорганический материал, получаемый из отформованных минеральных масс в процессе высоко температурного обжига. В результате обжига (1200-2500ОС) формируется структура материала (спекание), и изделие приобретает необходи­мые физико-механические свойства.

Техническая керамика включает искусственно синтезирован­ные керамические материалы различного химического и фазового состава; она обладает специфическими комплексами свойств. Такая керамика содержит минимальное количество или совсем не содержит глины. Основными компонентами технической керамики являются оксиды и бескислородные соединения металлов. Любой керамический материал является многофазной системой. В кера­мике могут присутствовать кристаллическая, стекловидная и газо­вая фазы.

Кристаллическая фаза представляет собой определенные хи­мические соединения или твердые растворы. Эта фаза составляет основу керамики и определяет значения механической прочности, термостойкости и - других ее основных свойств.

Стекловидная фаза находится в керамике в виде прослоек стекла, связывающих кристаллическую "'фазу. Обычно керамика содержит 1 - 10 % стекло фазы, которая снижает механическую прочность и ухудшает тепловые показатели. Однако стеклообра­зующие компоненты (глинистые вещества) облегчают технологию изготовления изделий.

Газовая фаза представляет собой газы, находящиеся в порах керамики; по этой фазе керамику подразделяют на плотную, без открытых пор и пористую. Наличие даже закрытых пор нежела­тельно, так как снижается механическая прочность материала;

Большинство видов специальной технической керамики обла­дает плотной спекшейся структурой поликристаллического строения, для ее получения применяют специфические технологические приемы.

Керамика на основе чистых оксидов. В производстве оксидной керамики используют в основном следующие оксиды: Аl2О3 (ко­рунд), ZrO2, MgO, СаО, ВеО, ThO2, UO2. Структура керамики однофазная поликристаллическая. Кроме кристаллической фазы может содержаться небольшое количество газов (поры) и стекло­видной фазы, которая образуется в результате наличия, примесей в исходных материалах. Температура плавления чистых оксидов превышает 2000ОС, поэтому их относят к классу высокоогнеупоров. Как и для других неорганических материалов, оксидная керамика обладает высокой прочностью при сжатии по сравнению с проч­ностью при растяжении или изгибе; более прочными являются мелко кристаллические структуры, так как при крупнокристалли­ческом строении на границе между кристаллами возникают значи­тельные внутренние напряжения.

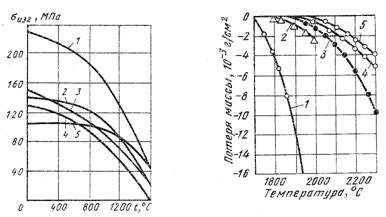

С повышением температуры прочность керамики понижается (рис.1.). При использовании материалов в области высоких температур важным Свойством является окисляемость. Керамика из чистых оксидов, как правило, не подвержена процессу окисле­ния.

Керамика на основе А12О3 (корундовая) обладает высокой проч­ностью, которая сохраняется при высоких температурах, хими­чески стойка, отличный диэлектрик. Термическая стойкость корунда невысокая. Изделия из него широко применяют во многих областях техники: резцы, используемые при больших скоростях резания, калибры, фильеры для протяжки стальной проволоки,

детали высокотемпературных печей, подшипники печных конвей­еров, детали насосов, свечи зажигания в двигателях внутреннего сгорания. Керамику с плотной структурой используют в качестве вакуумной, пористую - как термоизоляционный материал. В ко­рундовых тиглях проводят плавление различных металлов, окси­дов, шлаков. Корундовый материал микролит (ЦМ-332) по свой­ствам превосходит другие инструментальные материалы, его плот­ность до 3960 кг/м3, σсж до 5000 МПа, твердость 92-93 HRA и красностойкость до 1200 ОС, Из микролита изготовляют резцовые пластинки, фильеры, насадки, сопла, матрицы и др.

Особенностью оксида циркония (ZrO2) является слабокислотная или инертная природа, низкий коэффициент теплопроводности. Рекомендуемые температуры применения керамики из ZrO2 2000­-2200 ОС; она используется для изготовления огнеупорных тиглей для плавки металлов и сплавов, как тепловая изоляция печей, аппаратов и реакторов, в качестве покрытия на металлах для защиты последних от действия температур.

Керамика на основе оксидов магния и кальция стойка к действию основных шлаков различных металлов, в том числе и щелочных. Термическая стойкость их низкая. Оксид магния при высоких температурах летуч, оксид кальция способен к гидратации даже на воздухе. Их применяют для изготовления тиглей, кроме того, MgO используют для футеровки печей, пирометрической аппара­туры и т. д.

Керамика на основе оксида бериллия отличается высокой тепло­проводностью, что сообщает ей высокую термостойкость. Проч­ностные свойства материала невысокие. Оксид бериллия обладает способностью рассеивать ионизирующее излучение высоких энер­гий, имеет высокий коэффициент замедления тепловых нейтронов, применяется для изготовления тиглей для плавки некоторых чистых металлов, в качестве вакуумной керамики в ядерных реакторах. Летучесть спеченных оксидов в вакууме показана на рис.2.

Керамика на основе оксидов тория и урана имеет высокую температуру плавления, но обладает высокой плотностью и радио­активна. Эти виды керамики применяют для изготовления тиглей для плавки родия, платины, иридия и других металлов, в конструк­циях электропечей (ThO2), для тепловыделяющих элементов в энергетических реакторах (UO2).

Основные свойства керамики на основе чистых оксидов приве­дены в табл.1.
