Введение

Обработка древесины - одно из наиболее древних ремесел. Инструмент и приемы обработки древесины широко известны.

Приемы обработки дерева при постройке авиационных моде­лей очень многообразны: это раскалывание, точение, строгание, фанерование, долбление, сверление, гнутье, склеивание и др.

Незнание элементарных приемов обработки и наладки инст­румента вызывает излишние трудности в работе и подчас даже отбивает желание работать. Можно заметить, как начинающий моделист, пользуясь тупой пилой, долго трудится и, не получив желаемых результатов, раскалывает доску вдоль слоя топором или ножом. Часто это приводит к порче детали. Получаемые при этом остатки материала, как правило, нельзя использовать, и они те­ряют свою ценность. Работа острым, исправным и соответствую­щим своему назначению инструментом всегда эффективна и не требует больших физических усилий.

Обрабатывать древесину можно вручную, с применением механизированных инструментов и на станках.

Для обработки деревянных деталей применяют столярный, а также специальный модельный инструмент.

Каждому моделисту необходимо иметь набор столярного ин­струмента, а в модельных мастерских, кроме того, должны быть небольшие деревообрабатывающие станки

Разметка и разметочный инструмент

Прежде чем начинать обработку детали, нужно разметить за­готовку. От правильности и точности разметки во многом зависит качество детали. Даже небольшие ошибки в нанесении разметоч­ных линий могут повлечь за собой непоправимый брак. Несмотря на кажущуюся простоту этой ра­боты и несложность применяемого инструмента, не­обходимо быть очень внимательным, а по оконча­нии разметки тщательно проверить сделанные по­строения.

Для проведения линий в столярном деле при­меняют рейсмас, чертилку и циркуль с остро зато­ченными ножками. При изготовлении же летающих моделей эти инструменты используют реже, так как они глубоко надрезают поверх­ность деталей, значительно уменьшая их прочность. Следует иметь в виду, что на гладких по­верхностях, предназначенных для полирования или покрытия нитролаками, от этих инструментов остаются глубокие, трудно устранимые следы.

Для проведения линий при разметке лучше всего пользо­ваться простым графитовым карандашом. Для разметки деталей из твердых пород дерева применяются карандаши ТМ, Т, 2Т и ЗТ, для мягких пород, например, для липы или ели - карандаши М.

Для разметки применяется следующий инструмент.

Линейка металлическая или деревянная с миллиметровыми делениями служит для измерения и откладывания размеров. При разметке также можно пользоваться складным метром или сталь­ной рулеткой, для размеров менее 100 мм - штангенциркулем.

Угольник металлический служит для разметки прямых углов и их проверки. Правильность таких угольников проверяется сли­чением их с контрольным угольником. Если контрольного уголь­ника нет, то на ровной доске с прямой кромкой проводят по угольнику линию, затем угольник поворачивают на другую сто­рону и проводят рядом с первой линией вторую.

Если линии получились параллельными, угольник верен.

Малка служит для откладывания углов и их проверки. Уста­навливают малку на желаемый угол с помощью транспортира или угломера.

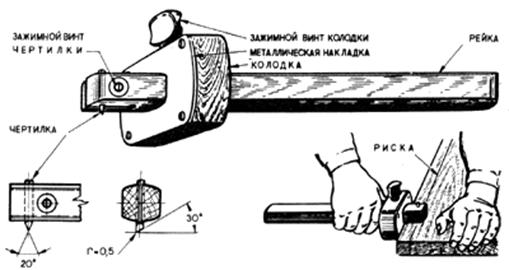

Рейсмас служит для нане­сения линий, параллельных кромке.

Тонкую фанеру, картон и целлулоид рейсмасом можно не только размечать, но и резать. Для этого чертилку рейсмаса нужно заточить в виде резца.

ПИЛЕНИИ ДРЕВЕСИНЫ и древесных МАТЕРИАЛОВ.

Задачей является не просто разделение древесины, а выпол­нение размерной операции по обработке поперечных, продоль­ных, косых, наклонных плоскостей с помощью пилы. В идеале плоскость, полученная пилением, не подвергается никакой после­дующей обработке и является геометрически и размерно-точной.

На сегодняшний день лучшим инструментом для ручного пи­ления в домашних условиях является ножовка с универсальным зубом с шагом 2,5 . 4,5 мм. Такая ножовка позволяет произво­дить точное пиление в любом направлении и является универ­сальной в хозяйстве. Она также хороша в профессиональном деле. Ножовкой можно выполнить пропилы в древесине в любом на­правлении шириной пропила величиной с толщину развода но­жовки и более, т.е. одной только ножовкой можно оформить паз шириной от величины развода ножовки (1,5 - 2 мм) до 4 - 5 мм и более. Более широкие пазы выполняются с помощью ножовки и стамески. Ножовкой можно очень точно и лучше чем на­пильником подправить боковые поверхности шипа.

Универсальная заточка зуба по форме ближе к зубу для про­дольного пиления и поэтому исходным при заточке является именно он. Практикой проверены несколько типов заточки (см. приложение). При разной трудоемкости они дают сравнимые ре­зультаты. Поэтому способ заточки можно выбирать по форме зуба пилы, напильника, оснастки и своего навыка в заточке пил. Но­жовка, как и любой режущий инструмент, должна быть всегда остро заточена, быть прямолинейной, иметь соответствующий развод, иметь удобную рукоять.

Теперь, собственно, о пилении. Прежде всего, необходимо выбрать удобную позу. Ноги расставлены, спина прямая, наклон туловища осуществлен в тазобедренных суставах, упор на левую (для правши) руку. Положение равновесное, устойчивое, ком­фортное.

Пиление осуществляется по разметочной линии, срезая поло­вину ее со стороны удаляемого материала, т.е. всегда линия раз­метки (половина ее) остается в детали (в теле детали). Удобнее, ко­гда линию разметки наблюдаешь слева от ножовки. Это достига­ется расположением заготовки. При достижении определенного навыка пропил также легко выполняется и слева от линии.

Сама заготовка при пилении должна быть закреплена, за­фиксирована в тисках, или на специальных упорах с прижимом неработающей рукой. Размерное пиления всегда (в большинстве случаев) осуществляется с лицевой стороны заготовки горизонтальным движением ножовки. Особое вни­мание обращаем на прямолинейность движения ножовки как в горизонтальной, так и в вертикальной плоскостях. Все тело, ноги, спина, шея, опорная рука расслаблены. Работающая рука без на­пряжения удерживает ножовку, мышцы задействованы только те, что необходимы для удержания ножовки и ее перемещения. Про­верьте, не включены ли мышцы противодействия (сгибатели-раз­гибатели и наоборот).

Запил (начало пиления) производится наклонной ножовкой движением от себя с дальнего края разметочной линии. Удержи­вая ножовку навесу, делаем одно-два плавных движений ножовки над разметочной линией. Наблюдаем прохождение кромок зубьев ножовки относительно линии, корректируем ее положение и на движении от себя легко касаемся ножовкой заготовки. Главное - не срезать линию. Если запил прошел отступя от линии в сторону снимаемого материала, то это легко поправляется. Ножовка на­клоняется на угол примерно 10° к горизонту (практически ло­жится на заготовку) зубьями в сторону желаемого смещения запила и делается несколько легких продольных движений ножовки прак­тически без нажима до достижения зубьев ножовки разметочной линии. Не останавливая продольных движений ножовки, она по­ворачивается в вертикальное (или другое необходимое) положение и продолжается запил. При погружении ножовки в материал на глубину ~ 2 мм ножовка из наклонного положения переводится в горизонтальное без остановки ее продольных движений. Во время пиления давить на ножовку не следует - она как бы сама пилит и выбирает необходимую для нее оптимальную глубину резания (толщину снимаемых стружек).
