Наиболее часто цепь тока через человека возникает по пути «правая рука – ноги». Опастность различных петель тока можно оценить по Таблице 1 по относительному количеству случаев потери сознания во время воздействия тока (графа 3). Опасность петли можно оценить так же по значению тока, проходящего через область сердца: чем больше ток, те опаснее петля. При наиболее распространенных путях в теле человека через сердце протекает 0,4-7% общего тока (графа 4). Наиболее опасными являются петли «голова – ноги», «голова – руки», когда ток может проходить через головной и спинной мозг – они очень редки. Следовательно по опасности «правая рука – ноги» по частоте занимает II место. Наименее опасный путь – «ноги – ноги», который именуется «нижней петлей» и возникает при шаговом напряжении. Опасность непрямого действия тока на сердце и другие жизнено важные органы при «нижней петле» сохраняется.

Критерии безопасности электрического тока.

Исходя из формулы (1), можно определить величину допустимого напряжения, при котором прохождение тока через человека будет безопастным:

, или

принимая Rч = 1000 Ом, получим Umax ≤ 50 В (границей опасного для человека напряжения считают 40 В). Если же сопротивление человеческого тела падает (при работе в котлах, резервуарах, цистернах), то допустимое напряжение должно быть изменено:

(что тоже согласуется с указаной величиной допустимого в данных условиях напряжения 12 В).

Защитные меры и средства защиты от поражения электрическим током и создаются с учетом допустимых для человека значений тока при данной длительности и пути его прохождения через тело и сответствующих этим токам напяжений прикосновения. Стандарт предусматривает нормы для электроустановок при нормальном рабочем режиме их работы.

Таблица 2. Наиболее допустимое напряжение прикосновения Uпр и токи I, проходящие через человека, при нормальном режиме:

Род ичастота тока	Наибольшие допустимые значения
	Uпр, В	I, мА
Переменный, 50 Гц	2	0,3
Переменный, 400 Гц	3	0,4
Постоянный	8	1,0

Таблица 2. Наиболее допустимое напряжение прикосновения Uпр, проходящие через человека, при аварийном режиме производственных электроустановок переменного тока 50 Гц напряжением выше 1000 В с глухо заземленными нетралями:

Продолжительность воздействия тока, с	До 0,1	0,2	0,5	0,7	1,0	Более1,0 до 5,0
Наиболее допустимое значение Uпр, В	500	400	200	130	100	65

Контроль предельно допустимых уровней напряжения прикосновения и тока должен осуществляться измерением этих величин в местах, где может произойти замыкание электрической цепи через тело человека.

3. Условия поражения электрическим током.

Случаи травматизма от воздействия электрического тока на человеческий организм могут произойти при возникновении электрической дуги короткого замыкания- это ожоги.При возникновении высокого напряжения в момент включения тока возникает ожог на руке, если она будет находиться вблизи контактов. Но непосредственно опасность поражения электрическим током возникает при прикосновении к токоведущим частям электроустановок.Однако условием поражения током является и переход электрического тока из одного напряжения в другое.Возможны два случая перехода напряжени: с токоведущих частей высшего напряжения на токоведущие части низшего напряжения и с токоведущих частей на металлические конструкции.

Например, при повреждении обмоток трансформатора 6600/400В в сети напряжением 400В может возникнуть пожар, разрушиться изоляция электрооборудования и произойти поражение человека электрическим током.Подобную опасность представляет и замыкание между собой проводов линий электропередачи различного напряжения.

Источником частых производственных электротравм является переход в электроустановках до 1000В напряжения на металлические конструкции.При отсутствии защитных средств и устройств появление напряжения на металлических конструкциях электроустановки создает неизбежную угрозу поражения электротоком обслужевающего персонала.Предупреждение опасности осуществляется специальными устройствами в виде заземлений и защитных отключений.

Технические способы и средства защиты.

Защита от опасности перехода напряжения со стороны высшего напряжения на сторону низшего напряжения осуществляется путем заземления нейтрали сети низшего напряжения. Такое заземление токоведущих частей называется рабочим заземлением.

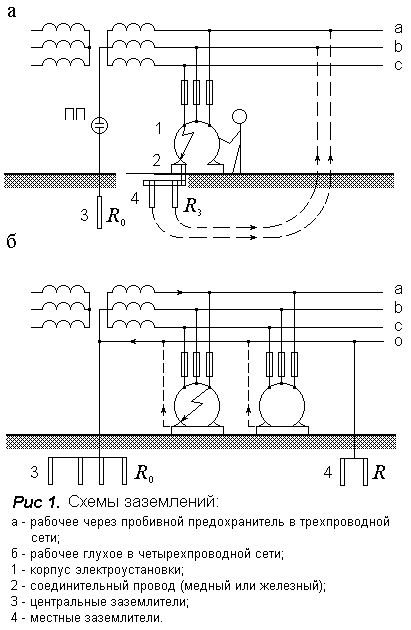

Рабочее заземление выполняется или через пробивной предохранитель ПП (рис.1,а), если сеть трехпроводная,или наглухо (рис.1, б), если сеть четырехпроводная.

В нормальных условиях подобная система работает как система с изолированной нейтралью. При переходе высшего напряжения на сторону низшего происходит пробой воздушного зазора между дисками через отверстия в слюдяной прокладке. В этом случае сеть окажется заземленной и произойдет или автоматическое отключение сети со стороны высшего напряжения, или напряжение нейтрали сети со стороны низшего напряжения ограничится относительно земли допустимой величиной. Величина сопротивления рабочего заземления R0 на стороне низшего напряжения зависит от того, заземлена или нет сеть высшего напряжения.

Для заземляющего устройства, одновременно используемого для электроустановок напряжением до 1000В и выше, наивысшее допустимое сопротивление в период наименьшей проводимости почвы расчитывается по формуле:
