v = 300 м/мин); Е — механический эквивалент теплоты (Е = 427 *10 -3 кгс м/ккал);

с — теплоемкость нагретой стружки в ккал/кгс град; d — плотность стружки (7,8 *10-6 кгс/мм3);

b — ширина среза в мм; а — толщина среза в мм.

Рис. 2. Схема сил, действующих в процессе резания (а)

и схема контакта стружки и резца (б)

Принимая — р кгс/мм2 (удельная сила резания) и пренебрегая значением , получим

Покидая зону деформации, нагретая до температуры стружка трется по передней поверхности резца со скоростью на площади контакта шириной b и длиной l (рис. 2, б).

Теплота работы силы трения по передней грани в единицу времени

Чтобы определить температуру на передней поверхности резца, полученную в результате трения стружки, будем рассматривать резец как твердый стержень с поперечным сечением, равным bl,на одной стороне которого поддерживается постоянная температура . Для решения поставленной задачи используется уравнение теплопроводности

,

где — температуропроводность; — теплопроводность резца; с' — теплоемкость резца; d'— плотность; — время, в течение которого стружка проходит площадь контакта длиной l;

.

Решая уравнение по М. П. Левицкому, при начальных и граничных условиях при x = 0, при , получим уравнение

,

где — температура, возникающая от теплоты трения в данной точке и в данный момент времени ; — глубина, на которую проникает теплота трения за время .

Минуя промежуточные вычисления и пренебрегая температурой внешней среды, получим

.

Суммируя температуры деформации стружки и трения ее по передней поверхности инструмента, получим температуру резания, т. е. среднюю температуру на площади контакта стружки и инструмента,

.

Формула показывает закономерность изменения температуры резания в зависимости от разных факторов. На основе ее построены графики изменения составляющих температуры резания в зависимости от скорости резания для минералокерамического (рис.3, а) и для твердосплавного резца (рис. 3, б). Как видим, с увеличением скорости резания уменьшается температура деформации, но возрастает температура трения. В результате температура резания повышается, но в значительно меньшей степени, чем сама скорость.

Вместе с тем при одних и тех же условиях температура резания получается более высокой при работе минералокерамическим резцом (рис. 3, а) сравнительно с твердосплавным (рис. 3, б), что подтверждается практикой.

Надо ожидать, что температура резания в действительности должна быть более высокой, чем это получается расчетом по теоретической формуле, так как здесь не учтена теплота трения по задней поверхности резца. Последняя будет все более проявляться с увеличением скорости резания по мере затупления резца; при этом особенно заметно будет повышаться температура обрабатываемой детали.

Обрабатываемая деталь нагревается в основном теплотой деформации. Очевидно температура детали должна уменьшаться с увеличением скорости резания, поскольку при этом уменьшается (рис. 3). Подобный вывод подтверждается на практике при работе острым резцом в нормальных условиях. Однако по мере затупления резца и значительного уменьшения

100 200 300 100 200 500 Скорость резания v, м/мин Скорость резания v, м/мин

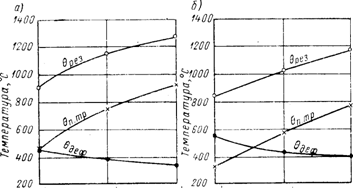

Рис. 3. Изменение составляющих температур резания при обработке стали: а — для

минералокерамического резца; б — для твердосплавного резца; сталь ОХН4М; t = 2 мм;

s = 0,14 мм/об; = 10°

заднего угла и угла в плане положение меняется. В этом случае с увеличением силы трения заметно растут работа и теплота трения по задней поверхности резца, и поэтому температура детали повышается с увеличением скорости резания v. На рис. 4 показано изменение температуры детали при фрезеровании резьбы вращающимся резцом (вихревое нарезание). Замечаем неизменное повышение температуры детали по мере затупления резца. Вместе с тем температура обрабатываемой детали уменьшается с увеличением подачи s. Это вполне закономерно, так как с увеличением s сила трения на задней поверхности резца остается почти неизменной, но при определенной длине детали сокращается относительный путь резца (время обработки) и, следовательно, уменьшается работа силы резания.

Сложнее обстоит дело с температурным полем резца. Можно было бы предполагать, что наибольшая температура должна быть вблизи режущей кромки, так как здесь располагаются основные источники теплоты На рис. 5 схематично представлено температурное поле стружки и резца, составленное Н. И. Резниковым по опытным данным других исследователей. Линии постоянных температур т . т (изотермы) в стружке расположены параллельно поверхности сдвига (ориентировочно), а у резца почти концентрично вокруг режущей кромки. В этом случае согласно теории теплопроводности тепловые потоки должны быть направлены нормально изотермам; в схеме они показаны соответствующими кривыми со стрелками: п — в деталь; п' — в стружку; k — в резец.

Наиболее высокие температуры наблюдаются вблизи режущей кромки и в зоне нароста В действительности положение более сложное, так как температура резания зависит и от длины кон- такта поверхности резания и стружки по задней и передней поверхностям инструмента. Чем меньше длина контакта на задней поверхности, тем ниже среднее значение температуры резания и тем ближе к режущей кромке располагается ее максимум. С уменьшением длины контакта стружки с передней поверхностью средняя температура также снижается, но максимум температуры удаляется от режущей кромки. При скоростной обработке температура в зоне резания доходит до 800° С, а на поверхности трения по передней грани достигает даже 1200° С и выше. Низкая теплопроводность твердых сплавов и особенно минералокерамики является
