Разложение СаСО3 происходит не сразу во всей массе куска, а начинается с его поверхности и постепенно проникает к внутренним его частям. Скорость движения с зоны диссоциации внутрь куска увеличивается с повышением тем-ры обжига. В частности при 800˚С скорость перемещения зоны диссоциации составляют примерно

2 мм, а при 1100˚С - 14 мм в час, т.е. идет быстрее.

Качество воздушной извести исходя из выше изложенного , будет определяться тем-рой обжига. Так средняя плотность извести полученной при 850-900˚С , достигает 1.4-1.6 г/см3 , а для извести обоженной при 1100-1200˚С она повышается до 1.5-2.5 г/см3 и более (в куске). При обжиге идёт быстрая перестройка тригональной кристаллической решетки кальцита в кубический оксид кальция.

Декарбонизация известняков при низких тем-рах (800-850˚С) приводит к образованию оксида кальция в виде массы губчатой структура, сложенной из кристаллов размером около 0.2-0.3 мкм и пронизанной тончайшими капиллярами диаметром около 8*10-3.

Удельная поверхность такой извести, достигающая порядка 50 м2/г должна бы предопределять высокую реакционную способность продукта при взаимодействии в водой. Однако этого не наблюдается, по-видимому , потому, что проникновение воды через узкие поры в массу оксида кальция затруднено.

Повышение тем-ры обжига до 900˚С и особенно до 1000˚С обуславливает рост кристаллов оксида кальция до 0.5-2 мкм и значительное уменьшение удельной поверхности до 4-5 м2/г, что должно бы отрицательно отражаться на реакционной способности продукта. Но одновременное возникновение крупных пор в массе материала создаёт предпосылки к быстрому проникновению в него воды и энергичному их взаимодействию. Наиболее энергичным взаимодействием характеризуется известь полученная обжигом известняка при тем-рах 900˚С. Обжиг при более высоких тем-рах приводит к дальнейшему расту кристаллов оксида кальция до 3,5-10 мкм, уменьшению удельной поверхности, усадки материала и понижению скорости взаимодействия его с водой.

Некоторые примеси в известняках, особенно железистые, способствуют быстрому росту кристаллов оксида Са и образованию пережога и при тем-рах около1300˚С. Это вызывает необходимость обжигать сырьё с такими примесями и при более низких тем-рах.

Пережог в извести вредно сказывается на качестве изготовляемых на ней растворов и изделий. Запоздалое гашение такой извести протекающей обычно уже в схватившемся растворе или бетоне вызывают мех. напряжения и в ряде случаев разрушению материала. Поэтому наилучшеё будет известь обоженная при минимальной тем-ре, обеспечивающей полное разложения углекислого Са и экономию топлива

2. СПЕЦИАЛЬНЯ ЧАСТЬ

Разработанный передел состоит из добычи сырья , транспортирования, хранения , дробления, и обжига.

Транспортировка может производиться ленточными конвейерами, если расстояние от карьера до завода не более 5 км, железнодорожным транспортом. Выбираем автотранспорт , что упростит подъезд к карьеру и механизацию на заводе при выгрузке.

Хранение может быть в открытых и закрытых складах. Сейчас применяют закрытые склады, так как они защищают от агрессии среды.

Дробление может производится в щековых дробилках, если загрузочный материал твердый или средней твёрдости. Недостатком щековой дробилки является большое количество расходуемой энергии, большие потери мощности, дают зерна лещадкой формы.

Т.к. загруженный материал (известняк ракушечник ) мягкий , то выбираем конусную дробилку. Преимуществом конусной дробилки является отсутствие холостого хода, а следовательно меньший расход энергии, меньшая мощность электродвигателя.

Недостатки : сложные по конструкции и требуют строгого соблюдения технологических условий на монтаж, систематического ухода и обслуживания квалифицированным персоналом.

2-2 Расчёт разрабатываемого передела.

Определение годового фонда рабочего времени:

Тгод=(Д-В-П)∙С∙Тсм;

Тгод=(365-100-10) ∙8∙1=2040ч.

Тгод – годовой фонд рабочего времени технологического передела,ч;

Д =365 – количество календарных дней в году;

В – число выходных дней. При пятидневной рабочей неделе с учётом

4-х рабочих суббот в году;(В=52∙2-4=100)

П – расчетное количество праздничных дней в году; П=10

С – количество смен в сутки С=1;

Тсм – продолжительность смены; Тсм=8ч.

Далее рассчитываем материальный баланс заданного технологического процесса. Вид материального баланса зависит от поставленной задачи. Например , материальный баланс по компоненту может быть досчитан по формуле:

,

если Мо и Мп заданны в процентах от Мн,

где Мн – количество сырья, которое должно поступить на переработку за год.

Мп – технологические потери; Мп=3,5

Мо=0 – количество отходов.

Мк – количество материала в полезном продукте, выпускаемом в год.

,

где Пгод – годовая производительность предприятия в натуральных

единицах.

M – количество материала в единице продукции; m=1,1

Мк= 60000∙1,1=66000 (м3/год)

(м3/год)

По данным материального баланса заданного передела определяют его необходимую часовую производительность:

, где

Птреб – требуемая часовая производительность аппарата.

Мвозв – количество материалов , повторно вводимых в процесс при

работе аппарата в замкнутом цикле; Мвозв=0.

Птреб=33,5 м3/ч.

2-3 Расчёт аппарата.

Необходимое количество аппаратов для реализации заданного процесса определяют по формуле:

,

где Р – необходимое количество единицу оборудования.

Птреб – необходимая часовая производительность

рассчитываемого процесса.

Кр – коэффициент резерва производительности. Этот

коэффициент должен быть больше 1,05;

Пэ – эксплуатационная производительность подобранного аппарата.

Р=0,054 следовательно 1 дробилкаККД 1200/150

РАСЧЕТ КОНУСНОЙ ДРОБИЛКИ

Общие сведения о конусных дробилках.

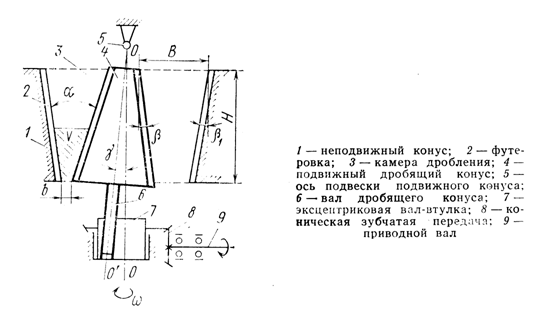

В конусных дробилках дробящим органом является подвижный конус , помещенный внутри неподвижного конуса (рис 2.1.)

Рис. 2.1 Схема устройства конусной дробилки крупного дробления.

Дробление материала осуществляется в кольцевом рабочем пространстве между двумя усечёнными конусами. Подвижный конус плотно насажен на вал, нижний конец которого свободно входит в отверстие, эксцентрично расположенное на валу.

Конусные дробилки характеризуются: Б – ширина загрузочного отверстия, В – ширина разгрузочной щели, С – наименьший размер щели дробилки.
