Рис. 3. Приток грунтовых (а) и напорных (б) вод соответственно к шахтному (несовершенному) и трубчатому (совершенному) колодцам: 1 - водоприемные отверстия; 2 - ствол; 3 - оголовок; 4 - крышка; 5 - вен­тиляционная труба; 6 - отмостка; 7 - водоотводящая канава; 8 - глиняный замок; 9 - напорный трубопровод; 10 - насос; 11 - кривая депрессии; 12 -. приемный клапан; 13 - обратный фильтр; 14 - водоупор; 15 - шахта; 16 -обсадные трубы; 17 - водоподъемные трубы; 18 - водоупорная кровля; 19 - фильтр; 20 - отстойник.

Трубчатые колодцы применяют при глубоком залегании водоносных пла­стов и их значительной мощности. Отличительная особенность трубчатых ко­лодцев - малый диаметр и большая длина цилиндрической части. Трубчатые ко­лодцы могут быть использованы для получения подземных безнапорных и на­порных вод. Колодец может быть доведен до подстилающего водоупорного пла­ста (совершенный колодец, рис. 36) или оканчиваться в толще водоносного пла­ста (несовершенный колодец). Для водоснабжения крупных объектов предусматривают несколько трубчатых колодцев, объединяемых в общую систему водо­сборных сооружений.

2.4. Шахтные колодцы.

Шахтные колодцы сооружают из бетона, железобетона, кирпича, бута и де­рева для приема обычно безнапорных вод при относительно небольшой глубине их залегания (до 40 м). Обычно шахтные колодцы не доходят до водоупора (ко­лодцы несовершенного типа) и получают воду через днище и отверстия в стенках (рис. За). Шахтные колодцы имеют значительную площадь поперечного сечения и небольшую вертикальную часть. На дне и в отверстиях стен шахтных колодцев размещают фильтры для предотвращения попадания в них частиц породы.

2.5. Лучевой водосбор.

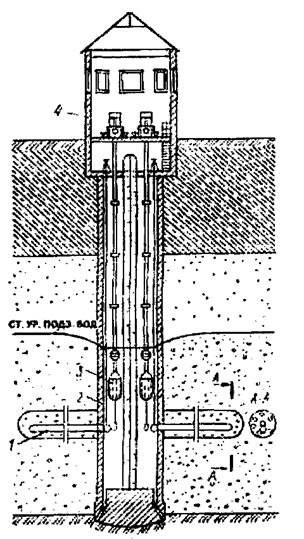

Лучевой водосбор является сооружением инфильтрационного типа, исполь­зуемым для забора подрусловых и подземных вод из водоносных пластов не­большой мощности, лежащих на глубине до 20 м. Вода отбирается перфориро­ванными трубчатыми дренами, расположенными в пределах водоносных пород и присоединяемыми радиально к сборному шахтному колодцу (рис. 5).

2.6. Каптажные водосборные сооружения.

Каптажные водосборные сооружения устраивают двух типов: для каптажа восходящих родников водоприемные сооружения представляют собой шахты или резервуары, размещаемые над местом наиболее интенсивного выхода подземных вод (рис. 6а); для каптажа нисходящих родников сооружают приемные камеры, располагаемые в месте интенсивного выхода родниковой воды (рис. 6б). В стенке камеры, обращенной к фронту поступления подземных вод, предусматривают во­доприемные окна.

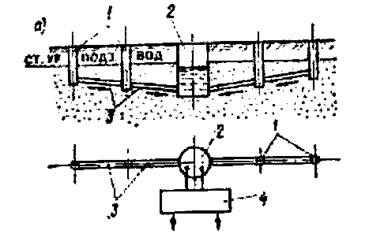

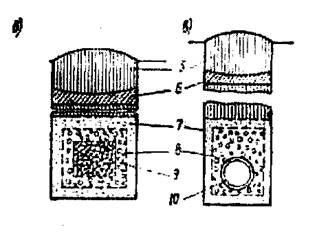

Рис. 4. Схема горизонтального водосбора (а) и конструкции дрен из щебня (б) и бетонных труб (в, г):

I - смотровые колодцы; 2 - водосборный колодец: 3 - дренажные трубы; 4- насосная станция; 5 - насыпной грунт; 6 - глиняный экран; 7 - песок; 8 - гравий; 9 - щебень; 10 - труба с отверстиями для входа воды;

I1 - бетонная подушка.

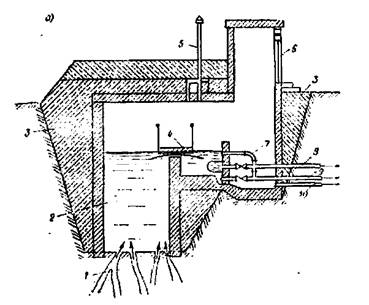

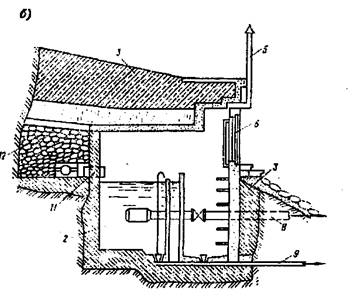

Рис. 6. Водоприемные сооружения для каптажа восходящих (а) и нисходящих (б) родников:

I - выход подземных вод; 2 - водоприемная камера; 3 - глиняный замок;

4 - служебный мостик; 5 - вентиляционная труба; 6 - вход в каптажную камеру; 7 - перелив; 8 - расходная труба; 9, 10 - грязевая и дренажная трубы;

II - водоприемное отверстие; 12 - обратный фильтр.

ЛИТЕРАТУРА

1. Абрамов Н. Н. Водоснабжение. М.: Стройиздат, 1982.

2. Алферова Л. А., Нечаев А. П. Замкнутые системы водного хозяйства промышленных предприятий. М.: Стройиздат, 1984.

3. Кучеренко Д. И., Гладков В. А. Оборотное водоснабжение. М.: Стройиздат, 1980.

4. Николадзе Н. Н. Водоснабжение. М.: Стройиздат, 1989.

5. Сомов М. А. Водопроводные системы и сооружения. М.: Стройиздат, 1988.
