В ходе достижения заданного размера всегда используется замкнутая технологическая система, поэтому любой размер концентрирует погрешности, создаваемые всеми элементами системы. Тем не менее, во многих случаях из всех погрешностей можно выделить доминирующие, т.е. те, которые влияют на размер в наибольшей степени. Можно считать, что, например, при развертывании отверстия в заготовке 3 (рис. 2, а) диаметр D отверстия будет в основном определяться размерами инструмента. Поэтому величину D можно условно назвать "размер - инструмент". Аналогично размер Р (рис. 2, 6) будет в значительной степени определяться степенью настройки фрезерного станка относительно заготовки. Поэтому величину Р можно условно назвать ''размер - станок". При сверлении отверстий в заготовке, помешенной в приспособление (сверлильный кондуктор), расстояние А на детали в наибольшей степени будет зависеть, от точности изготовления кондуктора (рис. 2, в). Поэтому величину А можно условно назвать "размер - приспособление". Такая классификация размеров может быть использована при общем анализе формирования точности деталей.

4. Сборка с обеспечением полной взаимозаменяемости

Способы достижения заданной точности на сборочных операциях в значительной степени определяют надежность всего изделия. В массовом и серийном производствах распространена сборка с обеспечением полной взаимозаменяемости. При этом качественное соединение образуют любые сопрягаемые детали, входящие в сборочную единицу. Пригонки деталей отсутствуют. Допуски на сопрягаемые детали устанавливает конструктор, но взаимозаменяемость может произойти, если эти допуски равны или больше допусков технологических.Чем больше деталей в размерной цепи сборочной единицы, тем более жестким должен быть допуск на каждую деталь. Это обстоятельство существенно удорожает производство.

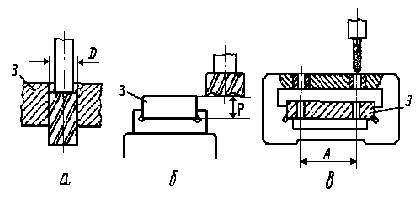

Рис. 2. Схемы образования размеров

Возможность осуществления сборки с полной взаимозаменяемостью проверяется с помощью теории размерных цепей. Размерная цепь может быть рассмотрена непосредственно на рабочем чертеже (рис.3, а) или в виде схемы (рис.3, б). Любой размер (звено цепи) может быть представлен как замыкающий. Например, значения А1, А2, .,Am могут являться или непосредственно размерами, или отклонениями (допусками). Замыкающее звено (в данном случае зазор) обозначено А0. Размерная цепь должна быть непременно замкнута. Основное уравнение теории размерных цепей имеет вид

А0 = Аi (2.1)

i = 1

Если конструктор предусматривает в цепи деталей зазор, который должен быть образован при любом соединении, полученном методом полной взаимозаменяемости, то это требование легко можно проверить с помощью основного уравнения и нескольких правил теории размерных цепей.

5. Способ неполной взаимозаменяемости

Сборку можно проводить и способом неполной взаимозаменяемости. В этом случае допуски на размеры сопрягаемых деталей принимают большими, чем в предыдущем случае. Тогда требуемая точность замыкающего звена будет обеспечена не у всех объектов. Число объектов заданного качества определяют с помощью аппарата теории вероятностей. Дополнительные затраты на достижение необходимых размеров замыкающего звена у объектов, не обладающих заданным качеством, могут быть при определенных условиях достаточно малыми.

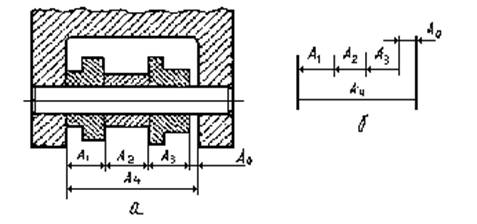

Рис. 3. Сборочная размерная цепь:

а — рабочий чертеж, б — схема

6. Групповая взаимозаменяемость

Заданный размер или посадка могут быть также обеспечены способом групповой взаимозаменяемости. В этом случае конструкторские допуски меньше технологических, т.е. получаемых в результате изготовления деталей. Все полученные детали сортируют на группы, а затем соответствующую посадку обеспечивают подбором охватывающих и охватываемых деталей из соответствующих групп. Время подбора каждой пары деталей может существенно колебаться. Поэтому метод групповой взаимозаменяемости в представленном виде нельзя применять при поточном методе производства. Количество групп п, на которые разбивают всю партию изготовленных деталей, равно

(IT)aт + (IT)bт

n = -------------------------

(IT)aк + (IT)bк

где (IT)aт, (IT)bт - технологические допуски охватываемых и охватывающих деталей соответственно;

(IT)aк, (IT)bк - конструкторские допуски охватываемых и охватывающих деталей соответственно.

7. Сборка с регулировкой

Способ сборки с регулировкой состоит в том, что размеры деталей, входящих в размерную цепь, имеют технологические допуски, т.е. характеризуются точностью, обеспечиваемой в данном производстве, но замыкающее звено имеет размер или гарантирует посадку за счет компенсирующего звена. Допустим, что для цепи, приведенной на рис. 2.9, требуется обеспечить необходимый зазор ао при отклонениях А1, .,А4, которые оказываются очень большими, что существенно удешевляет производство. Компенсирующим звеном может оказаться шайба 1 (рис. 4, а) или втулка 2 (рис.4, б), которую в процессе сборки можно регулировать, а после регулирования закреплять. Компенсирующие звенья в наборе (шайбы, втулки и т.д.) имеют различные размеры.

8. Сборка с пригонкой

Сборка с пригонкой позволяет обеспечить необходимый размер припиливанием, шлифованием, шабрением и т.п., а также применением специальной детали, включаемой в сборочную цепь. Так, необходимый в предыдущем случае зазор может быть обеспечен дополнительной обработкой (пригонкой) торца втулки 3 (рис.4, в). Такой способ достижения заданного размера применяют в единичном и мелкосерийном производствах.

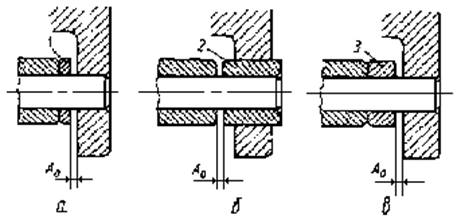

Рис. 4. Схемы сборки с регулировкой (а, б) и пригонкой (в)

Выбор способа сборки зависит от типа производства и анализируется с помощью размерных цепей. Способ полной взаимозаменяемости используют обычно для коротких и простых цепей. Если число звеньев в цепи оказывается большим, то этот способ требует установления на каждое звено жестких конструкторских допусков. Каждый принятый способ выполнения заданного размера следует непременно анализировать с экономических позиций.
