3.3.5 По формуле
, (8)

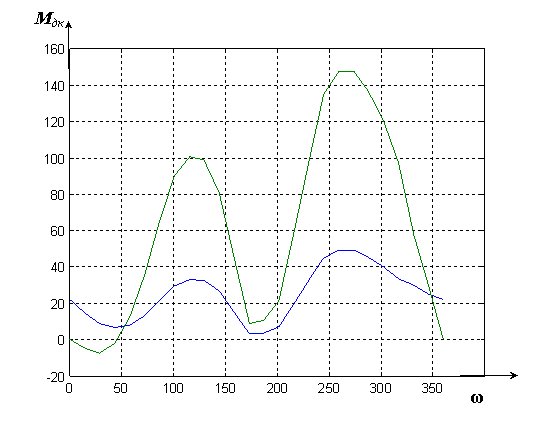

определяем значения моментов двигателя для углов поворота вала компрессора. Вычисления сводим в табл. 7. По вычисленным данным строим график
(Приложение 1).
Таблица 7
|
αк, град |
t, с |
|
|
Мск, Нм |
|
|
Мдк, Нм |
|
0 14.4 28.8 43.2 57.6 72.0 86.4 100.8 115.2 129.6 144.0 158.4 172.8 187.2 201.6 216.0 230.4 244.8 259.2 273.6 288.0 302.4 316.8 331.2 345.6 |
0 0.0099 0.0197 0.0296 0.0395 0.0493 0.0592 0.0690 0.0789 0.0888 0.0986 0.1085 0.1184 0.1282 0.1381 0.1479 0.1578 0.1677 0.1775 0.1874 0.1973 0.2071 0.2170 0.2268 0,2367 |
0 0.3827 0.7653 1.1480 1.5306 1.9133 2.2960 2.6786 3.0613 3.4440 3.8266 4.2093 4.5919 4.9746 5.3573 5.7399 6.1226 6.5052 6.8879 7.2706 7.6532 8.0359 8.4185 8.8012 9,1839 |
1 0,68 0,465 0,317 0,216 0,147 0,1 0,068 0,0468 0,032 0,022 0,015 0,01 0,007 0,0047 0,0032 0,0022 0,0015 0,001 0,0007 0,0005 0,0003 0,0002 0,0002 0,0001 |
0 -4.500 -7.20 -1.80 12.60 36.0 64.80 90.0 100.8 99.00 81.00 45.00 9.00 10.80 21.60 59.40 99.00 135.00 147.60 147.60 136.80 120.60 97.20 57.60 30.60 |
66.1875 70.6875 73.3875 67.9875 53.5875 30.1875 1.3875 -23.8125 -34.6125 -32.8125 -14.8125 21.1875 57.1875 55.3875 44.5875 6.7875 -32.8125 -68.8125 -81.4125 -81.4125 -70.6125 -54.4125 -31.0125 8.5875 35,5875 |
66.1875 48.2120 34.1387 21.5708 11.5961 4.4554 0.1397 -1.6349 -1.6208 -1.0480 -0.3227 0.3148 0.5795 0.3828 0.2102 0.0218 -0.0720 -0.1029 -0.0830 -0.0566 -0.0335 -0.0176 -0.0068 0.0013 0,0037 |
22.0625 14.5707 8.9796 6.5903 8.0654 13.4851 21.6466 29.4550 33.0597 32.6507 26.8924 15.1049 3.1932 3.7276 7.2701 19.8073 32.9760 44.9657 49.1723 49.1811 45.5888 40.1941 33.3977 30.2004 25.2012 |
Нм
Нм 3.3.6 Для определения текущих значений мощности на валу электродвигателя и тока статора воспользуемся формулами:
, (9)
. (10)
Результаты занесем в табл. 8.
Таблица 8
|
Мдк, Нм |
ωк, рад/с |
Р2к, Вт |
Iдк, А |
|
22,0625 14,5707 8,9796 6,5903 8,0654 13,4851 21,6466 29,4550 33,0597 32,6507 26,8924 15,1049 3,1932 3,7276 7,2701 19,8073 32,9760 44,9657 49,1723 49,1811 45,5888 40,1941 33,3977 30,2004 25,2012 |
77,4 77,7 78,2 78,3 78,1 77,8 77,3 77,0 76,8 76,7 77,2 77,7 78,4 78,4 78,2 77,4 76,8 76,1 75,7 75,7 75,9 76,4 76,7 77,0 77,4 |
1707,6 1132,1 702,2 516 629,9 1049,1 1673,3 2268 25390 2504,3 2076,1 1173,7 250,3 292,2 568,5 1533,1 2532,6 3421,9 3722,3 3723 3460,2 3070,8 2561,6 2325,4 1950,6 |
4,4381 2,9424 1,8250 1,3411 1,6371 2,7267 4,3488 5,8945 6,5987 6,5086 5,3957 3,0503 0,6506 0,7595 1,4776 3,9844 6,5820 8,8933 9,6742 9,6759 8,9928 7,9809 6,6575 6,0437 5,0694 |
3.3.7 По полученным значениям Iдк определяем эквивалентный ток по формуле
(11)
3.3.8 Проверяем двигатель по условиям нагрева
,
;
,
.
3.3.9 Проверяем двигатель на перегрузку по моменту.
,
.
Список используемой литературы
1. Методические указания «Выбор электропривода для компрессорных машин и установок», Завьялов Е.М., 1989Копылов А.В.
2. «Электрические машины».
3. Заключение
Сделав расчет мы выяснили, что в данном случае учитывая род тока и напряжения, конструктивное исполнение, уровень шума и вибрации, режим работы нужно использовать двигатель 4А112МВ8У3, который удовлетворяетнас по условиям нагрева и по перегрузке по моменту.
 |

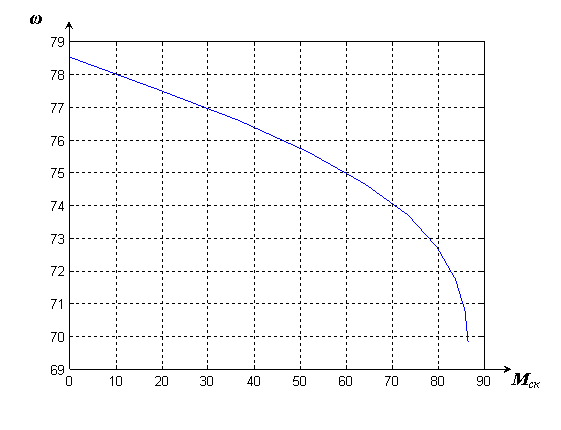

Приложение 2
 |
