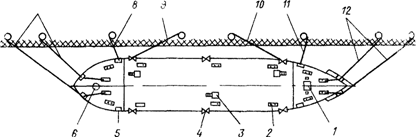

Схема швартовного устройства и расположение швартовов при швартовке лагом.

1 - брашпиль со швартовными барабанами; 2 - кнехт; 3 - швартовная лебедка; 4 - швартовный клюз; 5 - киповая планка; 6 - швартовный шпиль; 7 - кормовой про дольный швартов (правый и левый); 8 - кормовой прижимной швартов; 9 - кормовой шпринг; 10 - носовой шпринг; 11 - носовой прижимной швартов; 12 - носовые про дольные швартовы (правый и левый).

В состав швартовного устройства входят кнехты, клюзы, лебедки и шпили.

Кнехты - стальные или чугунные (литые или сварные) тумбы для крепления швартовов на судне. Кнехты могут быть одинарными и двойными, прямыми и крестовыми. Диаметр тумбы кнехта должен быть равен не менее 10 диаметрам стального швар­това или одной окружности растительного. Для крепления сталь­ных швартовов диаметром менее 8,4 м и растительных окружно­стью менее 60 мм вместо кнехтов служат утки.

Швартовные клюзы - стальные или чугунные от­ливки с овальным отверстием в фальшборте для направления швартова к швартовному кнехту, устанавливаемому около клюза ( не ближе 1,5 м от него). Отверстия клюзов имеют плавные скругленные кромки, исключающие резкий изгиб проходящего через клюз швартова. Чтобы трос из-за трения при движении швартова о кромки клюза сильно не изнашивался, применяют специальные клюзы: универсальные - с двумя парами вертикальных и горизонтальных цилиндрических роликов, между которыми пропускается швартов - и автоматические (поворотные) - с вра­щающейся в клюзе обоймой, имеющей два ролика, между которыми пропущен швартов. На судах, проходящих через Панамский канал, устанавливают специальные панамские клюзы, приваренные к палубе.

В тех местах, где вместо фальшборта имеется леерное ограж­дение, устанавливают киповые планки, которые могут быть с роульсами (от 1 до 3) или без них (на малых судах).

Если нельзя выполнить прямую проводку троса от клюза или киповой планки на швартовный барабан, то на палубе ставят одиночные роульсы.

Для закрепления швартовов на кнехтах служат тросовые стопоры - переносные механические зажимы колодочного или цепного типа. Стопоры крепят за тумбу кнехта или за рым в его корпусе.

Швартовные лебедки, или шпили (паровые, электрические или гидравлические) предназначены для подтягивания судна к пирсу после закрепления на нем швартовов. Для швартовных операций на баке обычно используют швартовные барабаны механизмов якорного устройства (шпиля или брашпиля) В средней части судна и в корме устанавливают специальные швартовные механизмы (на сухогрузных судах используют швартовные барабаны грузовых лебедок).

Швартовные лебедки бывают простые и автоматические. Авто­матические лебедки применяют на танкерах и судах для перевозки навалочных грузов, то есть судах, у которых во время погрузочно-разгрузотаых операций быстро изменяется осадка, что требует частых перешвартовок. При наличии автоматических швартовных лебедок стравливание или вбирание швартовов происходит автоматически, так как лебедка поддерживает постоянное натяжение швартовного троса. Для намотки и хранения швартовов служат вьюшки - барабаны с высокими бортиками, которые приводятся во вращение вручную: либо с помощью выступающего обода, либо от ручного зубчатого привода.

Чтобы предотвратить повреждения борта судна при швар­товке к причалу, особенно при швартовке судов друг к другу в открытом море на волнении, на судах предусматриваюткранцевое устройство.

Кранцевое устройство (привальные брусья и кранцы) - мягкие или деревянные подушки, вываливаемые за борт или закрепленные постоянно на борту в местах, наиболее подверженных ударам.

Мягкие кранцы изготовляют в виде подушек из мешков, напол­ненных крошеной пробкой и оплетенных снаружи смоленым пеньковым канатом, либо из резины. В последнее время получили распространение пневматические (резинотканевые надувные) кранцы, а также кранцы в виде резиновых роликов с пружинными амортизаторами. Иногда в качестве кранцев используют навешенные вдоль борта автомобильные покрышки.

Спасательные средства.

Спасательные средства - это совокупность предусмотренных на судне средств спасания пассажиров и экипажа, включающая шлюпочное устройство, спасательные плоты, плавучие приборы и спасательные средства индивидуального пользования.

Шлюпочное устройство предназначено для спа­сения людей в случае гибели судна, а также для сообщения с бе­регом и другими судами во время рейдовой стоянки.

В состав шлюпочного устройства входят: спасательные шлюпки, плоты и капсулы, рабочие шлюпки и разъездные катера, число, конструкцию и вместимость которых определяют в зависимости от количества людей, размеров судна, ха­рактера и района плавания. Также, в состав шлюпочного устройства входят- шлюп­балки, служащие для быстрого и безопасного спуска и подъема спасательных шлюпок; приспособления для хранения шлюпок и катеров по-походному (кильблоки, найтовы, чехлы).

Спасательные шлюпки вмещают от 10 до 150 человек. Общее число мест в спасательных шлюпках, уста­навливаемых на каждом борту, должно быть равно: на пассажир­ских, экспедиционных и промысловых судах - половине общего количества находящихся на судне людей; на прочих морских судах дальнего плавания - общему количеству мест на судне. В до­полнение к шлюпкам, а иногда взамен части их (на пассажирских судах - до 25 % мест) устанавливают надувные плоты.

На морских судах неограниченного и ограниченного района плавания на каждом, борту предусматривают по одной моторной (дежурной) шлюпке длиной не более 8,5 м для немедленного использования при падении людей за борт.

Спасательные шлюпки для обеспечения плавучести в случае попадания в них воды снабжают встроенными в корпус воздуш­ными ящиками. Правила регламентируют размеры спасательных шлюпок: длина должна быть не меньше 7,3 м (на малых судах -4,9 м), вместимость - не более 150 человек и масса с людьми и снабжением - не более 20 т.

Спасательные шлюпки изготовляют из дерева, стали, бакелизированной фанеры, а также из легких алюминиево-магниевых сплавов и стеклопластика.

Шлюпки вместимостью до 30 человек допускается оборудовать гребным винтом с ручным приводом. Часть спасательных шлюпок (у грузовых судов - одну, у судов с большим количеством людей - по одной с каждого борта) снабжают мотором, обеспечивающим скорость не менее 6 узлов. Шлюпки вместимостью более 30 человек делают только моторными.

Предусматриваемые на спасательных шлюпках и плотах укрытия людей от непогоды окрашивают в видимый днем ярко-оран­жевый цвет.

Спасательные шлюпки танкеров, в отличие от шлюпок других судов, приспосабливают для безопасного плавания в течение не менее 10 минут в зоне горящих нефтепродуктов при температуре до 200 °С. Поэтому их делают закрытыми и оборудуют специальной системой орошения водой наружной поверхности. Танкерные шлюпки должны иметь мотор, позволяющий развивать скорость не менее 6 узлов. Запас сжатого воздуха на них должен обеспечивать в течение 10 мин пребывание людей и работу двигателя.
