Содержание.

Введение ….

Описание токарных патронов

Обосновать выбор материала, указать состав, физические

и механические свойства Сч20

Режимы резания

Схема проверки прямолинейности перемещения

ступпорта

Передовые методы работы

Организация рабочего места при обработке тяги

Правила по технике безопасности при обработке тяги

Расчет и изображение полей допуска

Технологическая карта на обработку тяги

Список литературы

Введение.

Пути повышения производительности труда – это одна из главных задач стоящая перед отечественной промышленностью. Ее решение связано с уменьшением себестоимости и снижением трудоёмкости выпускаемых изделий. Основные пути повышения производительности комплексная механизация и автоматизация технологических процессов; создание новых более современных технологических конструкций деталей; расширение использования полуавтоматов и автоматов, станков с ЧПУ; создание автоматических производств и заводов-автоматов; создание новых конструкций инструментов обеспечивающих повышенные режимы резания; сокращение вспомогательного времени; получение заготовок пластической деформацией, точным литьем, профильным прокатыванием и другими прогрессивными методами; совершенствование и внедрение новых прогрессивных технологических процессов.

Описание токарных патронов.

Двухкулачковый патрон руч­ного действия. Такой патрон применяется для закрепления небольших заготовок, при установке которых не требуется точного цент­рирования. Вращением винта 2 , име­ющего на одном конце правую, а на другом — левую резьбу, перемещают кулачки патрона. Подшипник 1, ох­ватывающий шейку винта, исключает осевые смещения последнего. К ос­новным кулачкам 3 патрона крепятся винтами наклонные кулачки 4, форма рабочих поверхностей которых выби­рается в соответствии с формой об­рабатываемой заготовки.

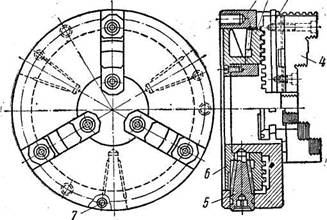

Наиболее широко применяются трехкулачковые самоцент­рирующие патроны.

Обрабатываемая заготовка зажима­ется кулачками 4, скрепленными с рейкой 3, входящей в зацепление со спиралью, нарезанной на переднем торце конической шестерни 2. Враще­нием ключом одного из трех зубчатых колес 5 перемещают кулачки 4 в Т-об­разных пазах корпуса. Зубчатые колеса 1 расположены равномерно по окружности патрона в отверстиях корпуса и закреплены в нем шпильками 7. Крышка 6 ограничивает перемещение шестерни в осевом направлении. Шестерня 2 установлена в корпусе так, что зазор между ее торцом и крышкой составляет 0,02—0,05 мм. Про­дольные боковые выступы на рейке служат направляющими для кулачков, которые крепятся к рейке винтами.

Расположение зажимных поверхностей кулачков уступом по трем различным радиусам увеличивает диапазон размеров за­жимаемых заготовок и облегчает переналадку патрона с одного размера на другой. Преимуществом универсальных трехкулачковых спиральных патронов является простота конструкции, универ­сальность и достаточное усилие зажима, а недостатком — сильный износ спирали и преждевременная потеря точности патрона.

Трехку­лачковый самоцентрирую­щий патрон, который приводится в действие от быстродействующего привода через тягу, проходящую в отверстие в шпинделе (тяга на рисун­ке не показана). Вращением винта можно устанавливать сменные кулач­ки на разных расстояниях от оси патрона, что дает возможность за­креплять заготовки, соблюдая цент­рирование их.

Универсальный четырехкулачковый патрон состоит из следующих основных деталей: корпуса, винтов, кулач­ков, центрирующих опор. Винт приводится во вращательное движе­ние ключом. Закрепляясь резьбой на торце кулачка, винт перемещает по­следний по радиальному пазу корпу­са; от поступательного движения винт предохраняет опора. Индиви­дуальный привод кулачков дает воз­можность сцентрировать заготовки произвольной формы.

Цанговый патрон для закрепления заготовки небольших размеров. При навертывании на корпус патрона гайки, цанга сжимается, закрепляя таким образом заготовку. Винт предотвращает провертывание цанги в корпусе. Такие патроны используются для заготовок с небольшими откло­нениями по диаметру (0,5—1 мм). Недостатком их является не­высокая точность центрирования, обусловленная тем, что цанга центрируется в двух деталях патрона. Цанга патрона центрируется корпусом патрона. Этим достигается высокая точ­ность центрирования закрепляемой заготовки. Винт 4 обеспечи­вает постоянное положение закрепляемых заготовок в осевом на­правлении.

Роликовый самозажимный патрон. Внутренняя поверхность корпуса имеет три участка, обработанные эксцентрично по отношению к оси патрона. На них опираются ролики, расположенные в пазах втулки. Последняя может быть повернута на некоторый угол с помощью стержня, закладываемого в одно из радиальных гнезд. Угол поворота втулки ограничен винтом, ввернутым в корпус. После установки заготовки втулку поворачивают так, чтобы ролики, перекатываясь по поверхностям, слегка заклинивались между этими поверхностями и заготовкой. В процессе обработки происходит дальнейшее заклинивание силой резания. Упор определяет положение заготовки в осевом направлении. Ролико­вые патроны применяют для закрепления заготовок диаметром 40—60 мм, используя сменные втулки. Недостатком такого пат­рона является образование вмятин на закрепляемой заготовке при больших силах резания.

Обосновать выбор материала, указать состав, физические и механические свойства Сч20

Чугун – это многокомпонентный железоуглеродистый сплав с содержанием углерода свыше 2% претерпевающий эвтектические превращения.

Чугун наиболее распространенный материал для изготовления отливок благодаря хорошим технически свойствам и относительной дешевизне. Область применения чугуна расширяется в следствие непрерывного повышения его прочности и технологических свойств, а также разработки новых марок со специальными физическими и химическими свойствами.

Обычно чугун подразделяют на белые и серые.

Белые – чугуны характеризуются наличием углерода преимущественно в связной форме в виде цементира (Fe3C).

Серый – чугуны характеризуются наличием углерода преимущественно в виде графитовых включений различного размера и формы.

Белые чугуны отличаются высокой твердостью, хрупкостью и очень плохо обрабатываются резанием.

У серых чугунов хорошие технические и прочностные свойства, они чаще всего применяются как конструкционные материалы. К серым чугунам относят также модифицированные и высокопрочные чугуны. Серые чугуны по химическому составу разделяют на обычные и легированные.

Свойства чугуна определяется структурой металлической массы, формы, количеством и расположением графитовых включений.

Классификация структур чугунных отливок перлитно-ферритного класса по перлиту, графиту и фасфидной эвтектике регламентирована ГОСТ 3443-57.
