2. Расчет номинальной статической нагрузки и выбор амортизатора.
Так как блок заполнен одинаковыми модулями то и масса его распределена равномерно. При таком распределении нагрузки целесообразно выбрать симметричное расположение амортизаторов. В таком случае очень легко рассчитывается статическая нагрузка на амортизатор:
Исходя из значений Р1 .Р4 выбираем амортизатор АД -15 который имеет: номинальную статическую нагрузку Рном = 100 150 Н, коэффициент жесткости kам = 186.4 Н/см, показатель затухания e = 0.5.
3. Расчет статической осадки амортизатора и относительного перемещения блока.
Статическая осадка амортизаторов определяется по формуле:
Для определения относительного перемещения s(f) необходимо сначала определить собственную частоту колебаний системы
и коэффициент динамичности который определяется по следующей формуле
Результат расчета представим в виде таблице
|
Масса блока m = 42.385 кг | ||||||
|
f, Гц | 10 | 30 | 50 | 100 | 500 | 1000 |
|
g | 5 | 8 | 12 | 20 | 25 | 30 |
|
f, Гц | 10 | 30 | 50 | 100 | 500 | 1000 |
|
x(f), мм | 13 | 2 | 1 | 0.5 | 0.25 | 0.076 |
|
m(f) | 1.003 | 1.118 | 1.414 | 2.236 | 4.123 | 13.196 |
|
s(f)= x(f) m(f) | 13.039 | 2.236 | 1.414 | 1.118 | 1.031 | 1.003 |
РАСЧЕТ НАДЕЖНОСТИ БЛОКА ПО ВНЕЗАПНЫМ ОТКАЗАМ
Так как носителем нашего блока является управляемый снаряд время жизни которого мало, и схема состоит только из последовательных элементов тот мы принимаем решение не резервировать систему.
Интенсивность отказов элементов с учетом условий эксплуатации изделия определяется по формуле:
где l0i - номинальная интенсивность отказов;
k1, k2 - поправочные коэффициенты в зависимости от воздействия механических факторов;
k3 - поправочный коэффициент в зависимости от давления воздуха;
Значения номинальных интенсивностей отказа и поправочных коэффициентов для различных элементов использующихся в блоке были взяты из литературы [1] и приведены в таблице
|
Элемент | l0i,1/ч | k1 | k2 | k3 | k4 |
|
Микросхема | 0,013 | 1,46 | 1,13 | 1 | 1,4 |
|
Соединители | 0,062 × 24 | 1,46 | 1,13 | 1 | 1,4 |
|
Провода | 0,015 | 1,46 | 1,13 | 1 | 1,4 |
|
Плата печатной схемы | 0,7 | 1,46 | 1,13 | 1 | 1,4 |
|
Пайка навесного монтажа | 0,01 | 1,46 | 1,13 | 1 | 1,4 |

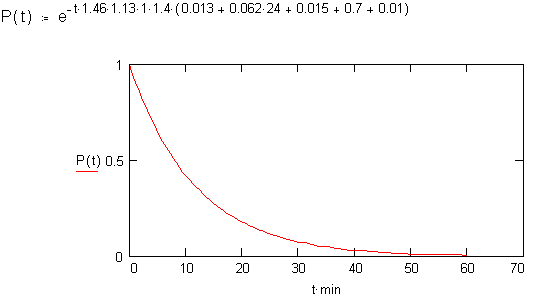

Вероятность безотказной работы в течении заданной наработки tp для нерезервированных систем определяется из формулы:
Среднее время жизни управляемого снаряда не превышает 1 .2 минут и следовательно значение P(0.033) = 0.844, что вполне удовлетворяет техническим условиям.
