Цель работы: Построение кривых скольжения и КПД. Определение оптимальных значений коэффициента тяги и КПД. Сравнение и анализ полученных результатов.

Наряду с зубчатыми и Фрикционными передачами в машинах для передачи движения применяют ременные передачи. Они установлены, например, в приводе ткацких станков типа АТПР, в ножных швейных машинах, в приводе катушек магнитофона и т.д.

Оборудование и инструменты: Лабораторная установка ДМ 35У, два тахометра, штангенциркуль, измерительная линейка.

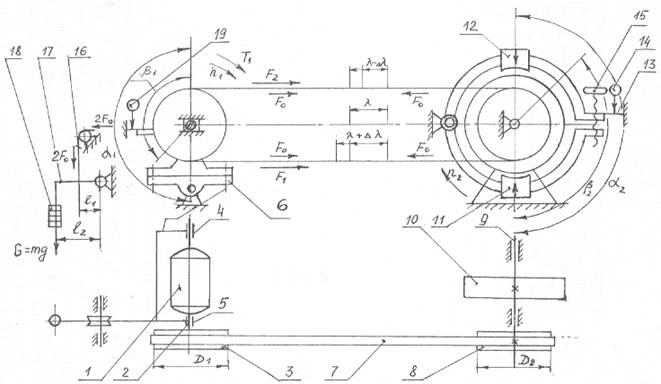

Установка состоит из балансирного электродвигателя 1, на валу ротора 2 которого закреплен ведущий шкив 3. Корпус электродвигателя может поворачиваться в подшипниках 4 и 5, установленных на качающейся раме 6. Плоский ремень 7 передает движение от ведущего шкива на ведомый 8. Ведомый шкив закреплен на валу 9 шкива тормоза 10 нагружения, колодки 11 и 12 которого могут поворачиваться, воздействуя на пружину тормоза 13 и индикатор пружины тормоза 14. Для упрощения расчетов экспериментальных данных ведущий , и ведомый шкивы изготовлены одного диаметра.

Техническая характеристика установки ДМ 35У

Теоретические предпосылки.

Перед включением в работу ременной передачи необходимо натянуть ведущую и ведомую ветви ремня силой предварительного натяжения . Для этого применяют различные натяжные устройства. Одно из таких устройств, грузовое натяжное устройство, изображено на рисунке. Оно состоит из троса 16, одним концом прикрепленного к опоре подшипника 5, а другим к рычагу 17. К концу рычага 17 подвешены грузы 18.

При включении установки, ремни которой предварительно натянуты, ременная передача начинает передавать окружную силу , с ведущего шкива на ведомый. Силу определяют по формуле:

(1)

где – крутящий момент на ведущем шкиве, Н·м;

– диаметр ведущего шкива, м.

При передаче окружной силы натяжение в ведущей и ведомой ветвях ремня перераспределяется. В ведущей ветви сила натяжения ремня увеличивается от , до , и становится равной:

(2)

В ведомой ветви сила натяжения ремня уменьшается от , до , и становится равной:

(3)

Вычтем из уравнения (2) уравнение (3), получим:

(4)

Рассмотрим поведение отрезка ремня длиной отмеченного при неработающей передаче. При передаче ремнем окружной силы этот отрезок, находясь в ведущей ветви с силой натяжения ремня , удлиняется до величины , а попав в ведомую ветвь с силой натяжения , ремня, укорачивается до . Из условия неразрывности ремня следует, что при сбегании с ведущего шкива отмеченный отрезок должен укоротиться и проскользнуть по ободу шкива навстречу движению. Аналогично на ведомом шкиве тот же отрезок должен удлиниться и проскользнуть по ободу шкива в направлении движения. Опыт показывает, что скольжение ремня происходит не по всей дуге обхвата , а только по её части, называемой дугой упругого скольжения. На рисунке эти дуги обозначены и . Они располагаются со стороны сбегающей ветви. На дугах покоя () и () натяжение ремня остается неизменным, соответственно равным натяжению либо в ведущей ветви , либо в ведомой . С увеличением передаваемой окружной силы увеличиваются разность натяжения , упругое скольжение и дуги скольжения. При некоторой нагрузке (критической) скольжение распространяется на всю дугу обхвата, в первую очередь меньшего шкива; начинается буксование ремня по шкиву.

При упругом скольжении и буксовании ремня окружная скорость ведомого шкива немного меньше окружной скорости ведущего шкива . Относительное скольжение , %, в ременной передаче
