Рис. 6. Примеры взаимного расположения базовых и вспомогательных срезов

на пластинах кремния:

а-КДБ 10 (Ill), б-КЭФ 4,5 (100); в-КЭФ 4.5 (Ill). а-КДБ 10 (100). Д-КЭФ 7,5 (111). е-КЭФ (НИ, ас-КЭФ 0,5 (Ill), з-КЭФ 0.2 (111). н-КЭФ 2 (Ill), к-КЭС 0,01 (111)

После калибровки Цилиндрической поверхности на слитке выполняют базовый и дополнительные (маркировочные) срезы. Базовый срез делают для ориентации и базирования пластин на операциях фотолитографии. Дополнительные срезы предназначены для обозначения кристаллографической ориентации пластин и типа проводимости полупроводниковых материалов. Примеры расположения базовых и дополнительных срезов показаны на рис. 6, а - к. Ширины базового и дополнительных срезов регламентированы и зависят от диаметра слитка. Базовый и дополнительные срезы изготовляют шлифованием на плоскошлифовальных станках чашечными алмазными кругами по ГОСТ 16172-80 или кругами прямого профиля по ГОСТ 16167-80. Зернистость алмазного порошка в кругах выбирают в пределах 40/28-63/50 мкм. Один или несколько слитков закрепляют в специальном приспособлении,ориентируя необходимую кристаллографическую плоскость параллельно поверхности стола станка. В зону обработки подают смазочно-охлаждающую жидкость (например, воду).

Срезы можно также изготовлять на плоскодоводочных станках с применением абразивных суспензий на основе .порошков карбида кремния или карбида бора с размером зерен 20-40 мкм. Шлифование свободным абразивом позволяет уменьшить глубину нарушенного слоя, но при этом снижается скорость обработки. Поэтому наиболее широко в промышленности распространено шлифование цилиндрической поверхности и срезов алмазными кругами.

После шлифования слиток травят в полирующей смеси азотной, плавиковой и уксусной кислот, удаляя нарушенный слой. Обычно стравливают слой толщиной 0,2-1,0 мм. После калибровки и травления допуск на диаметр слитка составляет 0,5 мм. Например, слиток с номинальным (заданным) диаметром 60 мм может иметь фактический диаметр 59,5-60,5 мм.

§ 5. Разделение полупроводниковых слитков на пластины

Промышленное получение полупроводниковых монокристаллов представляет собой выращивание близких к цилиндрической форме слитков, которые необходимо разделить на заготовки-пластины. Из многочисленных способов разделения слитков на пластины (резка алмазными кругами с внутренней или наружной режущей кромкой, электрохимическая, лазерным лучом, химическим травлением, набором полотен или проволокой, бесконечной лентой и др.) в настоящее время наибольшее применение нашли резка алмазными кругами с внутренней режущей кромкой, набором полотен и бесконечной лентой.

А л м а з н ы й к р у г с в н у т р е н н е й р е ж у щ е й к р о м к о й.

(AКВP) обеспечивает разделение слитков достаточно большого диаметра (до 200 мм) с высокой производительностью, точностью и малыми потерями дорогостоящих полупроводниковых материа­лов. Круг АКВР представляет собой металлический кольцеобраз­ный корпус толщиной 0,05-0,2 мм, на внутренней кромке которого закреплены алмазные зерна, осуществляющие резание. Корпус изготовляют из высококачественных коррозионно-стойких хромоникелевых сталей с упрочняющими легирующими добавками. В отечественной промышленности для корпусов используют сталь марки 12Х18Н10Т.

Формообразование ленты производят способом холодной прокатки, в результате чего достигается прочность на разрыв до 1760-1960 МПа. Недостатком холодной прокатки является возникновение у ленты анизотропии механических свойств, что объясняется деформацией и направленной ориентацией зерен, образующих структуру стали. Анизотропия текучести ленты в направлении прокатки и в направлении, перпендикулярном ей, препятствует равномерному натяжению корпуса круга. Уменьшить анизотропию можно совершенствованием исходной структуры стали до прокатки и применением термообработки.

Алмазосодержащий режущий слой на внутренней кромке корпуса формируют гальваностегией. В электролотическую ванну посещают корпуса, защищенные изоляторами по всей поверхности, исключая внутреннюю кромку. Ванну заполняют электролитом и засыпают в нее алмазный порошок требуемой зернистости. При пропускании постоянного электрического тока между анодом и корпусами на внутренней кромке осаждается металлический слой, захватывающий и прикрепляющий к корпусу алмазные зерна. осаждаемый металлический слой называется связкой. Чаще всего это никель или кобальт. Толщина режущей кромки в два-три раза больше толщины корпуса.

Размер алмазных зерен, закрепленных на внутренней кромке, выбирают в зависимости от физико-механических свойств разрезаемого полупроводникового материала (таердости, хрупкости, способности к адгезии, т. е. прилипанию к режущей кромке). Как правило, для резки кремния целесообразно использовать алмазные зерна с размером основной фракции 40-60 мкм. Зерна должны быть достаточно прочными и иметь форму, близкую форме правильных кристаллов. Германий и сравнительно мягкие полупроводниковые соединения типа А3В5 (арсенид галлия, арсенид индия,антимонид индия, фосфид галлия и др.) целесообразно резать алмазами, размер зерен основной фракции которых 28-40 мкм. Требования к прочности этих зерен не столь высоки, как при резке кремния. Монокристаллы сапфира, корунда, кварца, большинства гранатов разделяют высокопрочными кристаллическими алмазами размер зерен основной фракции которых 80-125 мкм.

В связи с тем что диаметры слитков и механические свойства разрезаемых материалов разнообразны, используют круги АКВР различных типоразмеров. Характеристики наиболее распространенных из них приведены в табл-З.

Схему резки полупроводникового слитка кругом АК.ВР показана на рис. 22. Круг 1 растягивают и закрепляют на барабане 2, который приводят во вращение вокруг своей оси. Слиток 3 вводят во внутреннее отверстие круга АКВР на расстояние, равное сумме заданной толщины пластины и ширины пропила. После этого производят прямолинейное перемещение слитка относительно вращающегося круга в результате чего отрезается пластина.

Отрезанная пластина может падать в сборный лоток или же удерживаться после полного прорезания слитка на оправке 4 клеящей мастикой 5. После сквозного прорезания слитка его отводят в исходное положение и круг выходит из образованной прорези. Затем слиток снова перемещают на заданный шаг во внутреннее отверстие круга и повторяют цикл отрезания пластины.

Обязательным условием качественного разделения слитка на пластины является правильная установка и закрепление круга

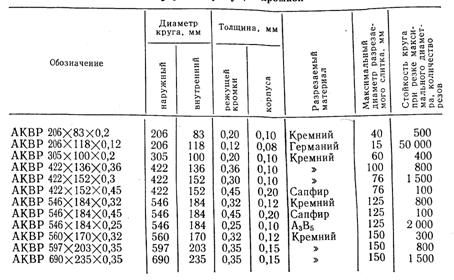

Т а б л и ц. а 1. Основные технические данные алмазных отреаных кругов с внутренней режущей кромкой

AКBP. Высокая прочность материала корпуса круга и его способность к значительному вытягиванию дают возможность натянуть круг на барабан с достаточной жесткостью. Жесткость круга непосредственно влияет на точность и качество поверхности пластин, на стойкость круга, т. е. срок его службы, и ширину пропила. Недостаточная жесткость приводит к возникновению дефектов геометрии пластин (неплоскостности, прогиба, разброса по толщине) и увеличению ширины пропила, а чрезмерная жесткость - к быст­рому выходу круга из строя из-за разрыва корпуса.
