Помимо матриц и режущих механизмов для получения ко­роткорезаных изделий линии обычно укомплектовывают щелевидными матрицами для получения ленты теста и штампмашинами, что позволяет вырабатывать на них также штампован­ные изделия.

Линия (рис. 11) состоит из шнеко­вого макаронного пресса 1, установки для предварительной подсушки 2, предварительной 5 и окончательной б сушилок, стабилизатора-накопителя 11, а также вспомогательных и транспортирующих устройств: ковшовых элеваторов 3, б и 9, рас­кладчиков изделий 4 и 7 и ленточных транспортеров 10 и 12.

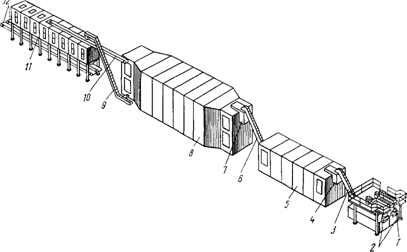

Рисунок 13 Автоматизированная поточная линия фирмы «Брайбанти» для про­изводства коротких изделий

5. Основные агрегаты макаронного производства – прессующее устройство и матрицы

Шнековые прессы классифицируют по числу корыт тестосмесителя (одно-, двух-, трех- и четырехкорытные), по числу прес­сующих устройств или прессующих шнеков (одно-, двух- и четырехшнековые), по наличию и месту вакуумирования теста (в тестосмесителе или в шнековой камере), по форме матрицы и по конструкции тубуса.

В настоящее время на наших макаронных предприятиях экс­плуатируются отечественные макаронные прессы ЛПЛ-1М, ЛПЛ-2М и ЛМБ. Последние установлены в автоматизирован­ных поточных линиях ЛМБ, а также автоматизи­рованные поточные линии итальянской фирмы «Брайбанти», а французской фирмы «Бассано»—пресс ВВК 140/4.

Ростовский-на-Дону машиностроительный завод приступил к выпуску прессов серии Б6-ЛПШ производительностью 500,. 750 и 1000 кг/ч готовых изделий.

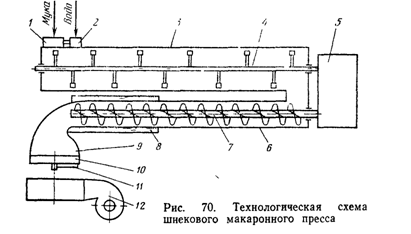

Для того чтобы понять принцип работы пресса и назначение отдельных его узлов рассмотрим технологическую схему одно-корытного одношнекового макаронного пресса с круглой матри­цей, представленного на рис. 14

Технологическими узлами пресса являются дозаторы муки 1 и воды 2, тестосмеситель, состоящий из корыта 3 и вала 4 с ло­патками, прессующее устройство, включающее шнековый ци­линдр с водяной рубашкой 6 и шнек 7, прессовая головка, сменная матрица 10, режущий механизм 11 и обдувочное уст­ройство 12. Вращение валов тестосмесителя и шнека обычно осуществляется от единого привода 5.

МАТРИЦЫ Замес теста, уплотнение полученной крошковатой массы и формование сырых изделий осуществляются в настоящее время в едином агрегате—в шнековом макаронном прессе непрерыв­ного действия, основным рабочим органом которого является матрица. Форма отверстий матрицы определяет вид выпрессовываемых изделий. Меняя матрицы, можно на одном и том же прессе получать практически любой вид макаронных изделий. Таким образом, прессы и матрицы являются основным обору­дованием для замеса и прессования макаронного теста.

Кроме этого оборудования в тестоформовочных отделениях макаронных фабрик используются различные машины и меха­низмы для резки сырых изделий (на них мы остановимся в сле­дующей главе), а также ряд вспомогательных машин, которые мы рассмотрим в этой главе.

Матрица наряду с прессующим устройством является ос­новным рабочим органом макаронного пресса. Она обусловли­вает производительность пресса, вид изделий (форму и раз­меры поперечного сечения), в значительной мере влияет на качество продукта (степень шероховатости поверхности, проч­ность склеивания макаронных трубок и т. д.). Матрицы изго­тавливают из металлов, не поддающихся коррозии, обладаю­щих достаточной прочностью и износостойкостью, с малой адгезионной способностью. Такими металлами являются бронза, латунь, нержавеющая сталь.

Матрицы бывают двух типов — круглые (дисковые) и прямоугольные. При помощи круглых матриц формуют все виды длинных и короткорезаных изделий, а также тестовые ленты для изготовления из них штампованных изделий. Прямоуголь­ные матрицы используют для формования длинных макаронных изделий (макароны, вермишель, лапша разных видов), вырабатываемых на автоматизированных поточных линиях.

Круглые матрицы. Матрицы в зависимости от толщины ис­пользуют без опорных устройств или с опорными устройствами—колосниками. В матрицах с подкладными ко­лосниками оставляют полосы, которые находятся над ребрами колосников, а в матрицах с накладными (подвес­ными) колосниками центральную часть занимает болт, с помощью которого крепится ребро колосника. В связи с этим на колосниковых матрицах меньше отверстий, чем на бесколосниковых.

Диаметр матрицы зависит от производительности пресса. В прессах ЛПЛ производительностью около 400 кг/ч исполь­зуются матрицы диаметром 298 мм. В прессах ЛПШ устанав­ливают матрицы диаметром 350 мм.

Толщина матрицы должна отвечать условиям прочности. В шнековых макаронных прессах на каждый сантиметр пло­щади поверхности матрицы тесто давит с силой до 100 кг и более. Матрицы диаметром 298 мм, имеющие толщину менее 60 мм, используются с опорными колосниками.

Подкладной колосник и состоит из обе­чайки 1 из полосовой стали с приваренными к ней стальными ребрами 2. Такие колосники чаще всего бывают двух- и четы­рехреберными. Наружный диаметр обечайки равен диаметру матрицы. Колосник устанавливают на кольцевую опору матрицедержателя, на который укладывают матрицу.

Матрицы с подкладными колосниками позволяют формо­вать изделия, которые режутся в подвесном состоянии—ма­кароны, перья, вермишель, лапшу.

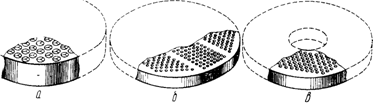

Рисунок 15 - Круглые матрицы: а — бесколосниковая; б, в — колосниковые

Накладной (подвесной) колосник со­стоит из стального ребра 1, вставленного в прорезь болта 2. Болт вставляют в отверстие матрицы 4 и прикрепляют к ней снизу гайкой 5. В этом случае матрицу устанавливают на кольцевую опору матрицедержателя пресса (как и бесколосниковую).

Матрицы с накладными колосниками позволяют формовать все виды как короткорезаных, так и длинных изделий.

Прямоугольные матрицы. Бывают од­нополосными и двухполосны­ми. Однополосные матрицы используются в прессах автоматизиро­ванных поточных линий фирмы «Бассано», в которых выпрессовываемые изде­лия образуют одну прядь. Двухполосные матрицы применяются в прессах автома­тизированных поточных линий с подвес­ной сушкой для получения двух прядей, развешиваемых одновременно на два бастуна.

В каждой полосе формующие отвер­стия размещены в несколько рядов с таким расчетом, чтобы на бастунах или на рольганговом столе они располага­лись в один слой (рис. 17). Число рядов в матрице зависит от размера по­перечного сечения изделий: в матрицах для макарон особых и лапши широкой в каждой полосе отверстия размещены в два ряда, для макарон соломка—в три, для вермишели тонкой— в семь рядов.

Прямоугольные матрицы для автоматизированных поточных линий выпускают длиной 995 и шириной 100 мм. Толщина мат­рицы может быть от 31 до 50 мм.

Профили формующих отверстий. Формующие отверстия матриц бывают трех видов: с вкладышами для формования трубчатых и некоторых видов фигурных изделий; без вклады­шей для формования всех видов изделий, кроме трубчатых и штампованных, и щелевидные для формования тестовой ленты,
