1.Исходные данные.

  1. Строительство участка газопровода с пересечением железной дороги;
  2. Условия строительства – полевые;
  3. Трубы - стальные электросварные по ГОСТ 8696-74 - 219´5,0мм, масса 1м трубы 26,7кг, длина трубы 10м [5-стр.10, табл.1.7.];
  4. Протяжённость газопровода 1,1 км;
  5. Грунт – суглинок;
  6. Глубина заложения на начальном пикете 1,5 м;
  7. Время строительства – лето;
  8. Район строительства – Барнаул;
  9. Газопровод среднего давления.

2. Физико-механические свойства грунта.

В строительном производстве грунтами называют породы, залегающие в верхних слоях земной коры.

Суглинок - грунт, содержащий глинистые частицы от 10 до 30%, песчаных частиц в суг­линке больше, а пылеватых меньше, чем глинистых.

По ЕНиР 2-1 или по табл. 1 определяют физико-механические свойства грунта:

  1. Группа грунта в завис-ти от трудности его разработки: I-VI.
  2. Плотность грунта при естественном залегании: , т/м3.
  3. Крутизна временного откоса: 1:m.
  4. Коэффициент первоначального разрыхления: Кпр. (1)
  5. Коэффициент остаточного разрыхления: Кор. (1)

Физико-механические свойства грунтов

Таблица 1



1: m, м/м



Вид грунта

, т/м3

глубина траншеи, м

Кпр, %

Кор, %



до 1

до1,5

до 3



Суглинок

1,7 -1,9

1:0

1:0

1:0,5

18 - 24

3 - 6

3. Земляные работы

3.1. Определение объемов земляных работ.

3.1.1. Срезка растительного слоя

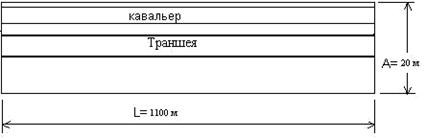

Подсчет объемов работ по срезке растительного слоя:

, где А – длина строительной площадки (траншеи); В – ширина строительной площадки.

3.1.2. Предварительная планировка строительной площадки

Срезка излишков грунта и засыпка впадин произво­дится «на глаз», в результате создаётся относительно ровная поверхность без заданных отметок.

3.1.3. Разработка траншеи

1. Подсчет объемов по разработке траншеи.

а) Ширина траншеи по низу:

Для труб 219Х5,0 мм:

где - расстояние от трубы до траншеи понизу, м. При d < 0,7 м = d + 0,3 м; при d > 0,7 м a = d + 0,7 м;

d - диаметр трубы газопровода, м.

б) Ширина траншеи по верху:

где h – высота траншеи;

m – величина временного откоса.

в) Объем траншеи:

г) Объем трубы газопровода:

д) Объем траншеи под приямки для сварки труб:

е) Суммарный объем траншеи:

3.1.4 Объем грунта по ручной доработке (подчистки) траншеи

где hн = 0,05 .0,2 м - глубина слоя по ручной доработке траншеи. (СНиП 3-4-80)

3.1.5 Объем грунта по обратной засыпке

а) Ручная засыпка (подбивка пазух)

Ширина подбивки пазух поверху:

Площадь подбивки:

Объем подбивки траншеи:

Объем подбивки пазух:

б) Механизированная засыпка

Объем обратной засыпки:

в) Устройство кавальера.

При устройстве кавальеров для обратной засыпки, объем грунта в кавальере рассчитывается по формуле:

где - коэффициент первоначального разрыхления грунта для суглинка =1,2 [2-стр.209]

Площадь поперечного сечения кавальера рассчитывается по формуле:, [1-стр.19]

Fтр –площадь поперечного сечения траншеи
