Прочность адгезии полимерных композиций на основе акриловых и эпоксидных смол к поверхности металлов определяли следующим образом.

Цилиндрические образцы, состоящие из двух половин, были склеены исследуемой полимерной композицией в специальной обойме, обеспечивающей их соосность. Склеенные образцы закрепляли в зажимах разрывной машины и разрушали клеевое соединение с фиксированием максимальной нагрузки. Для каждого варианта испытывали 50 склеенных образцов. Прочность адгезионного соединения определяли по формуле

, (4.11.)

где P - разрушающая нагрузка, Н;

F - площадь образца, м2 .

Прочность адгезии композиций на основе пластмассы бутакрил к поверхности стали составляет 20 МПа, прочность адгезии композиции на основе пластмассы АСТ-Т - 19,3 МПа, прочность адгезии композиции на основе эпоксидной смолы ЭД-20 - 18,6-23,0 МПа.

Как показали исследования, наибольшими по величине и соответственно наиболее опасными являются термические напряжения, возникающие вследствие разности коэффициентов линейного расширения полимера и металла. Такие напряжения могут быть определены расчетным путем по формуле

, МПа. (4.12.)

Здесь - коэффициент линейного расширения полимера, 1/град;

- то же металла, 1/град;

Т - перепад температуры, К

- модуль упругости полимера, Н/м2;

- коэффициент Пуассона полимера;

, (4.13.)

где Тс - температура склеивания полимера;

Тр - рабочая температура.

Для композиций на основе акриловых пластмасс (бутакрила и АСТ-Т) были определены следующие необходимые физические характеристики: 1/град, Тс=70о С, ЕП = 1,4*109 Н/м2,

Для композиции на основе эпоксидной смолы ЭД-20 физические характеристики следующие: 1/град, Тс = 70о С, ЕП = 1,4*109 Н/м2,

Внутренние “замороженные” напряжения в полимерном покрытии при температуре 20о С составляют:

Гидроцилиндры с полимерными покрытиями по условиям работы могут находиться при температуре -60о С. Внутренние напряжения в полимерных покрытиях при этом будут составлять:

Надежность адгезионного соединения полимерного покрытия с металлом будет обеспечена при выполнении соотношения

(4.14.)

В случае применения композиций на основе акриловых и эпоксидных смол имеем следующие данные:

19,3 МПа + 7 МПа > 18,0 МПа;

18,6 МПа + 7 МПа > 18,0 МПа,

т.е. при температуре -60о С отслоения полимерного покрытия на основе акриловых или эпоксидных смол от поверхности металла не произойдет.

4.5. Промышленные испытания износостойкости гидроцилиндров с полимерными покрытиями.

Испытания были проведены на ряде предприятий. Установлено, что допустимая величина износа покрытия без потери герметичности поршня составляет 0,2 мм.

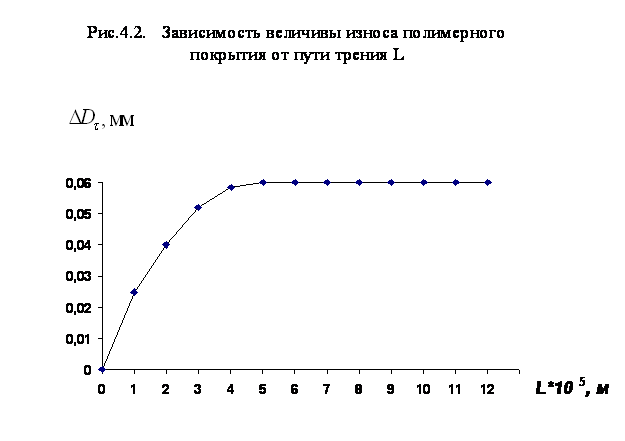

Зависимость износа покрытия от времени наработки изделия (пути трения), представленная на рис.4.2., аппроксимируется уравнением

(4.15.)

где - величина износа покрытия в исследуемый момент времени;

- величина изменения диаметра цилиндра в режиме установившегося износа;

- безразмерный коэффициент, выражающий интенсивность износа;

L - путь трения, м.

Значения исследуемых параметров следующие: при скорости 0,5 м/с мм, - L*105 = 8-10 м.

Уравнение зависимости износа от времени наработки можно решить относительно пути трения и по допустимой величине износа цилиндра определить возможное время наработки.

Опыт эксплуатации гидроцилиндров с полимерными покрытиями показывает, что износостойкость покрытия не уступает износостойкости металлических поверхностей, а износостойкость резиновых уплотнителей увеличивается в 7-10 раз.

5. Проектирование участка восстановления гидроцилиндров.

5.1. Организация работ на участке.

Работа на участке может быть организована следующим образом. После мойки гидроцилиндры поступают на участок ремонта и испытания гидроцилиндров, где складываются в специальный контейнер для ожидания ремонта. Затем на стенде разборки, ремонта, сборки гидроцилиндры разбираются, проводится их дефектовка. В случае необходимости гидроцилиндры подвергают мелкому ремонту (замена уплотнительных колец и т.д.). При износе более допустимого штоки направляются на восстановление на соответствующие участки. Отремонтированные гидроцилиндры направляются на испытания, где они проходят проверку при работе под нагрузкой. В случае, если параметры не удовлетворяют техническим требованиям, цилиндры возвращаются для повторного ремонта. Если же параметры полностью удовлетворяют требованиям, гидроцилиндры направляются на склад отремонтированной продукции.

5.2. Расчет производственной площади участка ремонта гидроцилиндров.

Подбор оборудования и инвентаря.

Таблица 5.1.
