СОДЕРЖАНИЕ

1. Цель работы

2. Исходные данные

3. Выбор транспортной тары и средств пакетирования

4. Выбор подвижного состава и его потребного парка

5. Выбор маршрута перевозки

6. Определение расчетного срока доставки

7. Расчет времени перемещения по участкам маршрута

8. Определение расчетных температур воздуха на участках и остановочных пунктах маршрута

9. Выбор оптимального температурного режима перевозки

10. Определение теплопритоков в грузовую кабина за время выполнения рейса

11. Таблица результатов расчетов

12. График теплопритоков за время перевозки груза

ЦЕЛЬ РАБОТЫ:

Организация перевозки продуктов питания из пункта производства в пункт потребления.

Требуется решить следующие задачи:

- Выбор транспортной тары и средств пакетирования для перевозки, определение способа крепления на подвижном составе.

- Выбор типа подвижного состава, используемого для перевозки, и потребного парка;

- Определение маршрута перевозки и остановочных пунктов в соответствии с действующими путями сообщения;

- Расчет времени перемещения по участкам маршрута на выбранном подвижном составе;

- Определение расчетного срока доставки и сравнение его с предельным сроком транспортировки;

- Определение расчетных температур воздуха на участках маршрута и в остановочных пунктах;

- Выбор оптимального температурного режима перевозки груза в соответствии с его характером и свойствами;

- Определение теплопритоков в грузовую кабину за время выполнения рейса и интенсивности компенсирующей работы холодильного оборудования;

- Определение дополнительных расходов связанных с обеспечением температурного режима перевозки.

ИСХОДНЫЕ ДАННЫЕ:

Пункт отправления: г. Одесса, Украина

Пункт назначения: г. Санкт-Петербург, Россия

Груз: Бананы

Месяц: Август

Масса: 40 тонн

Вид транспорта: Железнодорожный

Количество остановок в пути: 3 остановки по 2 часа

1. ВЫБОР ТРАНСПОРТНОЙ ТАРЫ И СРЕДСТВ ПАКЕТИРОВАНИЯ

В соответствии с характером перевозимого груза, в качестве тары нужно применить коробки с габаритными размерами 400x300x300 мм, грузовместимостью 14 кг., масса коробки 0.2 кг.

Таким образом потребное количество коробок будет равно:

Целесообразно пакетировать коробки на поллетах (поддонах) с габаритными размерами 1200x1000.

На поддонах коробки размещаются следующим образом:

На поддоне размещается 50 коробок.

Таким образом необходимое количество поддонов: Nпод = 58 штук

Масса одного поддона:

· брутто – 740 кг.

· нетто – 700 кг.

2. ВЫБОР ПОДВИЖНОГО СОСТАВА И ЕГО ПОТРЕБНОГО ПАРКА

Для перевозки груза применяется АРВ (автономный рефрежераторный вагон) длиной 21м:

Погрузочная длина грузового помещения: 17520 мм.

Погрузочная ширина грузового помещения: 2615 мм.

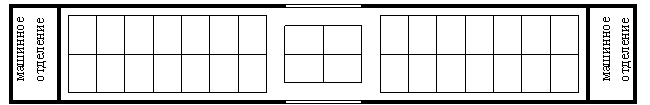

Поддоны размещаются по 32 штуки в 1 вагон, следовательно всего для перевозки 58 поддонов необходимо 2 АРВ с размещением в нем следующим образом:

3. ВЫБОР МАРШРУТА ПЕРЕВОЗКИ

В виду срочности доставки вагоны включаются в состав пассажирского поезда и следуют по следующему маршруту:

При этом маршруте мы имеем 3 остановки по 2 часа в следующих пунктах:

· Житомир

· Могилев

· Витебск

4. ОПРЕДЕЛЕНИЕ РАСЧЕТНОГО СРОКА ДОСТАВКИ

Срок доставки расчитывается по следующей формуле:

, где

L – расстояние между пунктами отправления и назначения, L=1696 км.

Vср – средняя скорость движения состава, Vср= 90 км/ч;

Топ – время на выполнение операций, связанных с отправлением и прибытием груза, Топ= 24 часа;

Тзад – время на задержки и остановки в пути, Тзад= 3*2 = 6 часов.

Предельный срок доставки данного груза Тпред= не ограничен

Следовательно все сроки доставки соблюдены.

5. РАСЧЕТ ВРЕМЕНИ ПРЕМЕЩЕНИЯ

ПО УЧАСТКАМ МАРШРУТА

Время перемещения расчитывается по формуле:

1) Одесса - Житомир:

2) Житомир - Могилев:

3) Могилев - Витебск:

4) Витебск - С-Петербург:

6. ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ ТЕМПЕРАТУР ВОЗДУХА НА УЧАСТКАХ И В ОСТАНОВОЧНЫХ ПУНКТАХ МАРШРУТА

Расчетная температура наружного воздуха на момент прибытия или отправления определяется по формулам:

В интервале от 1 часа ночи до 13 часов:

t = t1 + ( t13 – t1 )*( T - 1) / 12 ;

В интервале от 13 часов до 1 часа:

t = t13 - ( t13 – t1 )*( T - 13) / 12 ,

где t1, t13 - расчетная температура воздуха в заданной точке на 1 час ночи;

Т – момент времени на который расчитывается температура.

Средняя температура на участке или в промежуточном пункте определяется как среднее арифметическое температуры на момент прибытия и отправления. При этом, если временный интервал включает 1 час ночи или 13 часов, то температура в эти моменты включается в расчет средней.

1) Погрузка груза в Одессе начинается в 700 и заканчивается в 745. Отправление поезда в 800

2) Состав прибывает в Житомир в 1200 и отправляется из Житомира в 1400

3) Температура на участке Одесса – Житомир:

4) Состав прибывает в Могилев в 2006 и отправляется из Могилева в 22.06
