Конспект лекций по предмету Строительные материалы специальности Мосты и транспортные тоннели
Рефераты >> Архитектура >> Конспект лекций по предмету Строительные материалы специальности Мосты и транспортные тоннели

Для бетона высокой прочности допускается применение только крупных и средних песков.

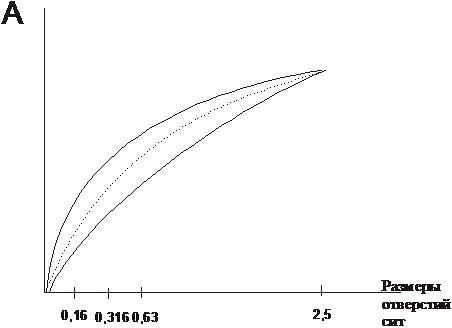

Кривая просеивания песка

  1. Крупный заполнительный элемент- это рыхлая смесь зерен размерами от 5 до 70 мм (гравий, щебень)

Гравий имеет окатанную форму зерна, щебень же- угловатую.

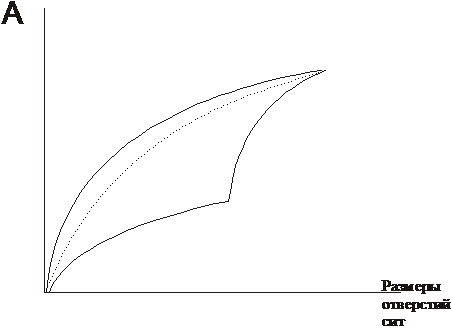

Определение зернового состава для щебня.

70

40

20

10

5

Содержание пыли и глины в щебне или гравии должно быть не более 2%. Содержание пластинчатых и игольчатых зерен в крупном заполнителе не должно превышать 30%.

Прочность щебня должна быть в 2-4 раза выше прочности бетона.

Прочность щебня оценивают по показателям дробления. Через сито определяют, сколько раздробилось и определяют плотность по показателям дробления.

Свойства бетонной смеси.

· Смесь компонентов до начала процесса твердения и схватывания

Бетонная смесь- вязко-упруго-пластичное тело.

· Бетонная смесь обладает тиксотропией- это способность материала разжижаться при приложении нагрузки и отвердевать при ее снятии.

· Бетонная смесь должна обладать удобоукладываемостью и водоудерживающей способностью. Удобоукладываемость характеризуется подвижностью и жесткостью. Подвижность определяется с помощью стандартного конуса.

Если осадка конуса более 10-12 см, то смесь литая, от 7 до 10 см- подвижная смесь, от до 6 см- малоподвижная смесь, 0 см- жесткая смесь.

В строительства применяют жесткие смеси.

· Водоудерживающая способность- это способность бетонной смеси не расслаиваться.

Свойства бетона.

· Прочность- характеризуется маркой бетона или классом.

Марка бетона- это прочность стандартных образцов размерами 15Х15Х15 см, хранящихся при нормальной температуре (20о) и влажности (90-100%). Определение в возрасте 28 суток.

Класс бетона- определяется на тех же образцах по пределу прочности.

Прочность бетона зависит от 5 факторов.

Факторы, влияющие на прочность бетона.

  1. Качество применяемых материалов
  2. Активность цемента Rц
  3. Водоцементное отношение В/Ц
  4. Степень уплотнения (прессование, вибрирование)
  5. Условия твердения (температура и влажность), при понижении температуры в минус твердение не происходит.

Формула Паламея-Семортаева.

Rб28=ARц(Ц/В±0,5)

Rб28- марочная прочность бетона

А- коэффициент качества заполнения

Rц- активность, марка цемента

Ц/В- цементно-водное отношение

0,5-эмпирический коэффициент


Страница:
