Оптические изображения, полученные с помощью линз или зеркал, никогда не воспроизводят объект с идеальной точностью. Они бывают искажены вследствие всякого рода несовершенств оптических систем (аберрации). Но даже идеальная линза, свободная от аберраций, не может дать идеального изображения из-за волновой природы света. Дифракция световой волны, возникающая из-за конечного размера линз и зеркал, приводит к нарушению стигматичности изображений. Это означает, что изображения точечных объектов не могут быть точечными; они изображаются дифракционными пятнами конечного размера. Вследствие перекрытия дифракционных изображений две близкие точки объекта могут оказаться неразрешимыми в изображении. Таким образом, возникает важная задача о дифракционном пределе разрешения оптических инструментов.

2.1. Дифракция Фраунгофера в геометрически сопряженных плоскостях.

Изображения, получаемые при помощи линз или зеркал, располагаются в геометрически сопряженных плоскостях. В этом случае для пучка лучей, распространяющегося от каждой точки объекта, выполняется условие дифракции Фраунгофера. Пусть, например, параллельный пучок света от далекого точечного объекта, сходится в фокальной плоскости линзы (рис. 2.1).

Рисунок 2.1.

Дифракция Фраунгофера в фокальной плоскости линзы.

Каждая точка фокальной плоскости соответствует бесконечно удаленной точке; следовательно, в фокальной плоскости выполняется условие дифракции Фраунгофера. Роль препятствия, на котором свет испытывает дифракцию, играет диафрагма D, ограничивающаяся световой пучок. Такой диафрагмой, в частности, может являться оправа самой линзы. Принято говорить, что дифракция происходит на входной апертуре оптической системы.

Аналогичным образом можно проиллюстрировать случай, когда точечный источник находится на конечном расстоянии a от линзы, а изображение возникает на расстоянии b за линзой. При этом расстояния а и b подчиняются формуле линзы

(2.1)

Для простоты мы ограничиваемся здесь случаем тонкой линзы.

Для того, чтобы пояснить, почему и в этом случае выполняется условие наблюдения дифракции Фраунгофера, заменим одиночную линзу с фокусным расстоянием F двумя вплотную расположенными линзами с фокусными расстояниями и (рис. 2.2). Тогда источник оказываются расположенными в переднем фокусе первой линзы, а плоскость изображения совпадает с задней фокальной плоскостью второй линзы. При этом автоматически выполняется соотношение (2.1), так как оно равносильно правилу сложения оптических сил (то есть обратных фокусных расстояний) двух близко расположенных линз. В промежутке между линзами лучи идут параллельным пучком. Сравнивая рис. 2.1 и 2.2, можно заключить, что во втором случае дифракция Фраунгофера

происходит на общей оправе линз и наблюдается в задней фокальной плоскости второй линзы.

Рисунок 2.2.

Дифракция Фраунгофера в плоскости, геометрически сопряженной источнику.

Рис. 2.1 соответствует картине дифракции света в объективе телескопа (или глаза), рис. 2.2 – дифракции в объективе микроскопа.

2.2. Дифракция Фраунгофера на щели и круглом отверстии.

Если перед линзой расположена диафрагма в виде узкой щели ширины D, то расчет для дифракционной картины Фраунгофера не представляет труда. В этом случае для распределения интенсивности в дифракционной картине получается выражение

(2.2)

Здесь q – угловая координата плоскости наблюдения. При наблюдении дифракции в геометрически сопряженной плоскости линейная координата r связана (в случае малых углов) с угловой координатой соотношением: r = F*q. (или r = F2*q для случая рисунка 2.2).

Распределение l(q) имеет главный максимум при q = 0 и эквидистантно расположенные нули при sinq = ml/D, где m – целое число. Значительная часть энергии света, прошедшего через щель, локализуется в главном дифракционном максимуме, угловая полуширина которого равна l/D. Интенсивность соседнего максимума составляет приблизительно 5 % от интенсивности в центре дифракционной картины. Этот случай представляет для дифракционной теории оптических инструментов чисто методический интерес, поскольку, как правило, входные апертуры имеют вид круглых отверстий. Расчет фраунгоферовой дифракции на круглом отверстии оказывается достаточно громоздким и приводит к бесселевым функциям первого порядка I1.

Распределение интенсивности света при дифракции Фраунгофера на круглом отверстии диаметра D выражается формулой

(2.3)

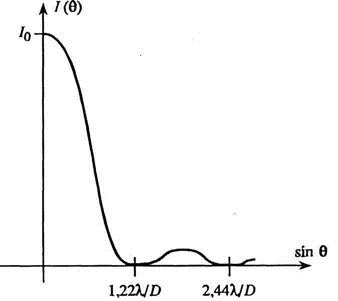

Распределения (2.2) и (2.3) очень похожи друг на друга. Картина дифракции на круглом отверстии имеет вид концентрических колец. Центральное светлое пятно носит название пятна Эйри. Интенсивность в максимуме первого светлого кольца составляет приблизительно 2 % от интенсивности в центре пятна Эйри. Распределение (2.3) показано на рис. 2.3.

Рисунок 2.3.

Дифракция Фраунгофера на круглом отверстии.

При оценке разрешающей способности оптических инструментов важно знать размер центрального дифракционного максимума. Угловой радиус пятна Эйри выражается соотношением

(2.4)

2.3. Интенсивность света в фокусе линзы.

Как следует из формулы (2.4), линейный размер дифракционного пятна пропорционален 1/D , а его площадь в фокальной плоскости ~ 1/D2. При этом полный поток световой энергии, проходящий через линзу, изменяется пропорционально ее площади (~ D2). Таким образом, интенсивность света в фокусе (в центре пятна Эйри) изменяется прямо пропорционально D4. Этот результат можно строго получить методом зон Френеля. Линзу следует рассматривать, как зонную пластинку, которая компенсирует фазовые сдвиги световых колебаний в фокусе как от различных зон Френеля так и от разных элементов одной и той же зоны. На языке векторных диаграмм это означает, что линза «выпрямляет» цепочку элементарных векторов, образующих векторную диаграмму для кольцевых зон Френеля.

Число зон Френеля, укладывающихся на линзе, в случае, когда точка наблюдения совпадает с главным фокусом, равно m = D2/4lF. Вклад одной зоны равен pA0, где А0 - амплитуда волны от источника. Пренебрегая закручиванием спирали, то есть считая вклады всех зон одинаковыми, получим А = mpA0. Следовательно, выигрыш от фокусировки
