Заземление предназначается для устранения опасности поражения человека электрическим током во время прикосновения к нетоковедущим частям, находящимся под напряжением. Это достигается путем снижения до безопасных пределов напряжения прикосновения и шага за счет малого сопротивления заземлителя. Областью применения защитного заземления являются сети переменного и постоянного тока с изолированной нейтралью источника напряжения или трансформатора.

Не требуют защитного заземления электроустановки переменного тока напряжением до 42В и постоянного тока до 110В.

Величина сопротивления заземляющего устройства нормируется «Правилами устройства электроустановок» (ПУЭ). Эта величина для электроустановок до 1000В с изолированной нейтралью должна быть не более 4 Ом, а если мощность питающих сеть генераторов или трансформаторов, или их суммарная мощность не более 100 кВт, то сопротивление должно быть не более 10 Ом.

Для заземления могут быть использованы детали уже существующих сооружений, которые называются естественными заземлителями:

- металлические и железобетонные конструкции зданий и сооружений, находящиеся в соприкосновении с землей;

- металлические трубопроводы, проложенные в земле, за исключением трубопроводов горючих жидкостей и газов;

- свинцовые оболочки кабелей, проложенных в земле;

- обсадные трубы скважин и т. д.

Наименьшие размеры электродов искусственных заземлителей:

- диаметр круглых электродов, мм

- неоцинкованных 10

- оцинкованных … . 6

- сечение прямоугольных электродов, мм2 . 48

- толщина прямоугольных электродов, мм . 4

- толщина полок угловой стали, мм 4

В качестве заземляющих и нулевых проводников, соединяющих корпуса оборудования с заземлителями, могут применяться:

- специальные проводники;

- металлические конструкции оборудования и зданий;

- стальные трубы электропроводок, алюминиевые оболочки кабелей;

- металлические открыто расположенные трубопроводы всех назначений, за исключением трубопроводов для горючих жидкостей и газов, канализации и центрального отопления.

Запрещается использовать в качестве заземляющих и нулевых проводников алюминиевые провода для прокладки в земле, металлические оболочки трубчатых проводов, несущие тросы тросовой проводки, металлорукава, броню и свинцовые оболочки проводов и кабелей.

Проводники присоединяют к корпусам оборудования сваркой или болтовым соединением с обеспечением доступности для контроля или переделки при ухудшении контакта. Последовательное включение в цепь заземления или зануления отдельных корпусов оборудования запрещается.

При монтаже заземляющих устройств монтажной организацией контроль за работами производится со стороны заказчика. При этом отдельно принимаются работы, которые впоследствии будут скрыты, и в это время, а не после, подписываются акты на скрытые работы.

Монтажные организации сдают заказчику всю документацию на заземляющие устройства. На каждое устройство заводится паспорт, в котором отмечаются все изменения, результаты осмотров и измерений.

При проверке состояния заземления периодически проводятся осмотр видимой части, проверка цепи между заземлителем и заземляемыми элементами, измерение сопротивления заземляющего устройства, выборочное вскрытие грунта для осмотра элементов, находящихся в земле.

2. Измерение сопротивления заземляющего устройства

Измерения обычно производят с помощью специального прибора — измерителя заземлений, например, М-416, работающего на принципе амперметра — вольтметра. При измерении сопротивления сложного контура, имеющего наибольшую диагональ Д, токовый электрод Eт располагают на расстоянии 11 = 2Д от края данного контура, а потенциальный электрод En — поочередно на расстояниях 0,4, 0,6, 0,51 фиксируя показания прибора. Если сопротивления, полученные при установке Еп на расстояниях, 0,4 и 0,6l1 отличаются не более 10%, то принимают значение сопротивления, полученное в положении потенциального электрода на расстоянии 0,511 а если различие больше 10%, то или повторяют измерения при увеличении расстояния до Ет в 1.5 .2 раза, или производят измерения при изменении направления токового электрода.

Для вертикальных электродов, расположенных в ряд и соединенных полосой или для заземлителя, состоящего из полосы, длину полосы принимают за величину Д.

Токовый электрод располагают на расстоянии от края испытываемого заземлителя:

при Д > 40 м l2 = 2Д, при 10 м < Д <= 40 м l2 > 80 м,

при Д<= 10 м l2 = 40 м.

Потенциальный электрод располагается на расстоянии 0,54. Измерение сопротивления заземления производится, когда оно имеет наибольшие значения: для северных районов и средней полосы — зимой при наибольшем промерзании почвы, для южных районов — когда почва наиболее сухая.

Во время приемо-сдаточных испытаний измеренные значения сопротивлении умножают на коэффициент сезонности, который берется из таблицы.

3. Технические средства защиты в электроустановках

3.1 Защитное заземление

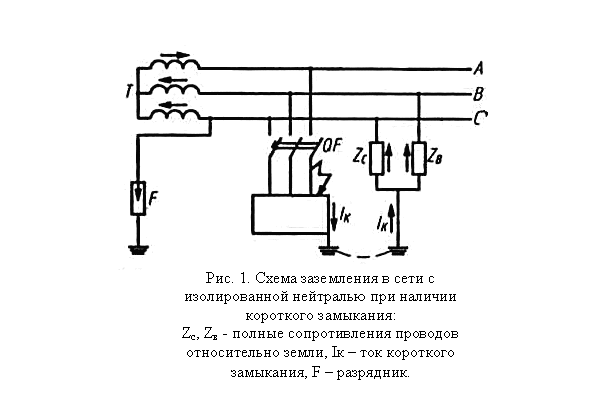

Заземлением (рис. 1) называется соединение с землей нетоковедущих металлических частей электрооборудования через металлические детали, закладываемые в землю и называемые заземлителями, и детали, прокладываемые между заземлителями и корпусами электрооборудования, называемые заземляющими проводниками. Проводники и заземлители обычно делаются из низкоуглеродистой стали, называемой в просторечии железом.

Заземлители в виде штырей, вбиваемых в землю, называются электродами, и могут быть одиночными или групповыми. Заземлитель имеет характеристики, обусловленные стеканием по нему тока в землю. К характеристикам заземлителя относятся:

- напряжение на заземлителе;

- изменение потенциалов точек в земле вокруг заземлителя в зависимости от их расстояния от заземлителя в зоне растекания тока — вид потенциальной кривой;

- вид линий равного потенциала — эквипотенциальных линий на поверхности земли;

- сопротивление заземляющего устройства;

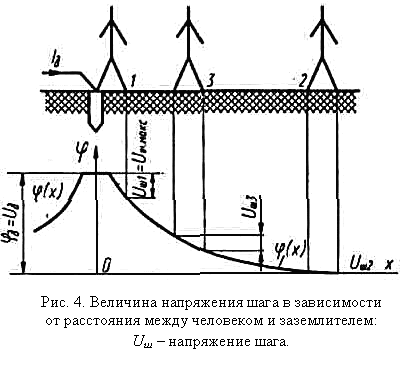

- напряжения прикосновения и шага.

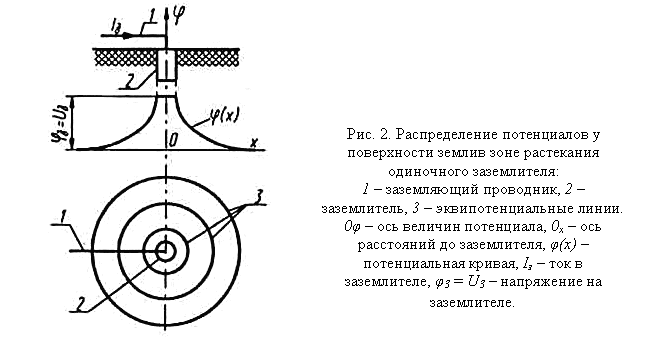

На (рис. 2) показана схема простого заземлителя в виде стержня или трубы, забиваемых в землю и вид потенциальных кривых и эквипотенциальных линий.

При расстоянии менее 40 м между одиночными заземлителями в групповом заземлителе их зоны растекания накладываются друг на друга, и получается одна зона растекания группового заземлителя, которой соответствует своя потенциальная кривая.

3.2 Зануление

Зануление (рис. 5) предусматривает глухое заземление нейтрали источника или трансформатора трехфазного тока, одного вывода источника однофазного тока, наличие нулевого провода и его повторного заземления.

Заземление нейтрали источника тока имеет целью понизить напряжение на корпусах оборудования и на нулевом проводе, с которым эти корпуса соединены, до безопасного значения при замыкании фазного проводника на землю, при этом создается путь для тока Iф-з.
