Феррогранаты имеют окно прозрачности в диапазоне волн 1,15— 5 мкм. Наиболее перспективными материалами являются чистые железоиттриевые гранаты (ЖИГ) и висмутосодержащие гранаты, в которых часть иттрия заменена на висмут.

Синтезированиеэпитаксиальных пленок ферритов-гранатов, включающее подбор состава исходных пленок и подложки, выбор оптимальной обработки (отжига), обеспечивает получение материа­лов с высокими магнитооптическими свойствами, различающихся по намагниченности, коэрцитивной силе, анизотропии, подвижности доменной стенки и т. п.

Ферриты-гранаты являются основными магнитооптическими ма­териалами в инфракрасной области. Для видимого света они мало пригодны. Имеются данные об использовании высококачественных пленок ферритов-гранатов в видимом свете .

Однако при реализа­ции устройств на этих материалах надо иметь в виду следующие особенности. Технология производства ортоферптов не позволяет изготавливать очень тонкие пластины (меньше 1 мкм). Именно по этой причине ортоферриты применяют при λ>0,5 мкм, хотя имеются данные о том, что и при λ = 0,45 мкм их оптические свойства выше свойств MnBi-пленок. Оптимальная толщина пластин ортоферритов для λ=0,63 мкм со­ставляет 60—90 мкм. Вторая особенность связана с оптической ани­зотропностью ортоферритов, обусловленной низкой симметрией ромбической ячейки. Для исключения явления двулучепреломления пластины из ортоферритов вырезают нормально к оптической оси. При этом реализуется устойчивая полосовая доменная структура, а не ЦМД. Установлено, что в очень тонких пластинах при толщи­нах порядка 1 мкм двулучепреломление незначительно, и матери­ал можно в этом случае считать изотропным. Введение в ортоферрит ионов редкоземельных элементов значительно повышает изо­тропность их оптических свойств.

Феррошпинели, содержащие ионы Со2+ в тетраэдрических позициях используют в качестве магнитооптических материалов при λ= 5 - 12 мкм, где они обладают высокой прозрачностью и большим θ (до 105 град/см). Это практически единственные материалы, пригодные для создания магнитооптических устройств в этом диапазоне волн.

ПЛЕНКИ ДЛЯ ТЕРМОМАГНИТНОЙ ЗАПИСИ

Термомагнитный эффект

Магнитные свойства ферромагнетиков существенно зависят от температуры. Достаточно точно эта зависимость описывается законом Кюри-Вейса: µ=С/(ТК - Т), где С - некоторая константа (константа Кюри), зависящая от материала, ТК - температура (точка) Кюри. Закон обратной зависимости магнитной восприимчивости парамагнетиков от температуры установлен в 1895 г французским физиком П.Кюри. Позже, в 1907 г другой француз П.Вейс уточнил закон применительно к ферромагнетикам.

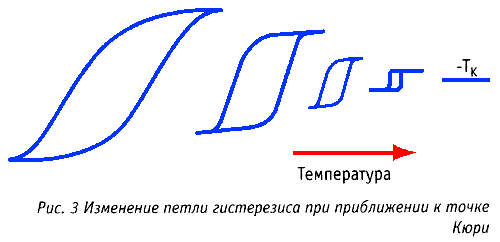

По закону Кюри-Вейса при Т, стремящимся к ТК, магнитная восприимчивость расходится (становится бесконечно большой). Это не должно смущать, поскольку Тк - особая точка. При температуре Кюри происходит переход вещества из парамагнитной фазы в ферромагнитную. При температуре ниже точки Кюри вещество является ферромагнетиком, выше - парамагнетиком. При приближении (снизу по температуре) магнитная восприимчивость µ резко возрастает. Этот процесс поясняется рис. 3.

По мере роста температуры возрастает крутизна наклонных участков петли гистерезиса (соответственно, и |i). При этом уменьшается коэрцитивная сила и максимальная остаточная намагниченность, а отношение ВН/НК растет. Все это ведет к резкому росту эффективности записи.

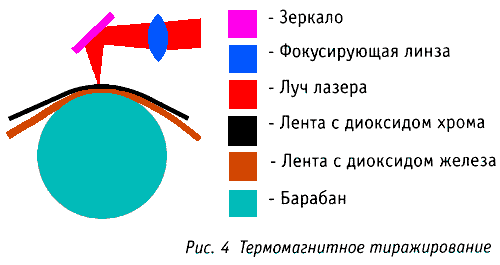

Естественно, эти особенности магнитных свойств ферромагнетиков вблизи точки Кюри заинтересовали изобретателей. Среди материалов, пригодных для записи на ленточный носитель, наименьшей температурой фазового перехода обладает диоксид хрома. Точка Кюри этого материала составляет 128 °С (у гамма-оксида железа, например, температура Кюри составляет 650 °С). Она достаточно велика, но тем не менее, в сочетании с точечным лазерным подогревом материала, гамма-оксид железа может применяться на практике. В качестве примера на рис. 4 приведена схема лазерного подогрева при термомагнитном тиражировании магнитных записей.

К барабану прижаты две ленты: снизу с носителем из гамма-диоксида железа - оригинал, сверху с диоксидом хрома - копия. Ленты соприкасаются рабочими слоями. Сфокусированный луч лазера разогревает рабочий слой ленты-копии до температуры немного выше точки Кюри. Температура разогретой точки (точнее штриха с длиной, равной ширине дорожки записи) достаточно быстро остывает за счет тепловой диффузии. При переходе через точку фазового перехода, когда магнитная восприимчивость сверхвысокая, рабочий слой ленты-копии легко намагничивается. При дальнейшем остывании магнитная восприимчивость быстро уменьшается и запись относительно слабых полей, создаваемых лентой-оригиналом, становится невозможной. В процессе транспортировки лент оригинала и копии зона записи перемещается. Скопированная сигналограмма зеркальна по отношению к сигналограмме оригинала. Поэтому запись оригинала ведется так, чтобы формировалась сигналограмма, зеркальная по отношению к стандартной. Скорость тиражирования прямо зависит от мощности лазера. Реально удалось реализовать тиражные машины со скоростями копирования в 300 и более раз выше номинальной.

Термомагнитиая запись также широко применяется в системах записи на магнитооптические диски. В этом случае зона мгновенной записи совпадает со световым пятном, разогревающим термо-магнитный материал. Магнитное поле при этом может быть рассеянным в области, значительно превышающей снеговое пятно, и должно быть достаточно слабым, чтобы нс воздействовать на неосвещенные участки.

Для создания конкретных технических устройств с термомагнит­ной записью в качестве материалов используют ферромагнитные и ферримагнитные пленки с разнообразными термомагнитными ха­рактеристиками. Под влиянием температуры в различных материа­лах может изменяться намагниченность, коэрцитивная сила, ани­зотропия и другие параметры.

Принято классифицировать магнитные материалы для тер­момагнитной записи по типу термомагнитного эффекта, который при этом используется.

Материалы для записи в точке Кюри. Их применение основано на использовании температурной зависимости спонтанной намагни­ченности вблизи точки Кюри 0.

Эта группа материалов состоит из металлических пленок с силь­ной перпендикулярной анизотропией, классическим представителем которой является маргапцево-впсмутовая пленка (MnBi), обеспечи­вающая плотность записи порядка 106 бит/см2.

Монокристаллические марганцево-висмутовые пленки изготав­ливают напылением на подложку из слюды слоев Bi и Мп, поверх которых для защиты пленки от разложения и для снижения потерь на отражение наносят слой SiO определенной толщины. Для полу­чения однородного слоя соединения MnBi эту многослойную струк­туру отжигают при Т = 300° в течение 70 ч в вакууме, в результате чего образуется пленка с низкотемпературной фазой (гексагональ­ной кристаллической структуры), причем ось легкого намагничива­ния ориентирована перпендикулярно подложке.
