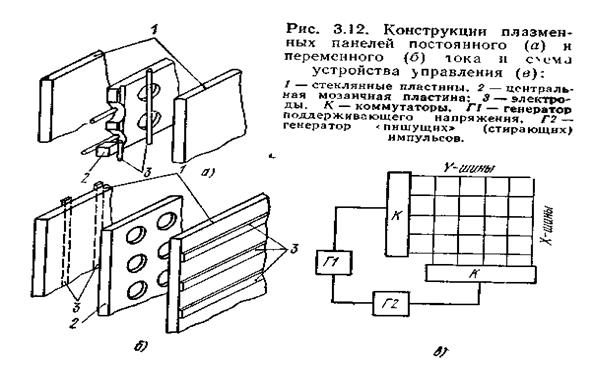

ных ячеек. Разрабатываются панели постоянного и переменного тока, т. е. с внутренними и внешними элек-тродами (рис. 3.12). Высокочастотный экран питается двумя возбуждающими напряжениями от генераторов Г1 и Г2 (рис. 3.12,в): синусоидальным опорным с частотой в несколько килогерц, поддерживающим разряд, и записывающим (или стирающим) в виде коротких прямоугольных импульсов, «поджигающих» ту или иную ячейку.

В конструкциях рис. 3.12 центральная мозаичная пластина служит для изоляции разрядных промежутков друг от друга, ею определяется разрешающая способность экрана, близкая к 10 . 20 лин/см. Ограничения области разряда можно добиться и без перегородок повышением давления газовой смеси, которое ведет к стягиванию плазменного шнура, возникающего в месте пересечения возбужденных X- и У-электродов. Идя по этому пути, можно существенно повысить разрешающую способность,

особенно у панелей переменного тока.

Высокое напряжение питания и большое число эле-ментов

требуют довольно сложных схем управления. Тем не менее

на основе как биполярных, так и МОП-транзисторов и спе-

циальных интегральных схем удается изготовить достаточно

компактные плоские устройства, размещаемые на задней

стороне панели. Схемы управления не только воспроизводят

на экране требуемые образы, но и позволяют изменять интен-

сивность свечения, обеспечивая передачу до нескольких

десятков полутонов (градаций яркости). Для уменьшения чис-

ла выводов от панели и упрощения схемы управления используют

принцип самосканирования, для реализации которого в

центральной пластине делают специальные отверстия, соеди-

няющие определенным образом соседние ячейки друг с другом.

Вследствие этого зажженное состояние, созданное в одной

ячейке, последовательно перемещается по всем элементам

строк и столбцов экрана. Для получения цветного изображения

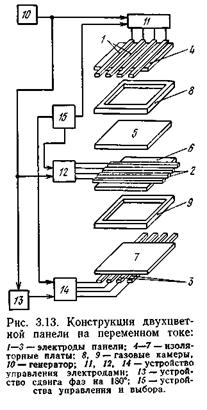

изготавливается прозрачная панель (рис. 3.13), каждый слои

которой генерирует свечение определенного цвета (обычно К—О—В),

а требуемая окраска обеспечивается соответствующим управлением

этими слоями. Возможно и другое решение задачи: в панели

с ксеноновым наполнением (УФ излучение) создается сложное

люминофорное покрытие (подобное триадам ТВ экрана), а

газовый разряд «включает» нужный цвет.

Уменьшить напряжение и мощность управляющих сигналов можно

лишь введением в электрическую схему дополнительных электродов.

При сохранении напряжения анод — катод на уровне 200 . 400 В

для включения разряда в трехэлектродной схеме необходимо лишь

20 . 40 В, а в четырехэлектродной (тиратронной) — 2 . 6 В. Мощность,

потребляемая управляющей цепью, может быть снижена до 10-4 .10-5

Вт, и устройство оказывается полностью совместимым со стандартными

биполярными и МОП-интегральными схемами. Но для практической

реализации указанных преимуществ необходимо создание индикаторов

тиратронного типа в панельной конструиции методами пленочной

технологии. Важнейшая задача совершенствования плазмечных панелей

всех видов заключается в повышении их долговечности до 104 . . . 105 ч

на основеоптимизации конструкции, тщательного подбора материалов и

отработки мас-сового производства.

4. Применение индикаторов

Применение индикаторов характеризуется прежде всего тем, что именно этими приборами электроника широко входит в быт человека. Можно упомянуть такие изделия, как электронные цифровые часы (рис. 3.21), калькуляторы, автомобильные индикаторные панели, настроенные шкалы радиоприемников, указатели программ телевизоров, индикаторы кухонного оборудования.

В промышленности эти приборы являются обязательным элементом периферийных устройств ЭВМ, автоматизированных систем управления, контрольно-измерительной аппаратуры, сервисных устройств транспортных и связных систем. В военной технике системы отображения информации необходимы на командных пунктах, в различных навигационных устройствах, системах наведения, в приборных щитах самолетов, танков, подводных лодок .

Все это предопределяет массовое производство индикаторных приборов: годовой выпуск приборов (в пере-счете на знак) превышает 1 млрд., объем производства почти такой же, как у диодов всех типов, очень высоки и темпы роста — удвоение объема за 5—6 лет.

Индикаторные средства играют решающую роль в переходе от телефона к терминалу и к видеотелефону; в будущем найдут свое разрешение проблемы твердотельного телевидения, электронной книги и газеты. Не исключено, что совершенствование полупроводниковых светоизлучающих диодов даст в конце концов средство для воспроизводимого получения тех 10 млн. оттенков, которые насчитывают наиболее полные цветовые каталоги; решит все сегодняшние проблемы колориметрии; породит новые виды изобразительного искусства и в конечном счете начнет активно воздействовать на формирование эстетического мира человека.

5. Четыре поколения индикаторных приборов

Четыре поколения индикаторных приборов может быть выделено на основе ретроспективного и перспек-тивного анализа их развития. Первое поколение характеризуется небольшим числом используемых физических принципов, низкими значениями к. п. д. и яркости, малыми информационными возможностями (Nэл≈1 ••• 10), болыиими габаритами, одноцветностью, высоким управляющим напряжением, малой долговечностью (<103 ч), высокой стоимостью, ограниченным применением. Типичными представителями этого поколения являются газоразрядные пакетные индикаторы (типа «Никси»), первые образцы

ЭЛИ.

К типичным представителям второго поколения индикаторных приборов следует отнести полупроводнико-вые и жидкокристаллические индикаторы, многоразрядные люминесцентные и плазменные монодисплеи. Эти приборы характеризуются высокой яркостью свечения и контрастностью, экономичностью, приемлемой долговечностью (104 ч), невысокой стоимостью. Эти каче-ства, а также повышенная информационная емкость (Nэл≈10 ••• 103), совместимость с интегральными схемами управления обеспечивают широкое и многообразное применение индикаторов второго поколения. Как тенденция, проявляющаяся в отдельных представителях этого поколения, эти приборы характеризует многоцветность. Переход от первого поколения ко второму стал возможен благодаря привлечению новых физических эффектов и широкому и последовательному внедрению плоскостных конструкций и групповых методов обработки.

Третье поколение будет базироваться в основном на тех же физических принципах, что и второе, однако совершенствование новых материалов и технологии позволит достигнуть еще большей экономичности и ин-формационной мощности (Nэл≈104 ••• 105); долговечность превысит 104 . 105 ч; многоцветность станет обя-зательным качеством табло и экранов. Совмещение с устройством управления избавит потребителя от труд-ностей применения и благодаря низкой стоимости распространение информационных средств станет повсеместным. Неким прообразом изделия третьего поколения могла бы служить трехцветная плазменная панель, существенно усовершенствованная в направлении экономичности, миниатюризации схем управления, повышения долговечности и надежности и снижения стоимости.
