1. Подобрать циклон, обеспечивающий степень эффективности очистки газа от пыли не менее h = 0.87

Циклоны предназначены для сухой очистки газов от пыли со средним размером частиц 10…20 мкм. Все практические задачи по очистке газов от пыли с успехом решаются циклонами НИИОГАЗа: цилиндрическим серии ЦН и коническим серии СК. Избыточное давление газов, поступающих в циклон, не должно превышать 2500 Па. Температура газов во избежание конденсации паров жидкости выбирается на 30…500С выше температуры точки росы, а по условиям прочности конструкции – не выше 4000С. Производительность циклона зависит от его диаметра, увеличиваясь с ростом последнего. Цилиндрические циклоны серии ЦН предназначены для улавливания сухой пыли аспирационных систем. Их рекомендуется использовать для предварительной очистки газов при начальной запыленности до 400 г/м3 и устанавливать перед фильтрами и электрофильтрами.

Конические циклоны серии СК, предназначенные для очистки газов от сажи, обладают повышенной эффективностью по сравнению с циклонами типа ЦН за счет большего гидравлического сопротивления. Входная концентрация сажи не должна превышать 50 г/м3.

Исходные данные:

количество очищаемого газа - Q = 1.4 м3/с;

плотность газа при рабочих условиях - r = 0,89 кг/м3;

вязкость газа - m = 22,2×10-6 Н×с/м2;

плотность частиц пыли - rП = 1750 кг/м3;

плотность пыли – dП = 25 мкм;

дисперсность пыли - lgsп = 0,6;

входная концентрация пыли – Свх = 80 г/м3.

Расчет: Задаёмся типом циклона и определяем оптимальную скорость газа wопт, в сечении циклона диаметром Д:

Выберем циклон ЦН-15, оптимальная скорость газа, в котором wопт = 3,5 м/с.

Определяем диаметр циклона, м

Ближайшим стандартным сечением является сечение в 700 мм.

По выбранному диаметру находим действительную скорость газа в циклоне, м/с

м/с,

где n – число циклонов.

Вычисляем коэффициент гидравлического сопротивления одиночного циклона:

где К1 – поправочный коэффициент на диаметр циклона;

К2 - поправочный коэффициент на запыленность газа;

500 – коэффициент гидравлического сопротивления одиночного циклона диаметром 500 мм.

Определяем гидравлическое сопротивление циклона:

Па

По таблице 2.4 определяем значение параметров пыли и lgsh:

Для выбранного типа циклона - =4.5 мкм lgsh=0.352

Ввиду того, что значения , приведенные в таблице 2.4, определены по условиям работы типового циклона (Дт = 0,6 м; rпт = 1930 кг/м3; mт = 22,2×10-6; wт = 3,5 м/с), необходимо учесть влияние отклонений условий работы от типовых на величину d50:

мкм

Рассчитываем параметр x:

по табл. 2.5 находим значение параметра Ф(x):

Ф(x)=0.8413

Определяем степень эффективности очистки газа в циклоне:

Расчетное значение h = 0,92 больше необходимого условия h = 0,87, таким образом циклон выбран верно.

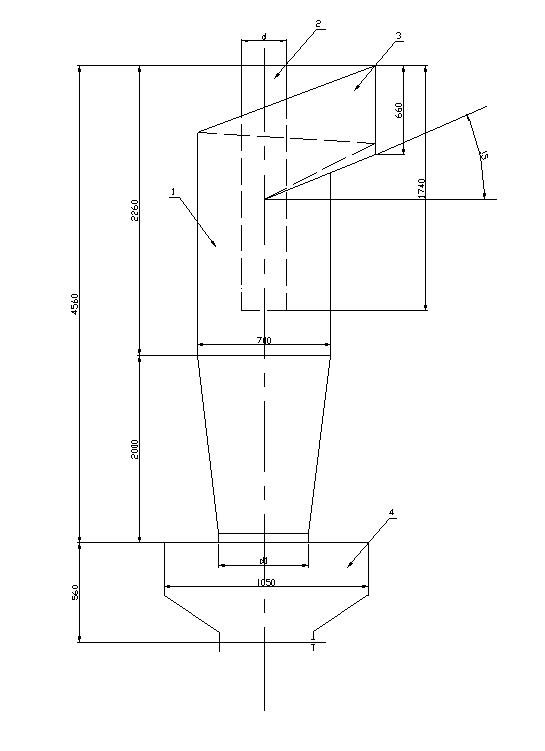

Рис. 4.1 Цилиндрический циклон

1 – корпус

2 – входная труба

3 – патрубок

4 – буннер

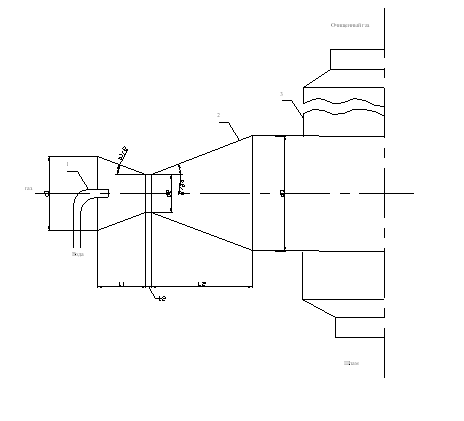

2. Рассчитать эффективность применения скруббера Вентури для очистки от пыли производственных выбросов.

Скрубберы Вентури нашли наибольшее применение среди аппаратов мокрой очистки газов с осаждением частиц пыли на поверхности капель жидкости. Они обеспечивают эффективность очистки 0.96…0.98 на пылях со средним размером частиц 1…2 мкм при начальной концентрации пыли до 100 г/м3 . Удельный расход воды на орошение при этом составляет 0.4…0.6 л/м3 .

Исходные данные:

Загрязнитель – конвекторная пыль В = 9,88 × 10-2; n = 0,4663

Плотность газа в горловине rг = 0,9 кг/м3

Скорость газа в горловине Wг = 135 м/с

Массовый расход газа Мг = 0,9 кг/с

Массовый расход орошающей жидкости Мж = 0,865 кг/с

Удельный расход жидкости m = 1,5 л/м3

Давление жидкости rж = 300 кПа

Плотность жидкости rж = 1000 кг/м3

Коэффициент гидравлического сопротивления сухой трубы - =0.15

Требуемая эффективность очистки от пыли не менее 0.9

Расчет:

Определяем гидравлическое сопротивление сухой трубы Вентури,

Рассчитываем гидравлическое сопротивление, обусловленное введением орошающей жидкости,

Н/ м2 , где

ж – коэффициент гидравлического сопротивления трубы, обусловленный вводом жидкости

Находим гидравлическое сопротивление трубы Вентури, Н/ м2

Находим суммарную энергию сопротивления Кт, Па

где Vж и Vг – объемные расходы жидкости и газа соответственно, м3/с

Vж = Мж/rж = 0,865/1000 = 8,65 × 10-4 м3/с

Vг = Мг/rг = 0,9/0,9 = 1 м3/с

Кт = 10662855 + 300×103(8,65×10-4/1) = 10663114 Па

Определяем эффективность скруббера Вентури

Эффективность скруббера Вентури, полученная в результате расчетов (величина ), удовлетворяет заданному условию, т.е. обеспечивает очистку газов от пыли с эффективностью не менее 0.9.
