3.4.Пиктограммы и Разъёмы входа/выхода

Когда пиктограмма VI “A” помещена в диаграмму VI “B”, то VI “A” становится субVI, (в LabVIEW аналог подпрограммы). Элементы управления и индикаторы субVI получают и возвращают данные из/в VIs, которые произвели их вызов .

Разъём входа/выхода - набор пиктограмм, через который происходит присоединение VI к элементам управления или индикаторам. Пиктограмма - это иллюстрированное представление алгоритма VI, или текстовое описание этого VI.

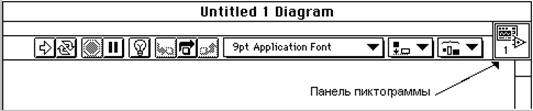

Рисунок 4.Пример пиктограммы VI.

Каждый VI имеет заданную по умолчанию пиктограмму, которая отображается в области “Окна Пиктограммы” в верхнем правом углу “Окна блок-схемы” и “Окна передней панели”. Такая пиктограмма приведена на рис.4.:

Каждый VI также имеет разъем входа/выхода, который можно найти выбрав, “Show Connector” в области окна пиктограммы на передней панели. Когда Вы определяете разъём входа/выхода впервые, LabVIEW предлагает Вам образец такого разъёма. Вы можете выбрать необходимое вам число входов и выходов в разъёме .

4.Заключение

В заключении стоит упомянуть о том, что ВИС являются подклассом так называемых Интеллектуальных Измерительных Систем(ИИС). Ниже приведена таблица с перечислением характерных для ИИС и ВИС признаков и возможностей:

Характеристика

Есть ли в ИИС?

Есть ли в ВИС?

Возможность восприятия и активного использования априорной и текущей информации об измеряемом объекте в процессе измерения величины.

Да

Да

Возможность выполнения предварительной идентификации объекта, процесса или величины с целью выбора адекватной измерительной процедуры и соответствующих аппаратных и программных средств.

Да

Да

Предварительное автоматическое планирование измерительного эксперимента путём оптимизации заданных показателей качества результатов измерений при заданных ограничениях.

Да

Нет

Возможность автотестирования, самокалибровки и метрологического автосопровождения результатов измерений, т.е. оценки их погрешности в реальном масштабе времени с учётом реализованного алгоритма измерений

Да

Нет

Возможность параметрической адаптации выбранного измерительного алгоритма к условиям внешней и внутренней ситуации.

Да

Нет

Способность к самообучению.

Да

Нет

Наличие интеллектуального пользовательского интерфейса между системой и оператором.

Да

Да

Возможность сжатия информации, содержащейся в результатах измерений и представление её пользователю в компактном и наглядном виде. Возможно также принятие некоторых решений.

Да

Да
