Хронология развития Ethernet

В 1977 г. в японские ученые М. Токоро (Mario Tokoro - в последующем вице-президент компании Sony) и К. Тамару (Kiichirou Tamaru) разработали способ использования Ethernet в радиоканале (Acknowledging Ethernet). В процессе передачи по радиоканалу невозможно осуществить прием информации, а значит, невозможно и установить, имела ли место коллизия. Авторы предложили по окончании приема информационного блока сообщения посылать в ответ небольшой пакет подтверждения. Отсутствие такого подтверждения и должно было говорить о коллизии. Эта работа стала первой ступенькой к современным радио ЛВС IEEE 802.11 и IEEE 802.15.

Ровно через год Международная организация стандартизации разработала семиуровневую модель открытой сетевой архитектуры, ставшую своеобразным "переводчиком" для разнородных сетевых разработок: стало ясно, как они соотносятся друг с другом. В том же 1978 г. появился первый вариант стандарта ARINC-429, до настоящего времени исправно служащий в авиации. Топология ЛВС в соответствии с этим стандартом была очень проста: практически точка - точка, поскольку на витой паре шины лишь одно устройство имело право передавать, остальные (а их могло быть несколько) должны были только слушать. Если требовался двунаправленный обмен, прокладывали второй канал ЛВС. Столь же просто осуществлялось и кодирование сигналов: положительный импульс означал передачу единицы, отрицательный - нуля.

В 1979 г. в США три фирмы - Xerox, DEC и Intel - объединили свои усилия, чтобы стандартизовать Ethernet. Произошло это при посредничестве Боба Меткалфа, который считает это объединение даже более важной своей заслугой, чем изобретение самой Ethernet. Аргументы, "добившие" конкурирующие стороны, были просты: объединение усилий для стандартизации многократно увеличивало общий сбыт изделий и повышало прибыль каждой компании.

4 июля того же 1979 г. Боб Меткалф с помощью фирмы DEC основал компанию 3Com (тройная аббревиатура от COMputer COMmunications COMpability - совместимость компьютерных коммуникаций). В задачу компании входило производство сетевого оборудования, соответствующего будущему стандарту Ethernet.

В сентябре 1979 г. была опубликована работа, посвященная приоритетно-кодовым методам доступа к шине ЛВС, явившая собой одну из первых попыток радикального избавления от коллизий в Ethernet (J. Capetanakis, "Tree Algoriths for Packet Broadcast Channels"). Совместный труд DEC, Intel и Xerox завершился 30 сентября 1980 г. опубликованием работы по стандартизации Ethernet, первого варианта этого стандарта.

Далее развитие Ethernet шло «семимильными шагами»:

§ март 1981 - фирмой 3com представлен Ethernet - трансивер.

§ сентябрь 1982 - первый сетевой адаптер для персонального компьютера.

§ 1983 - появление спецификации IEEE 802.3, определена шинная топология сети 10base5 (толстый Ethernet) и 10base2 (тонкий Ethernet). Скорость передачи 10 Мбит/сек. Определено предельное расстояние между точками одного сегмента - 2, 5 км.

Толстый Ethernet – сеть на толстом коаксиальном кабеле, имеющем диаметр 0,4 дюйма и волновое сопротивление 50 Ом. Максимальная длина кабельного сегмента – 500 м.

Прокладка самого кабеля почти одинакова для всех типов коаксиального кабеля.

Для подключения компьютера к толстому кабелю используется дополнительное устройство, называемое трансивером. Трансивер подсоединен непосредственно к сетевому кабелю. От него к компьютеру идет специальный трансиверный кабель, максимальная длина которого 50 м. На обоих его концах находятся 15-контактные DIX-разъемы (Digital, Intel и Xerox). С помощью одного разъема осуществляется подключение к трансиверу, с помощью другого – к сетевой плате компьютера.

Трансиверы освобождают от необходимости подводить кабель к каждому компьютеру. Расстояние от компьютера до сетевого кабеля определяется длиной трансиверного кабеля.

Создание сети при помощи трансивера очень удобно. Он может в любом месте в буквальном смысле «пропускать» кабель. Эта простая процедура занимает мало времени, а получаемое соединение оказывается очень надежным.

Кабель не режется на куски, его можно прокладывать, не заботясь о точном месторасположении компьютеров, а затем устанавливать трансиверы в нужных местах. Крепятся трансиверы, как правило, на стенах, что предусмотрено их конструкцией.

При необходимости охватить локальной сетью площадь большую, чем это позволяют рассматриваемые кабельные системы, применяется дополнительные устройства – репитеры (повторители). Репитер имеет 2-портовое исполнение, т.е. он может объединить 2 сегмента по 185 м. Сегмент подключается к репитеру через Т-коннектор. К одному концу Т-коннектора подключается сегмент, а на другом ставится терминатор.

В сети может быть не больше четырех репитеров. Это позволяет получить сеть максимальной протяженностью 925 м.

Существуют 4-портовые репитеры. К одному такому репитеру можно подключить сразу 4 сегмента.

Длина сегмента для Ethernet на толстом кабеле составляет 500 м, к одному сегменту можно подключить до 100 станций. При наличии трансиверных кабелей до 50 м длиной, толстый Ethernet может одним сегментом охватить значительно большую площадь, чем тонкий. Эти репитеры имеют DIX-разъемы и могут подключаться трансиверами, как к концу сегмента, так и в любом другом месте.

Очень удобны совмещенные репитеры, т.е. подходящие и для тонкого и для толстого кабеля. Каждый порт имеет пару разъемов: DIX и BNC, но он не могут быть задействованы одновременно. Если необходимо объединять сегменты на разном кабеле, то тонкий сегмент подключается к BNC-разъему одного порта репитера, а толстый – к DIX-разъему другого порта.

Репитеры очень полезны, но злоупотреблять ими не стоит, так как они приводят к замедлению работы в сети.

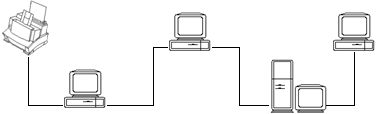

Шинная топология – толстая сеть

Тонкий Ethernet использует кабель типа RG-58A/V (диаметром 0,2 дюйма). Для маленькой сети используется кабель с сопротивлением 50 Ом. Коаксиальный кабель прокладывается от компьютера к компьютеру. У каждого компьютера оставляют небольшой запас кабеля на случай возможности его перемещения. Длина сегмента 185 м, количество компьютеров, подключенных к шине – до 30.

После присоединения всех отрезков кабеля с BNC-коннекторами (Bayonel-Neill-Concelnan) к Т-коннекторам (название обусловлено формой разъема, похожей на букву «Т») получится единый кабельный сегмент. На его обоих концах устанавливаются терминаторы («заглушки»). Терминатор конструктивно представляет собой BNC-коннектор (он также надевается на Т-коннектор) с впаянным сопротивлением. Значение этого сопротивления должно соответствовать значению волнового сопротивления кабеля, т.е. для Ethernet нужны терминаторы с сопротивлением 50 Ом.
