Видеокарты (карты монитора).

В настоящее время фактическим стандартом видеокарт является стандарт SVGA(позволяющий обеспечивать разрешение порядка 800*600,1024*768,1280*1024 пиксель(точек) при 32Кб,64Кб,16Мб цветов в зависимости от величины видеопамяти ).

· В последнее время большое распространение получили видеокарты с аппаратной поддержкой декомпрессии данных в форматах MPEG, MPEG2, видеокарты имеющие графические акселераторы (ускорители) для обработки больших объемов графической информации, видеокарты с более быстрой двухпортовой памятью VRAM .

· Дисплей (монитор) - основное устройство для отображения информации. Характеризуются размером экрана (14”, 15”, 17”,21”), максимальным разрешением(1024*768,1280*1024) и пр. Чем больше размер экрана и чем больше разрешение, тем, соответственно больше информации можно на нем разместить.

· Характеристиками монитора также являются:

· интервал между точками -это расстояние между центрами двух соседних точек на экране , измеряемое в десятых долях миллиметра. Чем меньше эта величина тем, тем выше разрешающая способность монитора. Обычные значения : 0.28, 0.25.

· чередование- пропуск при сканировании электронной пушкой каждой второй строки. Обеспечивает немерцающее изображение.

·

· скорость развертки - это скорость с которой луч электронной пушки проходит по внутренней поверхности экрана. Измеряется в кГц.

·

· Клавиатура - основное устройство для ввода информации.

Существуют также устройства, облегчающие работу оператора, такие, как мышь, световое перо и пр. Также для ввода информации широко используются сканеры. Большое будущее за устройствами распознавания и синтеза речи, распознавания изображения.

Блок бесперебойного питания (UPS) - по сути аккумуляторная батарея, которая берет на себя обеспечение системы электроэнергией при аварийной ситуации в сети или при снижении напряжения. Устройства довольно дорогие. Существуют также “умные”(smart UPS) источники питания , которые не только поддерживают напряжение , но и могут сами завершить работу системы.

Принтеры -после мониторов самые распространенные периферийные устройства.

Существует три основных разновидности принтеров: матричные, струйные, лазерные. Основной характеристикой принтера является количество точек на дюйм (dpi). Приемлемым считается уровень в 600 dpi. Профессиональные лазерные принтеры обеспечивают до 1200 dpi. Важными характеристиками принтеров также являются: скорость печати, формат листов, размер RAM принтера, механизм подачи бумаги, совместимость. В настоящий период лидирующее положение среди принтеров занимают лазерные и струйные.

В приложениях мультимедиа все более популярными становятся звуковые платы.

Мультимедиа на базе РС позволяет включать в представления или в даже в документы текстового процессора звук, движущие изображения и множество графических рисунков. Звуковой адаптер вставляется в разъем шины РС и подключается к стереодинамикам или к стереоусилителю с динамиком. Стандартом среди звуковых плат пока является Sound Blaster 16 фирмы Creative Labs.

3.3 Разделение ресурсов ТС ВТ в сети.

Файл-сервер является ядром локальной сети. Этот компьютер (обычно высокопроизводительный мини-компьютер) запускает операционную систему и управляет потоком данных, передаваемых по сети. Отдельные рабочие станции и любые совместно используемые периферийные устройства, такие, как принтеры, - все подсоединяются к файл-серверу.

Каждая рабочая станция представляет собой обычный персональный компьютер, работающий под управлением собственной дисковой операционной системы (такой, как DOS или OS/2). Однако в отличие от автономного персонального компьютера рабочая станция содержит плату сетевого интерфейса и физически соединена кабелями с файлом-сервером. Кроме того, рабочая станция запускает специальную программу, называемой оболочкой сети, которая позволяет ей обмениваться информацией с файл-сервером, другими рабочими станциями и прочими устройствами сети. Оболочка позволяет рабочей станции использовать файлы и программы, хранящиеся на файл-сервере, так же легко, как и находящиеся на ее собственных дисках.

Каждый компьютер рабочей станции работает под управлением своей собственной операционной системы (такой, как DOS или OS/2). Чтобы включить каждую рабочую станцию с состав сети, оболочка сетевой операционной системы загружается в начало операционной системы компьютера.

Оболочка сохраняет большую часть команд и функций операционной системы, позволяя рабочей станции в процессе работы выглядеть как обычно. Оболочка просто добавляет локальной операционной системе больше функций и придает ей гибкость.

ТОПОЛОГИЯ ЛОКАЛЬНЫХ СЕТЕЙ

Термин "топология сети" относится к пути, по которому данные перемещаются по сети. Существуют три основных вида топологий: "общая шина", "звезда" и "кольцо".

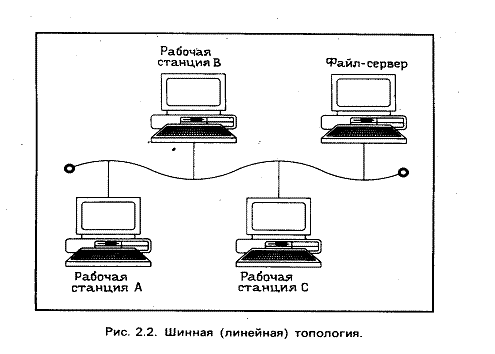

Топология "общая шина" предполагает использование одного кабеля, к которому подключаются все компьютеры сети (рис. 2.2). В случае "общая шина" кабель используется совместно всеми станциями по очереди. Принимаются специальные меры для того, чтобы при работе с общим кабелем компьютеры не мешали друг другу передавать и принимать данные.

В топологии "общая шина" все сообщения, посылаемые отдельными компьютерами, подключенными к сети. Надежность здесь выше, так как выход из строя отдельных компьютеров не нарушит работоспособности сети в целом. Поиск неисправностей в кабеле затруднен. Кроме того, так как используется только один кабель, в случае обрыва нарушается работа всей сети.

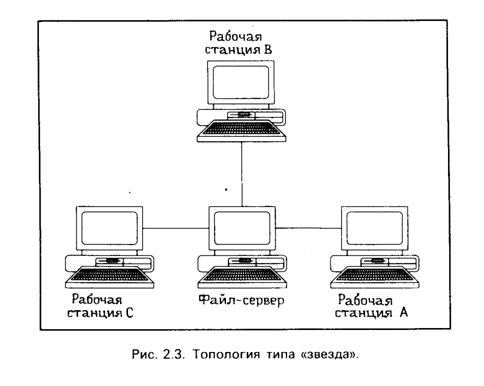

На рис. 2.3 показаны компьютеры, соединенные звездой. В этом случае каждый компьютер через специальный сетевой адаптер подключается отдельным кабелем к объединяющему устройству.

При необходимости можно объединять вместе несколько сетей с топологией "звезда", при этом получаются разветвленные конфигурации сети.

С точки зрения надежности эта топология не является

наилучшим решением, так как выход из строя центрального узла приведет к остановке всей сети. Однако при использовании топологии "звезда" легче найти неисправность в кабельной сети.

Используется также топология "кольцо" (рис. 2.4). В этом случае данные передаются от одного компьютера к другому как бы по эстафете. Если компьютер получит данные, предназначенные для другого компьютера, он передает их дальше по кольцу. Если данные предназначены для получившего их компьютера, они дальше не передаются.

Локальная сеть может использовать одну из перечисленных топологий. Это зависит от количества объединяемых компьютеров, их взаимного расположения и других условий. Можно также объединить несколько локальных сетей, выполненных с использованием разных топологий, в единую локальную сеть. Может, например, древовидная топология.
