· проектировщикам конечных промышленных встраиваемых РС/АТ-совместимых систем, компактных и потребляющих минимум энергии поддерживающих развитые сетевые и/или графические интерфейсы, работу в широком температурном диапазоне и быстрые параметры восстановления.

Приложение 1

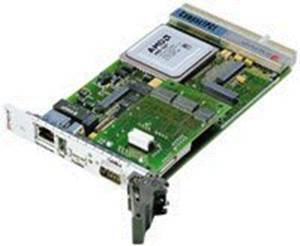

Рисунок 1.Внешний вид 3U CompactPCI одноплатного компьютера ICP-K233

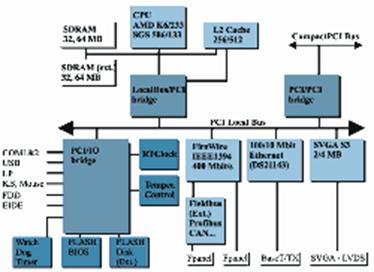

Рисунок 2.Общая структурная схема модулей ICP-K233 и ICP-S86133 компании INOVA.

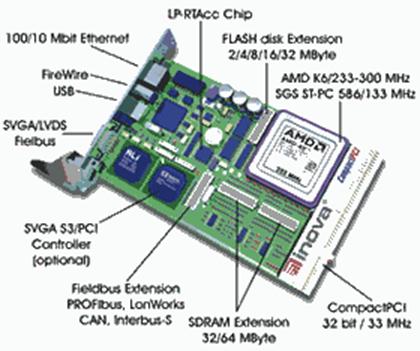

Рисунок 3.Структурный дизайн компоновки

Приложение 2

Таблица 1. Основные технические характеристики существующих и перспективных одноплатных 3U CompactPCI компьютеров/контроллеров компании INOVA

Характеристика

ICP-S86133

ICP-S86133

ICP-Future (в разработке)

CPU

SGS -ST-PC 586/133

AMD K6/233-300 MHz

AMD K7

L2 Cache

L1 8 KB

256/512 KB

512 KB (internal)

SDRAM Мбайт

32, 64, 96, 128

32, 64, 96, 128

128-512

FLASH BIOS

2 Мбайт

2 Мбайт

2-4 Мбайт

FLASH Disk

2 - 32 Мбайт

2 - 32 Мбайт

2 - 128 Мбайт

SVGA (опционально на плате)

2/4 MB S3/PCI SVGA или LVDS коннектор на передней панели

2/4 MB S3/PCI SVGA или LVDS коннектор на передней панели

S3/AGP

Disks IF

EIDE + Floppy

EIDE + Floppy

SCSI2+EIDE + Floppy

Потребление модуля (типовое) без вентиляторов

4.8 W

6.8 W

Будет определено

Условия эксплуатации

Температура (работа)

стандартный 0-70°С и расширенный -40°+85°С

стандартный

0-70°С

стандартный

0-70°С

Удар

до 40 G

до 40 G

Будет определено

Базовые цены (конфигурация с 32 MB SDRAM) FOB/долл. (апрель 1998 г.)

от 970 (для 1-4 штук) от 777 (для 100 штук) для стандартного температурного диапазона

от 1370 (для 1-4 штук) от 1097 (для 100 штук)

3. Литература

1. При написании реферата использовалась сервер в Интернете находящийся по адресу http://www.compactpci.ru

[1] Рисунки 1,2,3 представлены в приложении 1.
