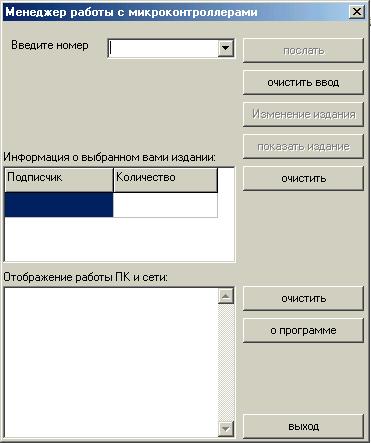

Блок интерфейса пользователя содержит в себе диалог (главное Windows окно программы) пользователя с программой, а также диалоги о корректировки издания (предполагается полное изменение того или иного издания) и информации о программе. Опишем передачу одной команды пошагово.

1. После ввода пользователем отправки информации о необходимом издании начинает работу блок дешифрации. В нем формируется команда (в нашем случае это строка, типа описанного ранее в пункте 3) и передается в блок работы с параллельным портом.

2. Этот блок передает всю команду по одному элементу на шину порта RS232, далее он ждет подтверждения. Если подтверждения не было в течении определенной задержки, то команда будет передана еще дважды. В том случае, что подтверждение не пришло ни разу высвечивается сообщение о неисправности данного микроконтроллера. Если же подтверждение пришло, то информация считывается с шины аналогично пересылке, формируясь в строку. Далее снова начинается работа блока дешифрации команд.

3. На данном этапе команда разбирается на ее составляющие и проверяется на корректность.

4. При правильности полученной команды, соответствующее сообщение отображается на главном окне программы (отображение работы ПК и сети).

5.2. Структуры данных.

Все глобальные переменные описаны в модуле Unit1.

Список изданий и заказчиков представляет собой двумерный массив. Поток чтения и записи информации. А также интерфейс представлен типом Tform:

type

TForm1 = class(TForm)

Memo1: TMemo;

Label1: TLabel;

Label2: TLabel;

Label3: TLabel;

exit: TButton;

clear: TButton;

o_prog: TButton;

go_izd: TButton;

pom_izd: TButton;

show_izd: TButton;

clear_izd: TButton;

clear_prot: TButton;

ComboBox1: TComboBox;

StringGrid1: TStringGrid;

procedure clear_izdClick(Sender: TObject);

procedure clearClick(Sender: TObject);

procedure exitClick(Sender: TObject);

procedure FormCreate(Sender: TObject);

procedure pom_izdClick(Sender: TObject);

procedure ComboBox1Change(Sender: TObject);

procedure show_izdClick(Sender: TObject);

procedure clear_protClick(Sender: TObject);

procedure go_izdClick(Sender: TObject);

procedure o_progClick(Sender: TObject);

private

{ Private declarations }

public

{ Public declarations }

end;{Form1}

Во втором модуле описан диалог об изменении издания, тип данных имеет вид:

type

TForm2 = class(TForm)

Edit1: TEdit;

Label1: TLabel;

Label2: TLabel;

Edit2: TEdit;

ok: TButton;

cancel: TButton;

procedure cancelClick(Sender: TObject);

procedure okClick(Sender: TObject);

private

{ Private declarations }

public

{ Public declarations }

end;

В четвертом модуле описан диалог , предоставляющий информацию о программе:

type

TForm4 = class(TForm)

Memo1: TMemo;

Panel1: TPanel;

exit: TButton;

procedure exitClick(Sender: TObject);

private

{ Private declarations }

public

{ Public declarations }

end;

5.3.Описание модулей.

Модуль Unit1.

В нем содержатся функции реализующие работу с интерфейсом, а также инициализации потока ввода/вывода данных.

\

procedure show_izdClick(Sender: TObject);- высвечивает информацию об указанном издании;

procedure clear_izdClick(Sender: TObject); - противоположная первой;

procedure pom_izdClick(Sender: TObject); - дает возможность изменить информацию об издании;

procedure clearClick(Sender: TObject); - очищает поле ввода;

procedure clear_protClick(Sender: TObject);- очищает окно наблюдения за ходом выполнения;

procedure ComboBox1Change(Sender: TObject);- производит манипуляции с кнопками;

procedure FormCreate(Sender: TObject); - создает интерфейс;

procedure exitClick(Sender: TObject); - реализует выход из программы;

procedure o_progClick(Sender: TObject);- вызывает диалог описания работы программы;

procedure o_progClick(Sender: TObject); - реализует пересылку информации от ПК к микроконтроллерам.

Также в этом модуле имеется несколько вспомогательных функций:

procedure Katalog_Init; - инициализирует массив изданий (в нашем случае заполняется произвольно);

procedure NastroikaHandle;- настраивает порт на дальнейшую работу.

Модуль Unit2, этот модуль реализует диалог коррекции издания, поэтому имеет лишь 2 функциональных возможности:

procedure cancelClick(Sender: TObject); - отклонить изменения;

procedure okClick(Sender: TObject);- принять изменения.

Модуль Unit3. Реализует пересылку команды и ее считывание.

procedure Write_Comm( nom,kol:integer);- создает команду и отсылает ее.;

function Read_Comm(var stroka:string; nom,kol:integer):boolean;- возвращает информацию об удачной пересылке данных, и коррекции полученной от микроконтроллера информации;

procedure WriteString(result:string);- побайтно передает команду;

procedure ReadString(var result:string);- побайтно принимает команду.

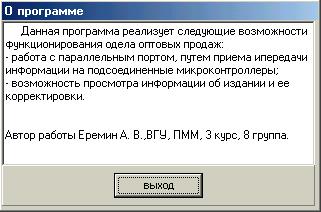

Модуль Unit4. Реализует диалог с информацией о работе программы.

Имеет всего одну процедуру:

procedure exitClick(Sender: TObject);- реализует закрытие диалога.

6. Тестирование.

Для проверки правильного написания и функционирования программного обеспечения ЭВМ воспользуемся терминалом. Подключим два ПК, через COM-порты, друг с другом, с помощью шины RS-232. На одном из ПК запустим полученную в ходе работы программу, на втором откроем окно терминала. Посылая информацию с первого ПК на второй, будет виден ход работы в терминальном окне. Прием информации программой тестируется аналогично.

Чтобы проверить правильность работы всех поставленных задач соединили ПК с микроконтроллером и параллельно присоединили к ним терминал. Так будет отчетливо виден ход выполнения поставленных задач.

В ходе тестирования все ошибки будут исправлены. Таким образом можно добиться более точного и стабильного функционирования, полученного программно обеспечения.

7. Заключение, вывод.

В результате проделанной работы было создано программное обеспечение, которое решало поставленную задачу. Оно было установлено в сеть микроконтроллеров и отлажено. Были испробованы различные варианты работы и пересылки данных, посредством контроля потоком информации.

Работу можно считать завершенной, дальнейших изысканий по ней проводиться не будет.

8. Список используемой литературы.

1. Delphi7 Наиболее полное руководство, в подлиннике/Под общей редакцией А. Д. Хомоненко, СПб: БХВ – Петербург: 2003 – 1216с.

2. Руководство по микроконтроллерам в 2-х томах/М. Предко: Постмаркет: 2001 - 904с.

3. Описание микроконтроллера/ с сайта http://atmel.com.

4. Описание дисплея/ с сайта http://holtek.com.
