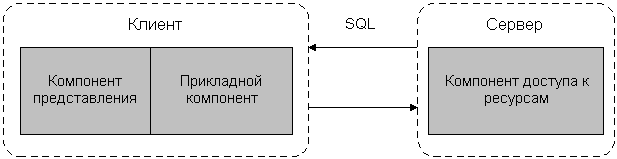

Рис 2.2. Модель доступа к удаленным данным.

Клиент направляет запросы к информационным ресурсам (например, к базам данных) по сети удаленному компьютеру. На нем функционирует ядро СУБД, которое обрабатывает запросы, выполняя предписанные в них действия и возвращает клиенту результат, оформленный как блок данных. При этом инициатором манипуляций с данными выступают программы, выполняющиеся на компьютерах-клиентах, в то время как ядру СУБД отводится пассивная роль - обслуживание запросов и обработка данных.

RDA-модель избавляет от недостатков, присущих как системам с централизованной архитектурой, так и системам с файловым сервером.

Прежде всего, перенос компонента представления и прикладного компонента на компьютеры-клиенты существенно разгружает сервер БД, минимизируя общее число процессов операционной системы. Сервер БД освобождается от несвойственных ему функций; процессор или процессоры сервера целиком загружаются операциями обработки данных, запросов и транзакций. Это становится возможным благодаря отказу от терминалов и оснащению рабочих мест компьютерами, которые обладают собственными локальными вычислительными ресурсами, полностью используемыми программами переднего плана. С другой стороны, резко уменьшается загрузка сети, так как по ней передаются от клиента к серверу не запросы на ввод-вывод (как в системах с файловым сервером), а запросы на языке SQL, а их объем существенно меньше.

Основное достоинство RDA-модели заключается в унификации интерфейса "клиент-сервер" в виде языка SQL. Действительно, взаимодействие прикладного компонента с ядром СУБД невозможно без стандартизованного средства общения. Запросы, направляемые программой ядру, должны быть понятны обеим сторонам. Для этого их следует сформулировать на специальном языке. Но в СУБД уже существует язык SQL, о котором речь шла выше. Поэтому было бы целесообразно использовать его не только в качестве средства доступа к данным, но и как стандарта общения клиента и сервера.

К сожалению, RDA-модель не лишена ряда недостатков. Во-первых, взаимодействие клиента и сервера посредством SQL-запросов существенно загружает сеть. Во-вторых, удовлетворительное администрирование приложений в RDA-модели практически невозможно из-за совмещения в одной программе различных по своей природе функций (функции представления и прикладные функции).

Наряду с RDA-моделью все большую популярность приобретает перспективная DBS-модель. Последняя реализована в некоторых реляционных СУБД (Informix, Ingres, Sybase, Oracle, InterBase). Ее основу составляет механизм хранимых процедур - средство программирования SQL-сервера. Процедуры хранятся в словаре базы данных, разделяются между несколькими клиентами и выполняются на том же компьютере, где функционирует SQL-сервер. Язык, на котором разрабатываются хранимые процедуры (SQL/PTL), представляет собой процедурное расширение языка запросов SQL и уникален для каждой конкретной СУБД.

В DBS-модели компонент представления выполняется на компьютере-клиенте, в то время как прикладной компонент оформлен как набор хранимых процедур и функционирует на компьютере-сервере БД. Там же выполняется компонент доступа к данным, то есть ядро СУБД. Достоинства DBS-модели: возможность централизованного администрирования прикладных функций, и снижение трафика (вместо SQL-запросов по сети направляются вызовы хранимых процедур), возможность разделения процедуры между несколькими приложениями, экономия ресурсов компьютера за счет использования единожды созданного плана выполнения процедуры. К недостаткам можно отнести ограниченность средств, используемых для написания хранимых процедур, которые представляют собой разнообразные процедурные расширения SQL, не выдерживающие сравнения по функциональным возможностям с языками третьего поколения, такими как C или Pascal. Сфера их использования ограничена конкретной СУБД, в большинстве СУБД отсутствуют возможности отладки и тестирования разработанных хранимых процедур.

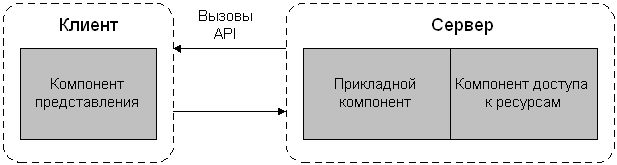

Рис.1.3. Модель сервера баз данных.

На практике часто используется смешанные модели, когда поддержка целостности базы данных и некоторые простейшие прикладные функции выполняются хранимыми процедурами (DBS-модель), а более сложные функции реализуются непосредственно в прикладной программе, которая работает на компьютере-клиенте (RDA-модель). Так или иначе, современные многопользовательские СУБД опираются на RDA- и DBS-модели и при создании ИС, предполагающем использование только СУБД, выбирают одну из этих двух моделей, либо их разумное сочетание.

В AS-модели процесс, выполняющийся на компьютере-клиенте, отвечает, как обычно, за интерфейс с пользователем (то есть реализует функции первой группы). Обращаясь за выполнением услуг к прикладному компоненту, этот процесс играет роль клиента приложения (Application Client - AC). Прикладной компонент реализован как группа процессов, выполняющих прикладные функции и называется сервером приложения (Application Server - AS). Все операции над информационными ресурсами выполняются соответствующим компонентом, по отношению к которому AS играет роль клиента. Из прикладных компонентов доступны ресурсы различных типов - базы данных, очереди, почтовые службы и др.

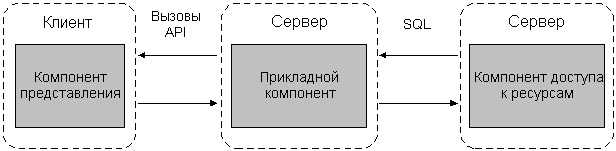

Рис.1.4. Модель сервера приложений.

RDA- и DBS-модели опираются на двухзвенную схему разделения функций. В RDA-модели прикладные функции приданы программе-клиенту, в DBS-модели ответственность за их выполнение берет на себя ядро СУБД. В первом случае прикладной компонент сливается с компонентом представления, во втором - интегрируется в компонент доступа к информационным ресурсам. В AS-модели реализована трехзвенная схема разделения функций, где прикладной компонент выделен как важнейший изолированный элемент приложения, для его определения используются универсальные механизмы многозадачной операционной системы, и стандартизованы интерфейсы с двумя другими компонентами. AS-модель является фундаментом для мониторов обработки транзакций (Transaction Processing Monitors - TPM), или, проще, мониторов транзакций, которые выделяются как особый вид программного обеспечения.

В период создания первых СУБД технология "клиент-сервер" только зарождалась. Поэтому изначально в архитектуре систем не было адекватного механизма организации взаимодействия такого типа, в современных же системах он жизненно необходим.

Чтобы понять проблему, рассмотрим эволюцию серверов баз данных. Первое время доминировала модель, когда управление данными (функция сервера) и взаимодействие с пользователем были совмещены в одной программе. Затем функции управления данными были выделены в самостоятельную группу - сервер, однако модель взаимодействия пользователя с сервером соответствовала парадигме "один-к-одному", то есть сервер обслуживал запросы ровно одного пользователя (клиента), и для обслуживания нескольких клиентов нужно было запустить эквивалентное число серверов. Выделение сервера в отдельную программу - революционный шаг, позволяющий, в частности, поместить сервер на одну машину, а программный интерфейс с пользователем - на другую, осуществляя взаимодействие между ними по сети. Однако необходимость запуска большого числа серверов для обслуживания множества пользователей сильно ограничивала возможности такой системы.
