Volume Groups

(пул дисков)

Для использования LVM диски должны быть инициализированны как physical volumes. Physical volumes идентифицируются именами ссответствующих файлов-устройств дисков /dev/dsk/cntndn и /dev/rdsk/cntndn. Затем из одного или нескольких дисков собирается volume group. Один физический диск может принадлежать только к одной volume group. Максимальное число volume group которое может быть в системе определяется параметром maxvgs. Одна volume group может содержать не более 255 физических дисков. Дисковое пространство из volume group распределяется между одной или несколькими logical volumes. Дисковое пространство из logical volumes может быть использовано для создания файловой системы, под swap или dump области. LVM разбивает каждый диск на набор адресуемых блоков называемых physical extents. Их размер определяется во время создания volume group и одинаков для всех дисков входящих в volumes group. Размер physical extents варьируется от 1 до 256 Мб, по умолчанию он равен 4Мб. Базовым блоком для адресации logical volumes является logical extent, он напрямую отображается в physical extents. В HP-UX команды показывающие эти отображения имеют названия pvdisplay и lvdisplay:

# pvdisplay /dev/dsk/c0t5d0

--- Physical volumes ---

PV Name /dev/dsk/c0t5d0

VG Name /dev/vg00

PV Status available

Allocatable yes

VGDA 2

Cur LV 9

PE Size (Mbytes) 4

Total PE 511

Free PE 81

Allocated PE 430

Stale PE 0

IO Timeout (Seconds) default

# lvdisplay /dev/vg00/lvol1

--- Logical volumes ---

LV Name /dev/vg00/lvol1

VG Name /dev/vg00

LV Permission read/write

LV Status available/syncd

Mirror copies 0

Consistency Recovery MWC

Schedule parallel

LV Size (Mbytes) 48

Current LE 12

Allocated PE 12

Stripes 0

Stripe Size (Kbytes) 0

Bad block off

Allocation strict/contiguous

Если logical volumes используется для корневой (root) файловой системы, первичной swap области или dump области, physical extents должны распределяться методом contiguous. Это означает что между они должны следовать непрерывно на одном физическом диске и между ними не должно возникать прпомежутков. Другие logical volumes использующиеся для некорневых файловых систем могут не следовать этому ограничению.

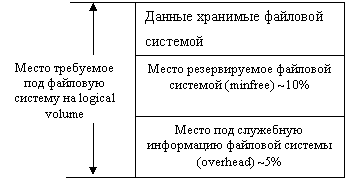

Для определения требуемого объема logical volume необходимого для создания файловой системы можно использовать следующую диаграмму:

Управление Logical Volumes (LV)

Системная утилита SAM позволяет выполнять большинство но не все операции над LV. К тем задачам с которыми она справляется можно отнести:

· Создание и удаление volume groups.

· Добавление и удаление дисков из volume groups.

· Создание, удаление и модификация logical volumes.

· Создание и увеличение обьема файловых систем находящихся на logical volumes.

· Cоздание и модификация swap и dump logical volumes.

Для этого, после запуска SAM нужно войти в раздел “Disks and file systems” а затем в один из нужных подразделов. Все дальнейшие действия выполняются с использованием графической оболочки и являются интуитивно понятными. Все тоже самое можно выполнить используя команды HP-UX.

Создание physical volume (PV).

pvcreate /dev/rdsk/c0t6d0

Все данные имеющиеся на этом диске будут потерены, в качестве аргумента программы pvcreate необходимо использовать символьный (raw) файл-устройство диска. Послк инициализации, данный диск можно рассматривать как physical volume.

Помещение PV в одну из volume groups (VG)

Если необходимо создать новую VG, то в самом начале нужно сделать директорию для файлов-устройств отвечающих за данную VG:

mkdir /dev/vgnn

cd /dev/vgnn

Затем нужно создать необходимые файлы устройств:

mknod /dev/vgnn/group c 64 0xNN0000

В качестве старшего номера устройства всегда нужно использовать 64, 0xNN0000 является младшим номером устройств и NN представляет собой уникальный среди всех VG номер. Теперь можно приступать к созданию VG:

vgcreate /dev/vgnn /dev/dsk/c0t6d0 …

Вторым (третьим, четвертым …) аргументом этой команды должен быть файл-устройство блочного типа соответствующего physical volume который не является членом какойто из существующих VG.

Создание Logical Volume.

lvcreate /dev/vgNN

После чего появится блочные и символьные файлы устройств /dev/vgNN/lvoln и /dev/vgNN/rlvoln. LVM сам выберет подходящий номер n. Для создания LV с именем отличным от того что создается по умолчанию нужно воспользоваться опцией –n. Данный LV будет иметь нулевой размер, в дальнейшем его можно увеличить. Также указав опцию –L можно создать LV заранее необходимого размера (в Мб), при этом реальный размер LV будет округлен в большую сторону и кратен целому количеству physical extents.

Задачи котоые можно выполнить только с использованием комманд HP-UX

К ним можно отнести:

· Расширение LV за счет определенного диска

· Создание корневой (root) VG и корневого LV

· Резервное копирование и восстановление конфигурации VG

· Перемещение данных с одного LVM диска на другой

· Уменьшение размера LV

Расширение LV за счет определенного диска

Допустим имеется необходимость создать LV на 120Мб, причем первые 60 Мб необходимо взять с одного диска а оставшиеся 60 с другого. Так поступают часто в случаях когда необходимо повысить производительность файловой системы за счет паралельного использования нескольких дисков. Вначале создаем LV нулевого размера:

lvcreate –n lvol11 /dev/vg00

затем выполняем необходимые расширение ее обьема за счет определенных дисков:

lvextend –L 60 /dev/vg00/lvol11 /dev/dsk/c0t5d0

lvextend –L 60 /dev/vg00/lvol11 /dev/dsk/c0t6d0

Создание корневой VG и корневого LV

Корневой VG это VG который используется системой при загрузке. На нем размещается LV содержащий корневую файловую систему, первичный swap и dump области. Ниже приводятся этапы последовательного создания корневого VG. Во-первых создается PV на котором размещается LIF раздел в котором находятся загрузочные утилиты. Для этого в команде pvcreate используется опция -B:

pvcreate -B /dev/rdsk/c0t6d0

Создаем корневой LV:

vgcreate /dev/vgroot /dev/dsk/c0t6d0

Помещаем загрузочные утилиты в LIF область VG:

mkboot /dev/rdsk/c0t6d0

Записываем в LIF область AUTO файл:

mkboot –a “hpux (;0)/stand/vmunix” /dev/rdsk/c0t6d0
